สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HD Boiler |
หมายเลขรุ่น: | Superheater และ Reheater |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | ทะเลสวยหรูบรรจุเพื่อการส่งออก |
เวลาการส่งมอบ: | 40 วัน |
ได้รับการรับรอง: | ISO, SGS. ASME | ชื่อผลิตภัณฑ์: | ท่อ Superheater |
---|---|---|---|
เชื้อเพลิง: | ถ่านหินป่น | ใบสมัคร: | หม้อไอน้ำ maintaince ท่อหม้อไอน้ำองค์ประกอบความร้อน |
ประเภท: | การไหลเวียนตามธรรมชาติท่อหม้อไอน้ำองค์ประกอบความร้อน | โครงสร้าง: | ท่อน้ำ |
แสงสูง: | เครื่องทำความร้อนแบบพาความร้อนเครื่องทำความร้อนในโรงไฟฟ้า,reheater in power plant |

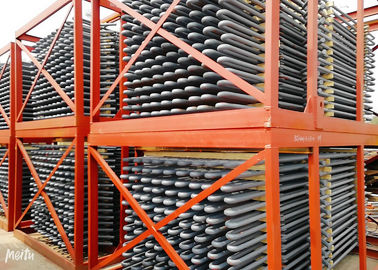

Superheater เหล็กอัลลอยด์และเครื่องทำความร้อนสำหรับหม้อไอน้ำถ่านหินแบบบดที่มีการไหลเวียนตามธรรมชาติ
คำอธิบาย
โดยทั่วไปแล้วไอน้ำร้อนในซูเปอร์ฮีตเตอร์แรงดันสูงมีชื่อว่าไอร้อนยวดยิ่งไอน้ำที่ให้ความร้อนด้วยเครื่องทำความร้อนเรียกว่าไออุ่นพารามิเตอร์ของไอน้ำอุ่นเกี่ยวข้องกับการประหยัดของการหมุนเวียนความร้อนโดยทั่วไปความดันของไอน้ำอุ่นจะอยู่ที่ประมาณหนึ่งในห้าของไอน้ำร้อนยวดยิ่งและอุณหภูมิของอดีตเกือบจะใกล้เคียงกับไอน้ำแบบหลังตัวอย่างเช่นในประเทศของเราสำหรับหม้อไอน้ำที่มี 125MW, 400t / h parmameter สำหรับไอน้ำร้อนยวดยิ่งคือ 133.7Mpa และ 555 องศา;ความดันขาเข้าและทางออกของไอน้ำอุ่นคือ 2.5 / 2.35MPa อุณหภูมิ 555 องศาเช่นกัน
สำหรับหม้อไอน้ำที่มี 200MW, 670t / h พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 13.7MPa, 540 องศา;ความดันขาเข้าและทางออกคือ 2.7 / 2.5Mpa และอุณหภูมิ 540 องศาด้วยสำหรับหม้อไอน้ำการไหลเวียนของการควบคุมความดันต่ำวิกฤตที่มี 300MW, 600MW พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 18.27Mpa, 540 องศา;ความดันขาเข้าและทางออกคือ 3.83 / 3.63MPa อุณหภูมิ 540 dgreesการใช้ระบบอุ่นไอน้ำสามารถเพิ่มการประหยัดพลังงานความร้อนสำหรับโรงไฟฟ้าได้ 4-5%ในประเทศของเราหน่วยที่มีกำลังการผลิตมากกว่า 125MW ล้วนใช้ระบบทำความร้อนกลางแบบครั้งเดียวและในต่างประเทศระบบให้ความร้อนกลางสองเท่าถูกนำไปใช้กับบางหน่วยที่มีพารามิเตอร์ที่สูงกว่า
หลักการ
•หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ
•ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดจะขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ
แอปพลิเคชัน
ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า
ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
ฟังก์ชั่นของ superheaters และเครื่องทำความร้อน:
ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อนใช้เพื่อเพิ่มอุณหภูมิของไอน้ำโดยมีจุดมุ่งหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มเติมเพื่อเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับสถานีไฟฟ้า
Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่ผ่านการเผาแล้วไปยังไอน้ำร้อนยวดยิ่งที่มีอุณหภูมิบางอย่างเมื่อโหลดหม้อไอน้ำหรือสภาพการทำงานอื่น ๆ เปลี่ยนไปจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งอยู่ในเกณฑ์ปกติและอยู่ในช่วงของการเปลี่ยนแปลงอุณหภูมิที่อนุญาต
จากการหมุนเวียนความร้อนในสถานีไฟฟ้าพารามิเตอร์เดิมของความดันและอุณหภูมิสูงขึ้นประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้นหรือความชื้นของไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไปส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิของไอน้ำ superheaer ถูก จำกัด โดยวัสดุโลหะในปัจจุบันเนื่องจากข้อ จำกัด ของวัสดุโลหะอุณหภูมิที่ร้อนยวดยิ่งสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังคงอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นของไอน้ำของใบพัดของกังหันไอน้ำ ด้านหลังใหญ่เกินไปจึงใช้ระบบอุ่นกลาง
หน้าที่ของเครื่องทำความร้อนคือการระบายความร้อนของกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิที่อุ่นซึ่งใกล้เคียงหรือเท่ากับอุณหภูมิที่ร้อนยิ่งยวดจากนั้นส่งไปยังกระบอกสูบแรงดันกลางและความดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของใบพัดของกังหันไอน้ำ ด้านหลังโดยปกติความดันของไอน้ำอุ่นจะเท่ากับหนึ่งในห้าของไอน้ำร้อนยวดยิ่งการประยุกต์ใช้ระบบทำความร้อนสามารถเพิ่มประสิทธิภาพการระบายความร้อนสำหรับโรงไฟฟ้าได้ 4-5%
จนถึงขณะนี้ในประเทศของเราหน่วยที่มีความจุมากกว่า 125 มิลลิวัตต์ล้วนใช้ระบบทำความร้อนกลางแบบครั้งเดียวการอุ่นซ้ำสองครั้งสามารถเพิ่มประสิทธิภาพเชิงความร้อนของการไหลเวียนได้อีก 2% แต่ระบบมีความซับซ้อนมากไม่ได้ใช้กับหน่วยระดับชาติ แต่เป็นเรื่องปกติสำหรับหม้อไอน้ำขนาดใหญ่ในต่างประเทศ
ความแตกต่าง
ประเภท |
ข้อดี |
ข้อเสีย |
วิธีการสนับสนุน |
ประเภทจี้ |
1. การสนับสนุนโครงสร้างที่มั่นคง |
1. ไหลอุดตันด้วยไอน้ำควบแน่น 2. ต้องรีสตาร์ทอย่างช้าๆเพื่อล้างน้ำที่สะสมอยู่ด้านล่าง |
ได้รับการสนับสนุนจากด้านบน |
ประเภทกลับหัว |
1. การระบายไอน้ำควบแน่นอย่างเหมาะสม |
1. ขาดความแข็งแกร่งของโครงสร้างโดยเฉพาะอย่างยิ่งในการไหลของก๊าซความเร็วสูง |
ได้รับการสนับสนุนจากด้านล่าง |
แนวนอน - ประเภท |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. พวกเขาไม่ได้ดูเปลวไฟโดยตรงดังนั้นพวกเขาจึงมาจากประเภทการหมุนเวียนเป็นหลัก |
โดยปกติจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาเผาหลัก |
