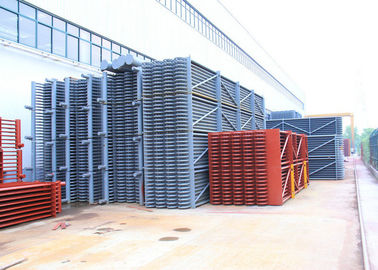

ASME Steel Fin Tube Economizer ชิ้นส่วนหม้อไอน้ำสำหรับครั้งเดียวผ่านหม้อไอน้ำ

หม้อไอน้ำเหล็กหม้อไอน้ำอะไหล่หม้อไอน้ำ Fin Tube Economizer


สรุป

มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่อุ่นเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อนการระเหยและการทำให้ร้อนยิ่งยวดสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำในหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมทั้งท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวที่ใช้งานหม้อไอน้ำในวงจรไอน้ำและน้ำในหม้อไอน้ำของเหลวที่ใช้งานผ่านอุปกรณ์นี้คือน้ำเชิงเดี่ยว (เครื่องประหยัดแบบไม่เดือด)

ฟังก์ชั่น
เราสามารถสรุปการทำงานของนักเศรษฐศาสตร์ได้ดังต่อไปนี้:
1. การประหยัดน้ำมัน: ตัวประหยัดจะอยู่ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและก๊าซจึงช่วยประหยัดเชื้อเพลิง
2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากเครื่องประหยัดอุณหภูมิของน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำเพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน
3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนจะถูกทำให้ร้อนในตัวประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำอุณหภูมิสูงที่มีราคาสูงช่วยลดต้นทุนในการผลิตหม้อไอน้ำ


หลักการทำงาน

Boiler Economizer เป็นเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งเพื่อให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนจากก๊าซหุงต้มก๊าซไอเสียที่มาจากท่อด้านนอกจะขึ้นและลงโดยการขัดถูที่มัดท่อส่งผ่านความร้อนไปยังผนังท่อน้ำไหลจากล่างขึ้นบนและไม่รับความร้อนจากผนังท่อและอุณหภูมิของมันก็สูงขึ้นเรื่อย ๆวิธีนี้ไม่เพียง แต่สามารถถ่ายเทความร้อนย้อนกลับเพื่อประหยัดการใช้โลหะ แต่ยังช่วยให้น้ำ / ไอน้ำไหลและระบายออกได้ดีอีกทั้งยังลดการสึกกร่อนอีกด้วยอีกวิธีหนึ่งวิธีนี้ใช้ได้ดีกับการทำความสะอาดฝุ่น

ประเภท
หากเป็นไปตามการขยายความร้อนของของเหลวที่ใช้งานได้นักเศรษฐศาสตร์สามารถแบ่งออกเป็นประเภทที่ไม่เดือดและเดือด
หม้อไอน้ำที่มีความดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดแบบต้มเนื่องจากความร้อนแฝงของการกลายเป็นไอของน้ำในหม้อไอน้ำแรงดันปานกลางนั้นสูงและความร้อนของน้ำอุ่นนั้นมีค่าเล็กน้อยดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้เป็นไอในเครื่องประหยัดหม้อไอน้ำเพื่อป้องกันการผสมที่ไม่เสถียรในช่องทางและป้องกันการใช้โลหะที่เพิ่มขึ้นในพื้นผิวที่ทำความร้อนเนื่องจาก superheaters ที่เกิดจากอุณหภูมิของก๊าซทิ้งที่ต่ำเกินไปนอกจากนี้ยังสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์
หม้อไอน้ำแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดไฟฟ้าชนิดไม่เดือดเนื่องจากเมื่อความดันสูงขึ้นความร้อนแฝงของการกลายเป็นไอจะลดลงในขณะที่ความร้อนของน้ำอุ่นจะเพิ่มมากขึ้นดังนั้นจึงจำเป็นต้องส่งน้ำไปอุ่นในแผ่นผนังน้ำเพื่อป้องกันการเกิดตะกรันบน พื้นผิวทำความร้อนของเต้าเสียบเตาและภายในเตาที่เกิดจากอุณหภูมิที่สูงเกินไปในเตาเผาและก๊าซหุงต้มดังนั้นโดยปกติแล้วหม้อไอน้ำแรงดันสูงจะใช้เครื่องประหยัดไฟฟ้าชนิดไม่เดือด
ปัจจัยหลักในการพิจารณาว่านักเศรษฐศาสตร์ประเภทใดเป็นพารามิเตอร์ของหม้อไอน้ำเมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกันอัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนเพื่อให้ความร้อนกับของเหลวทำงานจะทำให้เกิดความแตกต่างดังนั้นการจัดเตรียมพื้นผิวทำความร้อนสามแบบที่สอดคล้องกันจึงจำเป็นต้องเปลี่ยนไปด้วยเช่นกันสำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูงการดูดซับความร้อนแบบระเหยจะน้อยลงในขณะที่การดูดซึมความร้อนของน้ำโดยการให้ความร้อนการดูดซับความร้อนของไอน้ำโดยการทำให้ร้อนยิ่งยวดการดูดซับความร้อนโดยการให้ความร้อนนั้นค่อนข้างใหญ่ดังนั้นเครื่องประหยัดไฟฟ้าชนิดไม่ต้มจึงเป็นประเภทหลักสำหรับหม้อไอน้ำหน่วยแรงดันสูงยิ่งยวด

ข้อมูลจำเพาะ


ควบคุมคุณภาพ

1. รายงานการทดสอบแรงกระแทกและความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT (การตรวจสอบโดยไม่ทำลาย) 100% ของแผ่นเหล็กท่อและอิเล็กโทรด
3. X-ray, test-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันและความปลอดภัยในการทำงานมาตรฐาน
