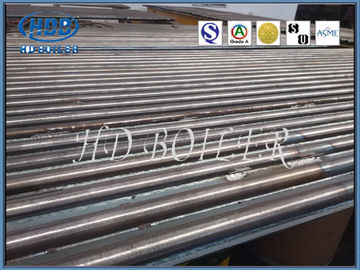

แผงเตาผนังท่อเมมเบรนรับรองมาตรฐาน ISO ที่ทนทานพร้อมขา
รายละเอียดสินค้า
| สี: | ที่กำหนดเอง | ใบสมัคร: | หม้อน้ำ |
|---|---|---|---|
| ขนาด: | กำหนดเอง | พื้นผิว: | ขัด / ลายนูน |
| ได้รับการรับรอง: | ISO900/CE/SGS,ASTM | ท่าเรือ: | เซี่ยงไฮ้ |
| เงื่อนไข: | ใหม่ | ||
| เน้น |
แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |
||
คําอธิบายสินค้า
แผงเตาผนังท่อเมมเบรนหม้อไอน้ำรับรองมาตรฐาน ISO พร้อมขา
ผนังเมมเบรนหม้อไอน้ำ ข้อมูล
ผนังน้ำเมื่อออกแบบเดิมจุดประสงค์ไม่ได้รับความร้อน แต่ไปที่ห้องทำความเย็นของเตาหรือเตาเผาจะไม่ได้รับผลกระทบจากความเสียหายที่อุณหภูมิสูงในภายหลังเนื่องจากฟังก์ชั่นการแลกเปลี่ยนความร้อนที่ดีค่อยๆเปลี่ยนถังกลายเป็นชิ้นส่วนหม้อต้มความร้อนหลักที่วาง บนผนังด้านในของเตาประกอบด้วยท่อน้ำร้อนแบบระเหยหลายขนานบทบาทของผนังน้ำคือการดูดซับหรือระบายรังสีความร้อนของก๊าซเปลวไฟอุณหภูมิสูงในเตาเผาในท่อเพื่อผลิตไอน้ำหรือน้ำร้อนและลดอุณหภูมิของเตา ผนังผนังเตาในหม้อไอน้ำความจุขนาดใหญ่อุณหภูมิเปลวไฟสูงมากความเข้มของการแผ่รังสีความร้อนในหม้อไอน้ำขนาดใหญ่ 40 ~ 50% หรือมากกว่าของความร้อนที่ดูดซึมโดยผนังน้ำยกเว้นหม้อไอน้ำความจุขนาดเล็กไม่กี่หม้อต้มท่อน้ำที่ทันสมัย ทั้งหมดใช้ผนังน้ำเป็นพื้นผิวทำความร้อนแบบระเหยหลัก
| ชื่อ | แผงน้ำเมมเบรน |
| วัสดุ | เหล็กกล้าคาร์บอนโลหะผสม เหล็ก,เป็นต้น |
| ขนาดท่อ | Φ38 - 76 มม. การปรับแต่ง |
| มาตรฐาน | ISO, ASME |
| รุ่น | ติด |
| มิติ | การปรับแต่ง |
| กระบวนการผลิต | วัสดุ→แท่ง→รีดร้อน / รีดเย็น→การรักษาความร้อน (Normalizing + tempering) →การตรวจสอบ→ขัด→หลอด การเชื่อมข้อต่อ→การชุมนุม →เชื่อม →การตรวจสอบ→การรักษาความร้อน→การทดสอบแรงดันไฮดรอลิก→จิตรกรรม→ บรรจุภัณฑ์ |
| สถานที่ติดตั้ง | รอบห้องเผาไหม้หม้อไอน้ำ |
จำแนก
ผนังน้ำชนิดท่อเปลือย
ผนังท่อน้ำเปล่าประกอบด้วยท่อเหล็กหม้อไอน้ำทั่วไปใช้กันอย่างแพร่หลายในหม้อไอน้ำขนาดเล็กและขนาดกลางความหนาแน่นของผนังน้ำวัดโดยอัตราส่วนของระยะห่างของท่อต่อเส้นผ่านศูนย์กลางภายนอกของท่อ d (s / d) ความจุหม้อไอน้ำคือ ขนาดเล็ก s / d มีขนาดใหญ่ (1.5 ~ 2) อัตราการใช้โลหะสูงประสิทธิภาพการป้องกันผนังเตาไม่ดีมักใช้ผนังเตาเผาแบบ firebrick เมื่อความจุหม้อไอน้ำเพิ่มขึ้น s / d จะลดลง (1.1 ~ 1.2) การใช้โลหะอยู่ในระดับต่ำสามารถใช้ผนังเตาเบาได้เมื่อ s / d <1.1 สามารถใช้ผนังท่อได้กระบวนการผลิตผนังท่อระบายความร้อนด้วยน้ำแบบท่ออ่อนทำได้ง่ายไม่จำเป็นต้องใช้อุปกรณ์เชิงกลขนาดใหญ่ แต่ต้องใช้หม้อไอน้ำ การปิดผนึกไม่ดีโครงสร้างผนังเตามีความซับซ้อนและยากที่จะสร้างโครงสร้างเครนรองรับมีความซับซ้อนมากขึ้นการติดตั้งยังคงต้องให้ความสนใจอย่างเต็มที่กับปัญหาการขยายตัวทางความร้อน
ผนังกั้นน้ำชนิดเมมเบรน
ผนังกั้นน้ำแบบฟิล์มเป็นโครงสร้างที่มีอากาศแน่นซึ่งทำจากท่อเชื่อมและครีบข้อดีของการรั่วไหลของอากาศในเตาเผาน้อยลงผนังท่อสามารถใช้เพื่อลดภาระของโครงสร้างเหล็กและลดต้นทุนของหม้อต้มได้สะดวกในการ ใช้โครงสร้างช่วงล่างและปรับปรุงระบบการขยายตัวทางความร้อนเหมาะสำหรับการผลิตด้วยเครื่องจักรขนาดใหญ่อัตราการประกอบสูงความจุในการจัดเก็บความร้อนขนาดเล็กลดระยะเวลาเริ่มต้นและเวลาหยุดให้สั้นลงข้อเสียคือกระบวนการผลิตมีความซับซ้อนมากขึ้นความจุขนาดใหญ่อุณหภูมิสูงและ หม้อไอน้ำแรงดันสูงใช้ผนังน้ำเมมเบรน
ตามกระบวนการผลิตที่แตกต่างกันผนังน้ำเมมเบรนแบ่งออกเป็นสามประเภท (ดูรูปที่ 1): (1) มีท่อครีบรีดแถวเชื่อมงานเชื่อม แต่ท่อครีบมีราคาแพง (2) ท่อไฟบวกครีบ ( เหล็กแบน) เข้าแถวเชื่อมต้นทุนวัสดุต่ำง่ายต่อการตอบสนองความต้องการของระยะพิทช์ที่หลากหลาย แต่ความต้องการความแม่นยำของเหล็กแบนจำเป็นต้องมีอุปกรณ์ตกแต่ง (3) การเชื่อมฟิวชั่นแบบท่ออ่อนครีบท่อโดยการสร้างไส้ฟิวชั่นลวดเชื่อม ใช้มากขึ้นสำหรับท่อที่มีหน้าจอขนาดเล็กระยะห่างระหว่างท่อของผนังน้ำเมมเบรนเกี่ยวข้องกับความดันหม้อไอน้ำภาระความร้อนของเตาเผาและปัจจัยอื่น ๆ โดยทั่วไป s / d คือ 1.2 ~ 1.5
ข้อดีของผนังกั้นน้ำแบบเมมเบรน
(1) ตรวจสอบความแน่นของผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้
(2) ตระหนักถึงการระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันไม่ให้เกิดการเผาไหม้ภายใต้สถานการณ์ของการเผาไหม้ที่เพิ่มขึ้น
(3) ความจุในการจัดเก็บความร้อนขนาดเล็กความร้อนอย่างรวดเร็วของห้องเผาไหม้การระบายความร้อนอย่างรวดเร็วสามารถลดระยะเวลาการสตาร์ทหม้อไอน้ำและหยุดเวลาทำความเย็นได้
(4) เหมาะสำหรับการใช้ผนังเตาเคลือบท่อจึงช่วยลดภาระของโครงหม้อไอน้ำได้อย่างมากและง่ายต่อการแขวน
(5) เมื่อเทียบกับหลอดไฟความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น
(6) ปรับปรุงระดับของการรวมชิ้นส่วนหม้อไอน้ำล่วงหน้าสะดวกและลดงานติดตั้ง
