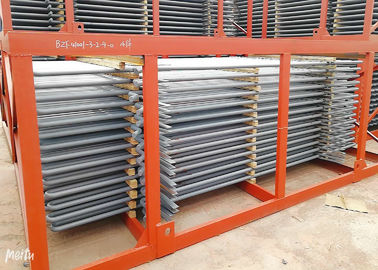

องค์ประกอบความร้อนของคอยล์ร้อนแผ่นเหล็กสำหรับหม้อไอน้ำแบบแหลกลาญ

โดยทั่วไป ไอน้ำร้อนในฮีทฮีทแรงดันสูงเรียกว่าไอร้อนยวดยิ่ง ไอน้ำที่ร้อนด้วยเครื่องทำความร้อนซ้ำเรียกว่าไอร้อนซ้ำพารามิเตอร์ของไอน้ำร้อนนั้นสัมพันธ์กับความประหยัดของการหมุนเวียนความร้อนโดยทั่วไป ความดันของไอน้ำร้อนจะอยู่ที่ประมาณหนึ่งในห้าของแรงดันไอน้ำร้อนยวดยิ่ง และอุณหภูมิของไอน้ำร้อนยิ่งยวดเกือบจะเท่ากันกับของไอน้ำแบบหลังตัวอย่างเช่นในประเทศของเราสำหรับหม้อไอน้ำที่มี 125MW, 400t / h พารามิเตอร์สำหรับไอน้ำร้อนยวดยิ่งคือ 133.7Mpa และ 555 องศาแรงดันขาเข้าและทางออกของไอน้ำร้อนคือ 2.5 / 2.35MPa อุณหภูมิของพวกเขาคือ 555 องศาเช่นกันสำหรับหม้อไอน้ำที่มี 200MW, 670t/h พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 13.7MPa, 540 องศา;แรงดันขาเข้าและทางออกคือ 2.7 / 2.5Mpa และอุณหภูมิก็ 540 องศาเช่นกันสำหรับหม้อไอน้ำแบบหมุนเวียนควบคุมความดัน subcritical ที่มี 300MW, 600MW, พารามิเตอร์ไอน้ำร้อนยวดยิ่งคือ 18.27Mpa, 540 องศา;แรงดันขาเข้าและทางออกคือ 3.83/3.63MPa อุณหภูมิยัง 540 dgreesการใช้ระบบทำความร้อนด้วยไอน้ำสามารถเพิ่มการประหยัดความร้อนสำหรับโรงไฟฟ้าได้ 4-5%ในประเทศของเรา หน่วยที่มีกำลังการผลิตมากกว่า 125MW ทั้งหมดจะใช้ระบบอุ่นซ้ำระดับกลางครั้งเดียว และในต่างประเทศ ระบบอุ่นซ้ำระดับกลางสองครั้งจะถูกนำไปใช้กับบางหน่วยที่มีพารามิเตอร์สูงกว่า

หน้าที่และลักษณะของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ

หน้าที่ของ superheaters และ reheaters:

เครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อน ซึ่งใช้เพื่อเพิ่มอุณหภูมิไอน้ำ มุ่งปรับปรุงเอนทาลปีของไอน้ำและเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับโรงไฟฟ้าอีกด้วย

Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่มีความร้อนสูงเกินไปกับไอน้ำร้อนยวดยิ่งด้วยอุณหภูมิที่แน่นอนเมื่อภาระในหม้อไอน้ำหรือสภาพการทำงานอื่นๆ เปลี่ยนไป จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิไอน้ำร้อนยวดยิ่งเป็นปกติ และอยู่ในช่วงการเปลี่ยนแปลงของอุณหภูมิที่อนุญาต

จากการหมุนเวียนความร้อนในโรงไฟฟ้า พารามิเตอร์เดิมของความดันและอุณหภูมิจะสูงขึ้น ประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้น หรือความชื้นไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไป ซึ่งส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิไอน้ำยิ่งยวดถูกจำกัดด้วยวัสดุที่เป็นโลหะ ในปัจจุบันเนื่องจากข้อจำกัดของวัสดุที่เป็นโลหะ อุณหภูมิที่ร้อนจัดสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นไอน้ำของใบพัดกังหันไอน้ำ ด้านหลังใหญ่เกินไป จึงมีการนำระบบอุ่นกลางมาใช้

หน้าที่ของ reheaters คือให้ความร้อนไอเสียของถังแรงดันสูงกังหันไอน้ำกับอุณหภูมิที่อุ่นซึ่งใกล้หรือเท่ากับอุณหภูมิที่ร้อนยวดยิ่งแล้วส่งไปยังกระบอกสูบแรงดันกลางและแรงดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของเบลซของกังหันไอน้ำ ด้านหลัง.โดยปกติความดันของไอน้ำร้อนจะอยู่ที่หนึ่งในห้าของแรงดันไอน้ำร้อนยวดยิ่งการใช้ระบบทำความร้อนซ้ำสามารถเพิ่มประสิทธิภาพเชิงความร้อนให้กับโรงไฟฟ้าได้ 4-5%

จนถึงตอนนี้ในประเทศของเรา หน่วยที่มีความจุมากกว่า 125mw ทั้งหมดใช้ระบบทำความร้อนซ้ำระดับกลางเพียงครั้งเดียวการอุ่นซ้ำสองครั้งสามารถเพิ่มประสิทธิภาพเชิงความร้อนของการหมุนเวียนได้อีก 2% แต่ระบบมีความซับซ้อนมาก ไม่ได้ใช้สำหรับหน่วยระดับประเทศ แต่เป็นเรื่องปกติสำหรับหม้อไอน้ำขนาดใหญ่ในต่างประเทศ

หลักการ

• หลักการของ superheater นั้นคล้ายกับท่อกำเนิดไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดเหนือท่อฮีทเตอร์ฮีทเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดขึ้นอยู่กับอุณหภูมิของแก๊สที่ออกจากฮีทเตอร์ฮีทเตอร์และความเร็วของแก๊ส

ใบสมัคร

ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุฮีตเตอร์ฮีตเตอร์เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
