สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HD Boiler |
ได้รับการรับรอง: | ASME, SGS, ISO9001 |
หมายเลขรุ่น: | Superheater และ Reheater |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | ทะเลสวยหรูบรรจุเพื่อการส่งออก |
เวลาการส่งมอบ: | 40 วัน |
ประเภทการไหลเวียน: | การไหลเวียนตามธรรมชาติ | วัสดุ: | เหล็กกล้าคาร์บอน |
---|---|---|---|
สี: | ความต้องการของลูกค้า | เชื้อเพลิง: | ถ่านหิน |
ชื่อ: | หม้อไอน้ำหม้อไอน้ำและเครื่องอบ | ได้รับการรับรอง: | ISO, SGS. ASME |
แสงสูง: | superheater ในหม้อไอน้ำเครื่องทำความร้อนในโรงไฟฟ้า,reheater in power plant |

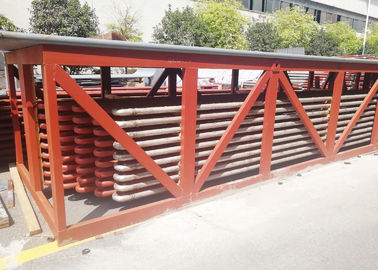

เครื่องทำความร้อนและเครื่องทำความร้อนเหล็กกล้าคาร์บอนพร้อมภาพวาดสำหรับหม้อไอน้ำถ่านหินบด
คำอธิบาย
สำหรับหม้อไอน้ำของโรงไฟฟ้าเป็นวิธีที่สำคัญในการเพิ่มการประหยัดพลังงานความร้อนของสถานีพลังงานความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูก จำกัด โดยวัสดุโลหะการออกแบบซูเปอร์ฮีตเตอร์จะต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของการต้านทานการเกิดออกซิเดชันของเหล็กและในขณะเดียวกันก็ตรวจสอบให้แน่ใจว่ามีความแข็งแรงเชิงกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำหม้อไอน้ำสถานี pwoer ในประเทศของเราโดยทั่วไปแล้วจะใช้แรงดันสูงอุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงยิ่งยวด (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดันวิกฤต พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่หน่วยเพียงไม่กี่ยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น
ผม
สำหรับหม้อไอน้ำในสถานีไฟฟ้าขนาดใหญ่ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นชิ้นส่วนที่จำเป็นซึ่งในระยะยาวพวกมันมีอิทธิพลต่อความปลอดภัยและเศรษฐกิจของหม้อไอน้ำSuperheaters คือพื้นผิวทำความร้อนที่ให้ความร้อนกับไอน้ำหลักจากอุณหภูมิที่ถูกย่อยไปจนถึงอุณหภูมิที่ร้อนจัดและเครื่องให้ความร้อนเป็นพื้นผิวทำความร้อนที่ระบายความร้อนออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปจนถึงอุณหภูมิหนึ่งเมื่อทำงานในสภาวะเช่นหม้อต้มโหลด ประเภทของถ่านหินเปลี่ยนไปก็คือการปรับเพื่อให้แน่ใจว่าอุณหภูมิของเต้าเสียบที่ระดับพิกัด -10- + 5 องศา
สำหรับหม้อไอน้ำขนาดใหญ่ในสถานีไฟฟ้าซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนมีสัดส่วนที่มากในพื้นผิวทำความร้อนทั้งหมดจะต้องจัดให้อยู่ในพื้นที่ที่มีควันที่มีอุณหภูมิสูงขึ้นเพื่อปรับปรุงประสิทธิภาพของการไหลเวียนของความร้อนในสถานีไฟฟ้าจำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อยการเพิ่มความดันไอน้ำจำเป็นต้องมีการเพิ่มขึ้นของอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่งหรือความชื้นของไอเสียระยะใหญ่ของกังหันไอน้ำ สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้นไอน้ำที่ไหลผ่านซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงเป็นไอน้ำที่มีอุณหภูมิสูงประสิทธิภาพการถ่ายเทความร้อนจึงค่อนข้างแย่ซึ่งเป็นตัวกำหนดว่าอุณหภูมิของผนังท่อของซูเปอร์ฮีตเตอร์และฮีตเตอร์สูง
หน้าที่และลักษณะเฉพาะของซูเปอร์ฮีตเตอร์และเครื่องทำความร้อน
ฟังก์ชั่นของ superheaters และเครื่องทำความร้อน:
ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อนใช้เพื่อเพิ่มอุณหภูมิของไอน้ำโดยมีจุดมุ่งหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มเติมเพื่อเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับสถานีไฟฟ้า
Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่ผ่านการเผาแล้วไปยังไอน้ำร้อนยวดยิ่งที่มีอุณหภูมิบางอย่างเมื่อโหลดหม้อไอน้ำหรือสภาพการทำงานอื่น ๆ เปลี่ยนไปจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งอยู่ในเกณฑ์ปกติและอยู่ในช่วงของการเปลี่ยนแปลงอุณหภูมิที่อนุญาต
จากการหมุนเวียนความร้อนในสถานีไฟฟ้าพารามิเตอร์เดิมของความดันและอุณหภูมิสูงขึ้นประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้นหรือความชื้นของไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไปส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิของไอน้ำ superheaer ถูก จำกัด โดยวัสดุโลหะในปัจจุบันเนื่องจากข้อ จำกัด ของวัสดุโลหะอุณหภูมิที่ร้อนยวดยิ่งสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังคงอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นของไอน้ำของใบพัดของกังหันไอน้ำ ด้านหลังใหญ่เกินไปจึงใช้ระบบอุ่นกลาง
หน้าที่ของเครื่องทำความร้อนคือการระบายความร้อนของกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิที่อุ่นซึ่งใกล้เคียงหรือเท่ากับอุณหภูมิที่ร้อนยิ่งยวดจากนั้นส่งไปยังกระบอกสูบแรงดันกลางและความดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของใบพัดของกังหันไอน้ำ ด้านหลังโดยปกติความดันของไอน้ำอุ่นจะเท่ากับหนึ่งในห้าของไอน้ำร้อนยวดยิ่งการประยุกต์ใช้ระบบทำความร้อนสามารถเพิ่มประสิทธิภาพการระบายความร้อนสำหรับโรงไฟฟ้าได้ 4-5%
จนถึงขณะนี้ในประเทศของเราหน่วยที่มีความจุมากกว่า 125 มิลลิวัตต์ล้วนใช้ระบบทำความร้อนกลางแบบครั้งเดียวการอุ่นซ้ำสองครั้งสามารถเพิ่มประสิทธิภาพเชิงความร้อนของการไหลเวียนได้อีก 2% แต่ระบบมีความซับซ้อนมากไม่ได้ใช้กับหน่วยระดับชาติ แต่เป็นเรื่องปกติสำหรับหม้อไอน้ำขนาดใหญ่ในต่างประเทศ
หลักการ
•หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ
•ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดจะขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ
แอปพลิเคชัน
ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า
ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
ความแตกต่าง
ประเภท | ข้อดี | ข้อเสีย | วิธีการสนับสนุน |
ประเภทจี้ | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. ไหลอุดตันด้วยไอน้ำควบแน่น 2. ต้องรีสตาร์ทอย่างช้าๆเพื่อล้างน้ำที่สะสมอยู่ด้านล่าง | ได้รับการสนับสนุนจากด้านบน |
ประเภทกลับหัว | 1. การระบายไอน้ำควบแน่นอย่างเหมาะสม | 1. ขาดความแข็งแกร่งของโครงสร้างโดยเฉพาะอย่างยิ่งในการไหลของก๊าซความเร็วสูง | ได้รับการสนับสนุนจากด้านล่าง |
แนวนอน - ประเภท |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. พวกเขาไม่ได้ดูเปลวไฟโดยตรงดังนั้นพวกเขาจึงมาจากประเภทการหมุนเวียนเป็นหลัก | โดยปกติจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาเผาหลัก |
