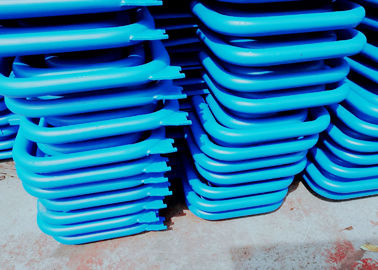

Superheater เหล็กอัลลอยด์และเครื่องทำความร้อนสำหรับหม้อไอน้ำถ่านหินแบบบดที่มีการไหลเวียนตามธรรมชาติ

สำหรับหม้อไอน้ำในสถานีไฟฟ้าขนาดใหญ่ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นชิ้นส่วนที่จำเป็นซึ่งในระยะยาวพวกเขามีอิทธิพลต่อความปลอดภัยและเศรษฐกิจของหม้อไอน้ำSuperheaters คือพื้นผิวทำความร้อนที่ให้ความร้อนกับไอน้ำหลักจากอุณหภูมิที่ถูกย่อยไปจนถึงอุณหภูมิที่ร้อนจัดและเครื่องให้ความร้อนเป็นพื้นผิวทำความร้อนที่ระบายความร้อนออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิหนึ่งเมื่อทำงานในสภาวะเช่นหม้อต้มโหลด ประเภทของถ่านหินเปลี่ยนไปก็คือการปรับเพื่อให้แน่ใจว่าอุณหภูมิของเต้าเสียบที่ระดับพิกัด -10- + 5 องศา

รายละเอียด

• Superheating เพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหันซึ่งหลีกเลี่ยงการกัดเซาะของใบมีด

• ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อกำจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป

• เครื่องทำความร้อนขนาดใหญ่มักจะมีวงจรท่อหลายตัวขนานกันโดยมีการโค้งกลับหนึ่งหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว

• ความร้อนจากก๊าซร้อนไปยังไอในเครื่องทำความร้อนจะถูกถ่ายเทที่อุณหภูมิสูง

• ดังนั้นส่วนพรหมของ superheater จึงถูกจัดเรียงใน counterflow และส่วนทุติยภูมิในการไหลแบบขนานเพื่อลดอุณหภูมิความเค้นของผนังท่อ

ลักษณะการทำงาน

ทีo ปรับปรุงประสิทธิภาพเชิงความร้อนความดันของไอน้ำร้อนยวดยิ่งเพิ่มขึ้นจากความดันสูงยิ่งยวดเป็นความดันที่วิกฤตและวิกฤตยิ่งยวดแต่ถูก จำกัด ด้วยประสิทธิภาพของโลหะอุณหภูมิไอน้ำของ superheaters และ warmates จะอยู่ในระดับ 540-555 องศา

เนื่องจากสิ่งที่ไหลผ่านท่อของ superheaters และเครื่องทำความร้อนเป็นไอน้ำที่มีอุณหภูมิสูงค่าสัมประสิทธิ์การถ่ายเทความร้อนแบบหมุนเวียนของผนังท่อไปยังไอน้ำจึงค่อนข้างน้อยและประสิทธิภาพการถ่ายเทความร้อนไม่ดีความสามารถในการทำความเย็นของไอน้ำถึงผนังท่อจึงต่ำในขณะเดียวกันเพื่อให้แน่ใจว่าอุณหภูมิที่แตกต่างกันอย่างเหมาะสมของการถ่ายเทความร้อนมักจะวางซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนไว้ในบริเวณที่มีอุณหภูมิควันสูงและอุณหภูมิในการทำงานของผนังท่อค่อนข้างสูงดังนั้นสภาพแวดล้อมการทำงานของซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงค่อนข้างแย่โดยเฉพาะอย่างยิ่งเครื่องทำความร้อนสำหรับความดันไอน้ำอุ่นอยู่ในระดับต่ำและความสามารถในการทำความเย็นท่อจะแย่ลงดังนั้นวิธีทำให้แน่ใจว่าท่อโลหะสามารถทำงานได้อย่างปลอดภัยในระยะยาวจึงเป็นประเด็นสำคัญในการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนแผนภาพ 4-1 แสดงขีด จำกัด สูงสุดของอุณหภูมิที่อนุญาตสำหรับโลหะทั่วไปที่ใช้ในหม้อไอน้ำเพื่อหลีกเลี่ยงการใช้เหล็กอัลลอยด์ในระดับที่สูงขึ้นในการออกแบบซูเปอร์ฮีตเตอร์และฮีทเตอร์ฮีตเตอร์โลหะท่อที่ใช้แล้วจะใกล้เคียงกับขีด จำกัด ของอุณหภูมิเมื่อทำงานคราวนี้ถ้ามีอุณหภูมิสูงขึ้น 10-20 องศาซึ่งจะช่วยลดความเครียดได้มากดังนั้นควรให้ความสนใจสำหรับการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนในด้านล่าง:

1. เพื่อให้แน่ใจว่าอุณหภูมิของไอน้ำมีเสถียรภาพเมื่อทำงานการเปลี่ยนแปลงของอุณหภูมิไอน้ำควรจะไม่เกิน + 5- -10 องศา

2. ต้องการวิธีการที่เชื่อถือได้ในการปรับอุณหภูมิสำหรับซูเปอร์ฮีตเตอร์และเครื่องให้ความร้อนเมื่อเงื่อนไขการทำงานเปลี่ยนแปลงไปบางส่วนจะขยายออกไปเพื่อรักษาอุณหภูมิไอน้ำที่ได้รับการจัดอันดับ

3. เพื่อลดการเบี่ยงเบนความร้อนระหว่างท่อขนาน

ไอน้ำเข้าของเครื่องทำความร้อนเป็นไอน้ำที่ออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำความดันอยู่ที่ประมาณ 20% ของไอน้ำหลักซึ่งมีอุณหภูมิสูงกว่าอุณหภูมิย่อยเล็กน้อยและทำให้การใช้ไอน้ำและความร้อนเพิ่มขึ้นตัวอย่างเช่นความต้านทานของระบบอุ่นเพิ่มขึ้น 1 กก. / ซม. 2 การใช้ไอน้ำของกังหันไอน้ำเพิ่มขึ้น 0.3%เพื่อลดความต้านทานการไหลของไอน้ำในเครื่องทำความร้อนและปรับปรุงประสิทธิภาพของระบบระบายความร้อนเครื่องทำความร้อนมักใช้อัตราการไหลของมวลน้อย แต่ในขณะเดียวกันก็ทำให้สภาพการทำความเย็นของผนังท่อของเครื่องทำความร้อนแย่ลงดังนั้นการออกแบบระบบให้ความร้อนจึงจำเป็นต้องลดความต้านทานการไหลได้ง่าย

แอปพลิเคชัน

ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
