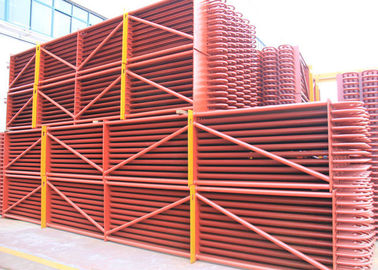

ตัวประหยัดหม้อไอน้ำกู้ความร้อนเหล็กกล้าคาร์บอนหรือสแตนเลส
รายละเอียดสินค้า
| วัสดุ: | เหล็กกล้าคาร์บอนหรือเหล็กกล้าไร้สนิม | ประเภท: | เครื่องประหยัด, Finned Tube |
|---|---|---|---|
| ใบสมัคร: | หม้อไอน้ำของโรงไฟฟ้าการกู้คืนความร้อน | สินค้า: | เครื่องลดความร้อน |
| มาตรฐาน: | ASME, EN, GB | ได้รับการรับรอง: | ISO, SGS, ASME, EN |
| เน้น |
เครื่องประหยัดพลังงานสำหรับหม้อไอน้ำ,economizer for boiler |
||
คําอธิบายสินค้า
เครื่องประหยัดหม้อไอน้ำเหล็กที่มีประสิทธิภาพเชิงความร้อนสูงสำหรับสถานีไฟฟ้าและอุตสาหกรรม
บทสรุปของ Boiler Economizer
มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่อุ่นเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อนการระเหยและการทำให้ร้อนยิ่งยวดสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำในหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมทั้งท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวที่ใช้งานหม้อไอน้ำในวงจรไอน้ำและน้ำในหม้อไอน้ำของเหลวที่ใช้งานผ่านอุปกรณ์นี้คือน้ำเชิงเดี่ยว (เครื่องประหยัดแบบไม่เดือด)
หลักการทำงานของ Boiler Economizer
Boiler Economizer เป็นเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งเพื่อให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนจากก๊าซหุงต้มก๊าซไอเสียที่มาจากท่อด้านนอกจะขึ้นและลงโดยการขัดถูที่มัดท่อส่งผ่านความร้อนไปยังผนังท่อน้ำไหลจากล่างขึ้นบนและไม่รับความร้อนจากผนังท่อและอุณหภูมิของมันก็สูงขึ้นเรื่อย ๆวิธีนี้ไม่เพียง แต่สามารถถ่ายเทความร้อนย้อนกลับเพื่อประหยัดการใช้โลหะ แต่ยังช่วยให้น้ำ / ไอน้ำไหลและระบายออกได้ดีอีกทั้งยังลดการสึกกร่อนอีกด้วยอีกวิธีหนึ่งวิธีนี้ใช้ได้ดีกับการทำความสะอาดฝุ่น
หน้าที่ของ Boiler Economizer
จุดเริ่มต้นของการใช้เครื่องประหยัดพลังงานคือการให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนของถังทิ้งก๊าซหุงต้มเพื่อลดอุณหภูมิไอเสียและเพิ่มประสิทธิภาพหม้อไอน้ำประหยัดการใช้เชื้อเพลิงซึ่งเป็นวิธีการตั้งชื่อเครื่องประหยัดน้ำมันหากใช้เครื่องประหยัดหม้อไอน้ำน้ำป้อนจะถูกให้ความร้อนที่นี่ก่อนที่จะมาถึงพื้นผิวการระเหยความร้อนดังนั้นความร้อนที่ขาดบนพื้นผิวการทำความร้อนแบบระเหยและพื้นที่ให้ความร้อนจะลดลงอย่างแน่นอนเครื่องประหยัดหม้อไอน้ำถูกวางไว้ในปัจจุบันอุณหภูมิเฉลี่ยของของเหลวในการทำงานต่ำกว่าน้ำที่ผ่านการกลั่นและใช้การไหลที่จำเป็นเพื่อสร้างเงื่อนไขสำหรับการใช้ผนังบางและท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กโครงสร้างทั้งหมดยังแน่นมากดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนและค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงสูงกว่าของกลุ่มท่อระเหยการพาความร้อนที่มีช่วงอุณหภูมิควันเท่ากันนักเศรษฐศาสตร์หม้อไอน้ำที่ใช้แทนการรวมกลุ่มท่อระเหยแบบพาความร้อนสามารถลดการใช้โลหะได้โดยการขยายขนาดใหญ่ยิ่งไปกว่านั้นน้ำป้อนที่อุ่นจะเข้าสู่ถังอบไอน้ำวิธีนี้สามารถลดความแตกต่างของอุณหภูมิระหว่างน้ำกับผนังถังอบไอน้ำและลดความเครียดจากความร้อนของถังอบไอน้ำในที่สุดเนื่องจากเหตุผลข้างต้นตอนนี้เครื่องประหยัดจึงเป็นส่วนสำคัญของหม้อไอน้ำดังนั้นเราสามารถสรุปการทำงานของนักเศรษฐศาสตร์ได้ดังนี้:
1. การประหยัดน้ำมัน: ตัวประหยัดจะอยู่ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและก๊าซจึงช่วยประหยัดเชื้อเพลิง
2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากเครื่องประหยัดอุณหภูมิของน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำเพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน
3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนจะถูกทำให้ร้อนในตัวประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำอุณหภูมิสูงที่มีราคาสูงช่วยลดต้นทุนในการผลิตหม้อไอน้ำ
ประเภทของ Boiler Economizer
ถ้าตามวัสดุแล้วนักเศรษฐศาสตร์สามารถแบ่งออกเป็นนักเศรษฐศาสตร์ท่อเหล็กและนักเศรษฐศาสตร์เหล็กในปัจจุบันหม้อไอน้ำขนาดใหญ่และขนาดกลางส่วนใหญ่นิยมใช้ท่อเหล็กที่ผลิตในรูปแบบประหยัดเนื่องจากมีความแข็งแรงสูงและความสามารถในการทำงานที่เชื่อถือได้และสามารถทนต่อแรงกระแทกได้ในขณะเดียวกันก็มีประสิทธิภาพในการถ่ายเทความร้อนได้ดีมีโครงสร้างขนาดเล็กและต้นทุนต่ำจุดอ่อนประการหนึ่งคือความต้านทานการสึกกร่อนที่ไม่ดี แต่ตอนนี้น้ำป้อนหม้อไอน้ำสมัยใหม่ได้รับการบำบัดอย่างเคร่งครัดดังนั้นปัญหาจึงเกือบจะได้รับการแก้ไข
หากเป็นไปตามการขยายความร้อนของของเหลวที่ใช้งานได้นักเศรษฐศาสตร์สามารถแบ่งออกเป็นประเภทที่ไม่เดือดและเดือด
1. เครื่องประหยัดน้ำเดือด: อุณหภูมิของน้ำออกไม่เพียง แต่สามารถเข้าถึงอุณหภูมิที่แยกออกได้ แต่ยังสามารถทำให้น้ำบางส่วนระเหยได้สัดส่วนประมาณ 10-15% ของน้ำป้อนทั้งหมดไม่เกิน 20% ในกรณีที่มีความต้านทานการไหลมากเกิดขึ้น ไปยังของเหลวที่ใช้งานได้
2. เศรษฐศาสตร์ที่ไม่เดือด: อุณหภูมิของเต้าเสียบต่ำกว่าจุดเดือด 20-25 องศาภายใต้ความดันที่กำหนด
หม้อไอน้ำที่มีความดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดแบบต้มเนื่องจากความร้อนแฝงของการกลายเป็นไอของน้ำในหม้อไอน้ำแรงดันปานกลางนั้นสูงและความร้อนของน้ำอุ่นนั้นมีค่าเล็กน้อยดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้เป็นไอในเครื่องประหยัดหม้อไอน้ำเพื่อป้องกันการผสมที่ไม่เสถียรในช่องทางและป้องกันการใช้โลหะที่เพิ่มขึ้นในพื้นผิวที่ทำความร้อนเนื่องจาก superheaters ที่เกิดจากอุณหภูมิของก๊าซทิ้งที่ต่ำเกินไปนอกจากนี้ยังสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์
หม้อไอน้ำแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดไฟฟ้าชนิดไม่เดือดเนื่องจากเมื่อความดันสูงขึ้นความร้อนแฝงของการกลายเป็นไอจะลดลงในขณะที่ความร้อนของน้ำอุ่นจะเพิ่มมากขึ้นดังนั้นจึงจำเป็นต้องส่งน้ำไปอุ่นในแผ่นผนังน้ำเพื่อป้องกันการเกิดตะกรันบน พื้นผิวทำความร้อนของเต้าเสียบเตาและภายในเตาที่เกิดจากอุณหภูมิที่สูงเกินไปในเตาเผาและก๊าซหุงต้มดังนั้นโดยปกติแล้วหม้อไอน้ำแรงดันสูงจะใช้เครื่องประหยัดไฟฟ้าชนิดไม่เดือด
ปัจจัยหลักในการพิจารณาว่านักเศรษฐศาสตร์ประเภทใดเป็นพารามิเตอร์ของหม้อไอน้ำเมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกันอัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนเพื่อให้ความร้อนกับของเหลวทำงานจะทำให้เกิดความแตกต่างดังนั้นการจัดเตรียมพื้นผิวทำความร้อนสามแบบที่สอดคล้องกันจึงจำเป็นต้องเปลี่ยนแปลงสำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูงการดูดซับความร้อนแบบระเหยจะน้อยลงในขณะที่การดูดซึมความร้อนของน้ำโดยการให้ความร้อนการดูดซับความร้อนของไอน้ำโดยการทำให้ร้อนยิ่งยวดการดูดซับความร้อนโดยการให้ความร้อนนั้นค่อนข้างใหญ่ดังนั้นเครื่องประหยัดไฟฟ้าชนิดไม่ต้มจึงเป็นประเภทหลักสำหรับหม้อไอน้ำหน่วยแรงดันสูงยิ่งยวด
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | โลหะผสมเหล็กคาร์บอน SA210C SA213T22 ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
Min: 10 ตัน Max.:1000 ตัน |
| กระบวนการถลุง: | EF + LF + VD |
| กระบวนการ | วัสดุ→แท่ง→รีดร้อน / รีดเย็น→การอบชุบด้วยความร้อน (Normalizing + tempering) →การตรวจสอบ→การกลึงหยาบ→ UT →การรักษาความร้อนครั้งที่ 2 →การกลึงขึ้นรูป→การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ควบคุมคุณภาพ
1. รายงานการทดสอบแรงกระแทกและความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT (การตรวจสอบแบบไม่ทำลาย) 100% ของแผ่นเหล็กท่อและอิเล็กโทรด
3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบการซึมผ่านของของเหลว (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันและความปลอดภัยในการทำงานมาตรฐาน
จุดเด่นของผลิตภัณฑ์
เครื่องประหยัดหม้อไอน้ำเหล็กที่มีประสิทธิภาพเชิงความร้อนสูงสำหรับสถานีไฟฟ้าและอุตสาหกรรม บทสรุปของ Boiler Economizer มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่อุ่นเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อนการระเหยและการทำให้ร้อนยิ่งยวดสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำในหม้...
