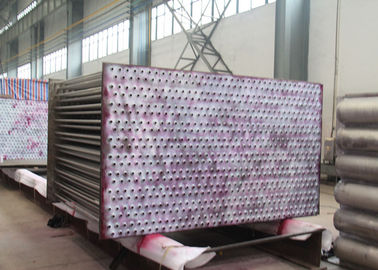

เครื่องอุ่นอากาศออกแบบเองในหม้อไอน้ำ ASME / ISO Certification Tubular

จุดประสงค์ของเครื่องอุ่นอากาศคือการกู้คืนความร้อนจากก๊าซไอเสีย (ก๊าซไอเสีย) จากหม้อไอน้ำเพื่อปรับปรุงประสิทธิภาพหม้อไอน้ำบังเอิญก๊าซจะถูกส่งไปยังปล่องไฟหรือกองซ้อนที่อุณหภูมิลดลงเพื่อให้การออกแบบท่อและสแต็กง่ายขึ้นนอกจากนี้ยังควบคุมอุณหภูมิของก๊าซที่ออกมาจากกอง

Air pre-heater เป็นอุปกรณ์ที่ใช้ในการปรับปรุงประสิทธิภาพการแลกเปลี่ยนความร้อนของหม้อไอน้ำและลดการใช้พลังงานหมายถึงก๊าซไอเสียในปล่องควันของหม้อไอน้ำที่ไหลผ่านแผ่นระบายความร้อนภายในและทำให้อากาศร้อนก่อนเข้าหม้อต้มไปยังพื้นผิวทำความร้อนด้วยอุณหภูมิที่แน่นอนโดยทั่วไปเครื่องอุ่นอากาศแบ่งออกเป็น 3 ประเภท ได้แก่ ชนิดจานหมุน ประเภทและประเภทท่อหลักการทำงานของเครื่องอุ่นอากาศได้รับการแนะนำโดยการใช้ประเภทโรตารี่เป็นตัวอย่างสารที่เผาไหม้ที่ยังไม่ได้เผาไหม้จำนวนมากอาจเกาะอยู่บนองค์ประกอบการถ่ายเทความร้อนและเครื่องอุ่นอากาศอาจลุกไหม้ได้ นอกจากนี้ยังมีการแนะนำรายละเอียดการควบคุม

ประเภทต่างๆ

สำหรับการใช้งานในเครื่องกำเนิดไอน้ำ (หม้อไอน้ำ) ในสถานีพลังงานความร้อนของสถานีพลังงานยูทิลิตี้การออกแบบ Airpreheaters มีสองประเภทชนิดหนึ่งเป็นท่อชนิดหนึ่งที่ติดตั้งอยู่ในช่องระบายอากาศของหม้อไอน้ำ Flue_gas ducting และอีกชนิดหนึ่งเป็นชนิดที่เกิดใหม่ที่เรียกว่า Ljungstrom (ตั้งชื่อตามชื่อผู้ประดิษฐ์) Regenerative Air Pre Heater (RAPH) ซึ่งเป็นชนิดหมุนได้ซึ่งอาจเป็นแนวนอน (ปัจจุบันพบมากในระบบสาธารณูปโภคการผลิตไฟฟ้า) หรือแนวตั้ง

ฟังก์ชั่น

1. ปรับปรุงและเสริมสร้างการเผาไหม้
อากาศหลังจากความร้อนเหลือทิ้งเข้าสู่เตาเร่งการอบแห้งเชื้อเพลิงการจุดระเบิดและการเผาไหม้ทำให้มั่นใจได้ว่าการเผาไหม้ในหม้อไอน้ำมีเสถียรภาพและช่วยเพิ่มประสิทธิภาพการเผาไหม้
2. เสริมสร้างการถ่ายเทความร้อน
เมื่อการเผาไหม้ในเตาได้รับการปรับปรุงและเพิ่มความแข็งแกร่งและอุณหภูมิของอากาศร้อนที่เข้าสู่เตาเพิ่มขึ้นระดับอุณหภูมิเฉลี่ยในเตาก็เพิ่มขึ้นด้วยเพื่อให้การถ่ายเทความร้อนจากรังสีในเตาแข็งแรงขึ้น
3. ลดการสูญเสียในเตาเผาลดอุณหภูมิการระบายควันและปรับปรุงประสิทธิภาพการระบายความร้อนของหม้อไอน้ำ
เนื่องจากการเผาไหม้ในเตาเผามีความเสถียรและการแลกเปลี่ยนความร้อนจากการแผ่รังสีมีความเข้มแข็งขึ้นจึงสามารถลดการสูญเสียการเผาไหม้ที่ไม่สมบูรณ์ของสารเคมีได้ในทางกลับกันเครื่องอุ่นอากาศจะใช้ความร้อนเหลือทิ้งของก๊าซไอเสียเพื่อลดการสูญเสียควัน เพื่อปรับปรุงประสิทธิภาพการระบายความร้อนของหม้อไอน้ำจากประสบการณ์เมื่อเครื่องอุ่นอากาศเพิ่มขึ้น 1.5 ℃อุณหภูมิไอเสียจะลดลง 1 ℃หลังจากติดตั้งเครื่องอุ่นอากาศในปล่องหม้อไอน้ำถ้าเราสามารถใส่ความร้อนของอากาศ 150-160 ℃สามารถลดอุณหภูมิไอเสียได้ 110-120 ℃ประสิทธิภาพการระบายความร้อนของหม้อไอน้ำจะเพิ่มขึ้น 7% - 7.5% คุณสามารถประหยัดได้ 11 ถึง 12 เปอร์เซ็นต์ของน้ำมันเชื้อเพลิง
4 อากาศร้อนสามารถใช้เป็นสารดูดความชื้นเชื้อเพลิง
สำหรับเตาเผาแบบลามินาร์สามารถใช้อากาศร้อนเป็นเชื้อเพลิงที่มีความชื้นและขี้เถ้าสูงสำหรับหม้อไอน้ำของโรงไฟฟ้าอากาศร้อนเป็นสารดูดความชื้นและผงถ่านหินที่สำคัญในการลำเลียงตัวกลางในระบบไขมันและผง

พารามิเตอร์
