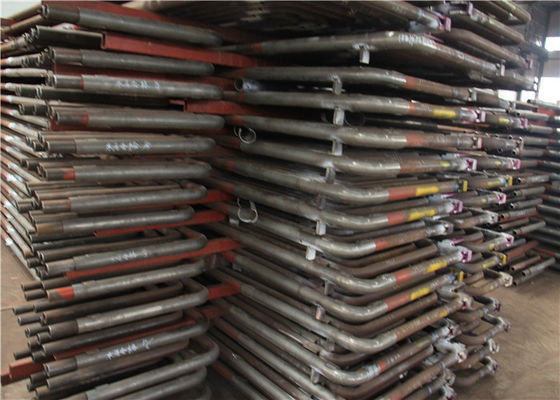

ท่อ Superheater Serpentine แรงดันสูงสำหรับระบบกู้คืนความร้อน
รายละเอียดสินค้า
| ประเภท: | การไหลเวียนตามธรรมชาติ | โครงสร้าง: | ท่อน้ำ |
|---|---|---|---|
| ความดัน: | ความดันสูง | เอาท์พุต: | ไอน้ำ |
| น้ำหนัก: | ที่กำหนดเอง | เชื้อเพลิง: | ความร้อนเหลือทิ้ง |
| เน้น |
ท่อซุปเปอร์ฮีตเตอร์แรงดันสูง,ท่อซุปเปอร์ฮีตเตอร์ Serpentine,ท่อซุปเปอร์ฮีตเตอร์ Serpentine |
||
คําอธิบายสินค้า
ASME โรงไฟฟ้าหม้อไอน้ำ Superheater Tube Coils อะไหล่หม้อไอน้ำขายร้อน
แนะนำผลิตภัณฑ์ของ superheater Coil
การทำให้ร้อนยิ่งยวดเพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหันซึ่งหลีกเลี่ยงการสึกกร่อนของใบมีด
ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อกำจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป
เครื่องทำความร้อนขนาดใหญ่มักจะมีวงจรท่อหลายตัวขนานกันโดยมีการโค้งกลับหนึ่งหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว
ความร้อนจากก๊าซร้อนไปยังไอในเครื่องทำความร้อนจะถูกถ่ายเทที่อุณหภูมิสูง
ดังนั้นส่วนพรหมของ superheater จึงถูกจัดเรียงใน counterflow และส่วนทุติยภูมิในการไหลแบบขนานเพื่อลดอุณหภูมิความเค้นของผนังท่อ
หลักการของขดลวดความร้อนสูง
หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ
ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ
ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า
ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
ลักษณะเฉพาะของขดลวดความร้อนสูง
- การเผาไหม้ถ่านหินของก๊าซไอเสียที่มีอุณหภูมิสูงซึ่งปล่อยออกมาจากทางเข้าปล่องควันไปยังหม้อต้มความร้อนทิ้งจากนั้นผ่านเครื่องทำความร้อนเครื่องระเหยและเครื่องประหยัดพลังงานและในที่สุดโดยปล่องไฟที่ปล่อยสู่ชั้นบรรยากาศอุณหภูมิของควันไอเสียคือ 150 ~ 180 ℃อุณหภูมิของก๊าซไอเสีย จากอุณหภูมิสูงไปสู่การปลดปล่อยความร้อนโดยอุณหภูมิไอเสียถูกใช้เพื่อทำให้น้ำกลายเป็นไอน้ำ
- น้ำป้อนหม้อไอน้ำจะเข้าสู่เครื่องประหยัดพลังงานก่อนซึ่งน้ำจะดูดซับความร้อนและทำให้อุณหภูมิอิ่มตัวต่ำกว่าความดันถังเล็กน้อยและเข้าสู่ถังซัก
- หลังจากน้ำที่เข้าสู่ถังผสมกับน้ำอิ่มตัวในถังซักแล้วจะเข้าไปในเครื่องระเหยตามท่อด้านล่างด้านล่างถังเพื่อดูดซับความร้อนและเริ่มผลิตไอน้ำโดยปกติแล้วน้ำเพียงบางส่วนจะกลายเป็นไอน้ำดังนั้นส่วนผสมของโซดาจึงไหลในเครื่องระเหย
- ส่วนผสมไอน้ำและน้ำออกจากเครื่องระเหยและเข้าสู่ถังหม้อด้านบนและแยกออกจากกันโดยอุปกรณ์แยกไอน้ำและน้ำน้ำจะตกลงไปในช่องว่างด้านในของถังหม้อและเข้าสู่ส่วนล่างเพื่อดูดซับความร้อนและผลิตไอน้ำต่อไปในขณะที่ไอน้ำจะเข้าสู่ซูเปอร์ฮีตเตอร์จากส่วนบนของถังหม้อและดูดซับความร้อนเพื่อเปลี่ยนไอน้ำอิ่มตัวให้เป็นไอน้ำร้อนยวดยิ่ง
- ตามขั้นตอนการผลิตไอน้ำสามขั้นตอนที่สอดคล้องกับพื้นผิวทำความร้อนสามขั้นตอน ได้แก่ เครื่องประหยัดพลังงานเครื่องระเหยและฮีตเตอร์หากไม่จำเป็นต้องใช้ไอน้ำร้อนยวดยิ่งจำเป็นต้องใช้เฉพาะไอน้ำอิ่มตัวเท่านั้นไม่สามารถติดตั้งเครื่องทำความร้อนได้
- เมื่อมีไอน้ำอุ่นสามารถเพิ่มเครื่องอุ่นได้
พารามิเตอร์ของ superheater Coil
| กำลังการผลิตสายการผลิตปูนซีเมนต์ t / d | 1,000 | 2500 | 5,000 | 10,000 | |
| การไหลเข้าของหม้อไอน้ำ Nm3 / h | เตาเผา (ด้านหน้า) | 60000 | 88000 | 243000 | 472000 |
| เตาเผา (หาง) | 76000 | 170000 | 328000 | 612000 | |
| หม้อไอน้ำอุณหภูมิก๊าซเข้า℃ | เตาเผา (ด้านหน้า) | 370 | 360 | 380 | 390 |
| เตาเผา (หาง) | 360 | 320 ~ 360 | 330 | 330 | |
| อัตราการระเหย t / h | เตาเผา (ด้านหน้า) | 5.8 | 7.25 | 24 | 50 |
| เตาเผา (หาง) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
| จัดอันดับแรงดันไอน้ำ Mpa | เตาเผา (ด้านหน้า) | 1.25 | 1.25 | 1.25 | 1.25 |
| เตาเผา (หาง) | 1.25 | 1.25 | 1.25 | 1.25 | |
| อุณหภูมิไอน้ำสูงสุด℃ | เตาเผา (ด้านหน้า) | 340 | 330 | 350 | 360 |
| เตาเผา (หาง) | 340 | 300 ~ 340 | 310 | 310 | |
| โครงสร้างหม้อไอน้ำ | เตาเผา (ด้านหน้า) | แนวตั้ง | แนวตั้ง | แนวตั้ง | แนวตั้ง |
| เตาเผา (หาง) | แนวตั้ง | แนวตั้งและแนวนอน | แนวตั้งและแนวนอน | แนวตั้ง | |
ประวัติ บริษัท
คุณภาพของผลิตภัณฑ์ของเราได้รับการรับรองจากสิ่งอำนวยความสะดวกและอุปกรณ์การผลิตขั้นสูงที่ยอดเยี่ยมเราได้นำเสนออุปกรณ์การประมวลผลและการตรวจสอบขั้นสูง 400 ชุดรวมถึงเครื่องตัดพลาสม่าอุปกรณ์เจาะ NC ระบบเชื่อมอัตโนมัติอุปกรณ์เชื่อมและระบบตรวจจับภาพออนไลน์แบบเรียลไทม์เป็นต้นซึ่งทำให้มั่นใจได้ถึงคุณภาพที่ยอดเยี่ยมของผลิตภัณฑ์ของเรา
