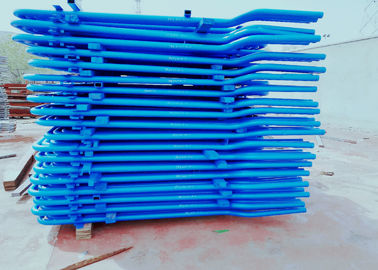

16.7MPa Reduction Steam Superheater Coil เหล็กทนความร้อน

คำอธิบาย

สรุป

สำหรับหม้อไอน้ำของโรงไฟฟ้า เป็นวิธีที่สำคัญในการเพิ่มความประหยัดทางความร้อนของโรงไฟฟ้าพลังความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูกจำกัดด้วยวัสดุที่เป็นโลหะการออกแบบเครื่องทำความร้อนพิเศษจะต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนนั้นต่ำกว่าอุณหภูมิที่อนุญาตของความต้านทานการเกิดออกซิเดชันของเหล็ก และในขณะเดียวกันต้องแน่ใจว่ามีความแข็งแรงทางกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำ หม้อไอน้ำ pwoer station ในประเทศของเรามักใช้ความดันสูง อุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดัน subcritical พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่น้อยยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มแรงดันไอน้ำ เพื่อลดความชื้นไอน้ำของหางกังหันไอน้ำรวมทั้งปรับปรุงการประหยัดความร้อนของโรงไฟฟ้า ระบบทำความร้อนกลางถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้าพารามิเตอร์สูง เช่น การส่งไอเสียของแรงดันสูง กระบอกสูบในกังหันไอน้ำกลับมาร้อนอีกครั้งในหม้อไอน้ำให้มีอุณหภูมิสูง จากนั้นจึงส่งกลับไปยังกระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำ ขยายและทำงานองค์ประกอบสำหรับการอุ่นซ้ำเรียกว่าเครื่องทำความร้อนซ้ำ

รายละเอียด

• ความร้อนสูงเกินไปช่วยเพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของเทอร์ไบน์ ซึ่งจะช่วยหลีกเลี่ยงการกัดเซาะของใบมีด

• ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อขจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป

• Super-heaters มักจะมีวงจรท่อหลายแบบขนานกับโค้งกลับหนึ่งอันหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว

• ความร้อนจากก๊าซร้อนสู่ไอระเหยในฮีทเตอร์ฮีทเตอร์จะถูกถ่ายเทที่อุณหภูมิสูง

• ดังนั้นส่วน promary ของ superheater จึงถูกจัดเรียงในส่วนทวนและส่วนรองในการไหลแบบขนานเพื่อลดอุณหภูมิของผนังท่อ

หลักการ

• หลักการของ superheater นั้นคล้ายกับท่อกำเนิดไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดเหนือท่อฮีทฮีทและทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดขึ้นอยู่กับอุณหภูมิของแก๊สที่ออกจากฮีทเตอร์ฮีทเตอร์และความเร็วของแก๊ส

ใบสมัคร

ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุฮีตเตอร์ฮีตเตอร์เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

ความแตกต่าง
