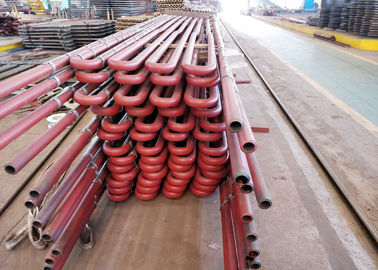

เครื่องทำความร้อนแนวนอนสแตนเลสสตีลและเครื่องทำความร้อนแบบกลับด้าน

คำอธิบายของหม้อไอน้ำร้อนยิ่งยวดและเครื่องทำความร้อน

สำหรับหม้อไอน้ำของโรงไฟฟ้า เป็นวิธีที่สำคัญในการเพิ่มความประหยัดทางความร้อนของโรงไฟฟ้าพลังความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูกจำกัดด้วยวัสดุที่เป็นโลหะการออกแบบเครื่องทำความร้อนพิเศษจะต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนนั้นต่ำกว่าอุณหภูมิที่อนุญาตของความต้านทานการเกิดออกซิเดชันของเหล็ก และในขณะเดียวกันต้องแน่ใจว่ามีความแข็งแรงทางกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำ หม้อไอน้ำ pwoer station ในประเทศของเรามักใช้ความดันสูง อุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดัน subcritical พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่น้อยยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

รายละเอียดของหม้อน้ำ superheater และ reheater

ในหม้อไอน้ำสมัยใหม่ การใช้การดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำนั้นมากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวทำงาน ดังนั้นพื้นผิวที่ให้ความร้อนของฮีทฮีทและเครื่องทำความร้อนซ้ำจะมีสัดส่วนที่มากในพื้นผิวที่ให้ความร้อนทั้งหมดของหม้อไอน้ำ และต้องวางไว้ ในพื้นที่ที่มีอุณหภูมิควันสูงกว่า สภาพการทำงานจะแย่ที่สุดในบรรดาพื้นผิวที่ให้ความร้อนทั้งหมด อุณหภูมิผนังท่อของพื้นผิวทำความร้อนนั้นใกล้เคียงกับค่าสูงสุดอุณหภูมิที่อนุญาตของเหล็ก ดังนั้นการจัดเรียงที่เหมาะสมของการออกแบบ superheaters และ reheaters มีความสำคัญมากสำหรับการประหยัดและความน่าเชื่อถือในขณะที่หม้อไอน้ำเมื่อพูดถึงการออกแบบ บนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ จำเป็นต้องประหยัดการใช้โลหะให้ดีที่สุด โดยเฉพาะอย่างยิ่งการประหยัดการใช้โลหะผสมเหล็ก

สำหรับหม้อไอน้ำในโรงไฟฟ้าขนาดใหญ่ เครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำเป็นชิ้นส่วนที่จำเป็น โดยส่วนใหญ่ได้ส่งผลต่อความปลอดภัยและความประหยัดของหม้อไอน้ำเครื่องทำความร้อนยิ่งยวดคือพื้นผิวที่ให้ความร้อนซึ่งให้ความร้อนแก่ไอน้ำหลักจากอุณหภูมิที่แยกออกมาจนถึงอุณหภูมิที่ร้อนยวดยิ่งที่กำหนด และเครื่องทำความร้อนซ้ำคือพื้นผิวที่ให้ความร้อนซึ่งให้ความร้อน exaust จากกระบอกสูบแรงดันสูงของกังหันไอน้ำจนถึงอุณหภูมิที่แน่นอน เมื่ออยู่ในสภาวะการทำงาน เช่น โหลดของหม้อไอน้ำ ชนิดของถ่านหินเปลี่ยนไป มันคือการปรับเพื่อให้มั่นใจว่าอุณหภูมิทางออกที่ระดับพิกัด -10-+5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในโรงไฟฟ้า ฮีทเตอร์ฮีทเตอร์และฮีทเตอร์มีสัดส่วนที่มากในพื้นผิวการทำความร้อนทั้งหมด พวกมันจะต้องถูกจัดวางในบริเวณที่ควันมีอุณหภูมิสูงขึ้นเพื่อปรับปรุงประสิทธิภาพของการหมุนเวียนความร้อนในโรงไฟฟ้า จำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อย การเพิ่มแรงดันไอน้ำจำเป็นต้องเพิ่มอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่ง หรือความชื้นของไอเสียขนาดใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้น ไอน้ำที่ไหลผ่านฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำคือไอน้ำอุณหภูมิสูง ประสิทธิภาพการถ่ายเทความร้อนค่อนข้างแย่ ซึ่งกำหนดว่าอุณหภูมิผนังท่อของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำจะสูง

หลักการของฮีทเตอร์ฮีทเตอร์และฮีทเตอร์ซ้ำของหม้อไอน้ำ

• หลักการของ superheater นั้นคล้ายกับท่อกำเนิดไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดเหนือท่อฮีทฮีทและทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดขึ้นอยู่กับอุณหภูมิของแก๊สที่ออกจากฮีทเตอร์ฮีทเตอร์และความเร็วของแก๊ส

การประยุกต์ใช้ superheater และ reheater ของหม้อไอน้ำ

ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุฮีตเตอร์ฮีตเตอร์เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

ความแตกต่างของฮีทเตอร์ฮีทเตอร์ฮีทเตอร์และฮีทเตอร์ซ้ำ
