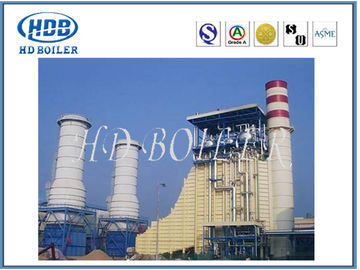

เครื่องกำเนิดไอน้ำกู้คืนความร้อน HRSG ในแนวตั้งที่กำหนดเองในสถานีไฟฟ้า

เครื่องกำเนิดไอน้ำกู้คืนความร้อน HRSG ในแนวตั้งที่กำหนดเองในสถานีไฟฟ้า

บทนำ HRSG

ตามชื่อที่แนะนำหมายถึงการใช้ก๊าซเสียในกระบวนการอุตสาหกรรมต่างๆของเสียของเสียหรือความร้อนของเสียที่เป็นของเหลวและความร้อนที่เกิดจากการเผาไหม้ของสารที่ติดไฟได้เพื่อให้น้ำร้อนไปยังหม้อต้มที่มีอุณหภูมิหนึ่งหม้อไอน้ำที่ใช้น้ำมัน หม้อไอน้ำที่ใช้ก๊าซเป็นเชื้อเพลิงและหม้อไอน้ำที่ใช้ถ่านหินพร้อมกล่องควันและการกู้คืนความร้อนจากก๊าซทิ้งเรียกอีกอย่างว่าหม้อไอน้ำความร้อนทิ้งหม้อไอน้ำความร้อนเหลือทิ้งสามารถผลิตน้ำร้อนหรือไอน้ำผ่านการกู้คืนความร้อนเหลือทิ้งเพื่อจัดหาส่วนอื่น ๆ

คุณสมบัติ HRSG

• การเผาไหม้ถ่านหินของก๊าซไอเสียที่มีอุณหภูมิสูงซึ่งปล่อยออกมาจากทางเข้าปล่องควันไปยังหม้อต้มความร้อนทิ้งจากนั้นผ่านเครื่องทำความร้อนเครื่องระเหยและเครื่องประหยัดพลังงานและในที่สุดโดยปล่องไฟที่ปล่อยออกสู่ชั้นบรรยากาศอุณหภูมิของควันไอเสียคือ 150 ~ 180 ℃อุณหภูมิของก๊าซไอเสีย จากอุณหภูมิสูงไปสู่การปลดปล่อยความร้อนโดยอุณหภูมิไอเสียถูกใช้เพื่อทำให้น้ำกลายเป็นไอน้ำ
• น้ำป้อนหม้อไอน้ำจะเข้าสู่เครื่องประหยัดพลังงานก่อนซึ่งน้ำจะดูดซับความร้อนและทำให้อุณหภูมิอิ่มตัวต่ำกว่าความดันถังซักเล็กน้อยและเข้าสู่ถังหลังจากน้ำที่เข้าสู่ถังผสมกับน้ำอิ่มตัวในถังซักแล้วก็จะไป เข้าไปในเครื่องระเหยตามท่อลงด้านล่างถังเพื่อดูดซับความร้อนและเริ่มผลิตไอน้ำโดยปกติแล้วน้ำเพียงบางส่วนจะกลายเป็นไอน้ำดังนั้นส่วนผสมของโซดาจึงไหลในเครื่องระเหย
• ส่วนผสมไอน้ำและน้ำออกจากเครื่องระเหยและเข้าสู่ถังหม้อด้านบนและแยกออกจากกันโดยอุปกรณ์แยกไอน้ำและน้ำ
• น้ำจะตกลงไปในช่องว่างด้านในของถังหม้อและเข้าสู่ส่วนล่างเพื่อดูดซับความร้อนและผลิตไอน้ำต่อไปในขณะที่ไอน้ำจะเข้าสู่ซูเปอร์ฮีตเตอร์จากส่วนบนของถังหม้อและดูดซับความร้อนเพื่อเปลี่ยนไอน้ำอิ่มตัวให้เป็นไอน้ำร้อนยวดยิ่ง ตามขั้นตอนการผลิตไอน้ำสามขั้นตอนที่สอดคล้องกับพื้นผิวทำความร้อนสามขั้นตอน ได้แก่ เครื่องประหยัดพลังงานเครื่องระเหยและฮีตเตอร์หากไม่จำเป็นต้องใช้ไอน้ำร้อนยวดยิ่งจำเป็นต้องใช้ไอน้ำอิ่มตัวเท่านั้นไม่สามารถติดตั้งเครื่องทำความร้อนได้เมื่อมีการอุ่นไอน้ำเครื่องทำความร้อนสามารถ ถูกเพิ่ม

หลักการทำงานของ HRSG

การเผาไหม้ของน้ำมันเตาก๊าซและถ่านหินทำให้เกิดก๊าซหุงต้มที่มีอุณหภูมิสูงเพื่อปลดปล่อยความร้อนก๊าซไอเสียที่มีอุณหภูมิสูงจะเข้าสู่ห้องเตาเผาก่อนจากนั้นจึงเข้าสู่อุปกรณ์กู้คืนความร้อนเหลือทิ้งในกล่องควันด้านหน้าจากนั้นเข้าสู่ท่อดอกไม้ไฟและในที่สุดก็เข้าสู่อุปกรณ์กู้คืนความร้อนทิ้งในท่อระบายของกล่องควันด้านหลังก๊าซไอเสียที่มีอุณหภูมิสูงจะเปลี่ยนเป็นก๊าซไอเสียอุณหภูมิต่ำและถูกระบายออกสู่ชั้นบรรยากาศผ่านทางปล่องไฟเนื่องจากหม้อต้มความร้อนเหลือทิ้งช่วยเพิ่มอัตราการใช้ความร้อนที่ปล่อยออกมาจากการเผาไหม้ของเชื้อเพลิงได้อย่างมากหม้อไอน้ำชนิดนี้จึงประหยัดพลังงานได้มาก .

คุณสมบัติ HDB

พารามิเตอร์ HRSG

โปรไฟล์ HDB
