องค์ประกอบความร้อนหม้อไอน้ำ Manifold ส่วนหัวในรูปแบบแนวนอนที่มีประสิทธิภาพสูง
รายละเอียดสินค้า
| พิมพ์: | การไหลเวียนตามธรรมชาติองค์ประกอบความร้อน | โครงสร้าง: | ท่อดับเพลิง / น้ำ |
|---|---|---|---|
| การใช้: | อุตสาหกรรม / สถานีพลังงาน | เงื่อนไข: | ใหม่ |
| สี: | ความต้องการของลูกค้า | สไตล์: | ตามแนวนอน |
| เน้น |
ท่อร่วมส่วนหัวของหม้อไอน้ำส่วนหัวและท่อร่วม,headers and manifolds |
||
คําอธิบายสินค้า

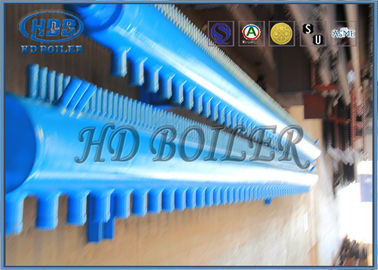

SGS Standard Industrial Boiler Manifold Headers ที่มีประสิทธิภาพสูง
การแนะนำสินค้า
Boiler Manifold Header เป็นท่อชนิดหนึ่งสำหรับผสมสารทำงานของหม้อไอน้ำและให้ความร้อนสม่ำเสมอของสารทำงาน ผนังเตาหม้อน้ำอุตสาหกรรมมักจะประกอบด้วยแถวและแถวของท่อ (ผนังน้ำ) เข้าด้วยกัน แต่บอยเลอร์ปริมาณมาก โครงสร้างที่ซับซ้อน ไม่สามารถทำได้ รับประกันว่าสื่อการทำงานทั้งหมดในท่อของความจุการดูดซับความร้อนจะเหมือนกัน ส่วนต่าง ๆ ของการดูดซับความร้อนแตกต่างกันมาก ส่วนหัวของการติดตั้งสามารถให้แต่ละสื่อทำงานภายในท่อมาบรรจบกันที่นี่ การกระจายไปยังระดับถัดไปในท่อ ดังนั้น เราสามารถลดค่าเบี่ยงเบนทางความร้อน ทำให้ความร้อนปานกลางในการทำงาน การไหลของความเย็น หม้อน้ำ ประสิทธิภาพเชิงความร้อนของหม้อไอน้ำได้รับการปรับให้เหมาะสมเพื่อปรับปรุง นอกจากนี้ ขนาด ปริมาณและรูปแบบของท่อในส่วนบน กลาง และล่างของหม้อไอน้ำ แตกต่าง.
การติดตั้งและการเชื่อมข้อต่อท่อ
โดยทั่วไป มีข้อต่อท่อสองชนิดบนตัวกระบอกส่วนหัวหนึ่งคือข้อต่อท่อเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางมากกว่า 101.6 มม. เช่นข้อต่อท่อรูมือและที่นั่งที่เปิดใกล้กับฝาครอบส่วนหัวและข้อต่อวงแหวน อีกอันเป็นข้อต่อท่อขนาดเล็กที่มีเส้นผ่านศูนย์กลางน้อยกว่า มากกว่า 101.6 มม. ซึ่งใช้สำหรับการเชื่อมแบบผสมผสานของส่วนหัวและหน้าจอหลอดของเครื่องประหยัดพลังงาน ฮีทเตอร์ฮีทเตอร์ และเครื่องทำความร้อนซ้ำ ข้อต่อท่อขนาดเส้นผ่านศูนย์กลางขนาดเล็กที่มีระยะห่างอย่างใกล้ชิดจำนวนมากถูกเชื่อมเข้ากับความยาวทั้งหมดของกระบอกส่วนหัว บางส่วนเป็นข้อต่อท่อสั้น มีความยาวน้อยกว่า 300 มม. และบางส่วนเป็นข้อต่อท่อยาวที่มีความยาว 300 ~ 1700 มม. โค้งงอเป็นรูปร่างที่แน่นอน
รายละเอียด
- แรงดันและอุณหภูมิที่ส่วนหัวต้องทนต่อจะขึ้นอยู่กับส่วนประกอบที่เชื่อมต่อส่วนหัวที่เชื่อมต่อกับเครื่องประหยัดหรือแผงผนังกั้นน้ำมีข้อกำหนดที่รุนแรงน้อยกว่าเกี่ยวกับวัสดุมากกว่าส่วนหัวที่เชื่อมต่อกับเครื่องทำความร้อนพิเศษหรือเครื่องทำความร้อนซ้ำ
- ทั้งนี้ขึ้นอยู่กับอุณหภูมิและความดันของส่วนหัว Vallourec จัดหาท่อที่ทำจากเหล็กกล้าคาร์บอนไปจนถึงเหล็กกล้าเฟอริติกอัลลอยด์สูง เช่น T/P91 หรือ T/P92 โดยมีขนาดตั้งแต่ 88.9 มม. ถึง 406.4 มม.
ความสนใจ
หากมีหมวกฟาง เหล็ก และของอื่นๆ อยู่ในส่วนหัวท่อร่วม เมื่อโรงไฟฟ้าทำงาน จะทำให้เกิดอุบัติเหตุหยุดหม้อไอน้ำได้ง่าย เช่น บูสเตอร์ ดังนั้นต้องควบคุมความสะอาดส่วนหัวอย่างเข้มงวด
ควบคุมคุณภาพ
1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และแท่งเชื่อม
3. รายงานการตรวจสอบ X-ray 100% (ตะเข็บเชื่อม): เพื่อรับประกันคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน
การออกแบบและพัฒนา
รวบรวมพารามิเตอร์ทั้งหมดสำหรับการออกแบบผลิตภัณฑ์ ออกแบบตามกฎระเบียบควบคุมดูแลเทคโนโลยีความปลอดภัยของหม้อไอน้ำ กฎหมาย กฎ ข้อบังคับ และมาตรฐานวิชาชีพอื่นๆ และเป็นไปตามมาตรฐานผลิตภัณฑ์และความต้องการของลูกค้า 100%
การกำกับดูแลและการยืนยัน
ฝ่ายควบคุมคุณภาพและเทคนิคอนุญาตให้หน่วยงานตรวจสอบที่ประจำอยู่ในไซต์ดูแล ตรวจสอบ และทดสอบกระบวนการผลิตหม้อไอน้ำ ยอมรับการควบคุมดูแลหรือการยืนยันของบุคคลที่สามหรือตัวแทนของลูกค้าเกี่ยวกับกระบวนการผลิตหม้อไอน้ำ
พารามิเตอร์
| วัสดุ | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส |
| ความยาว | ตามความต้องการของเครื่องแต่งกาย |
| ช่วงอุณหภูมิ | 300℃~1500℃ |
| เส้นผ่านศูนย์กลาง (OD) | 76mm~914mm |
ใบรับรอง
ข้อมูล บริษัท
- Hua Dong Boiler Co., Ltd. เป็นองค์กรไฮเทคที่เชี่ยวชาญด้านการผลิตหม้อไอน้ำ
- ก่อตั้งขึ้นในช่วงต้นปี 1985 มีฐานการผลิตสองแห่ง บริษัทนี้ครอบคลุมพื้นที่ 400,000 ㎡ พร้อมสินทรัพย์ถาวรมูลค่า 110,000,000 ดอลลาร์สหรัฐมีพนักงาน 1100 คน รวมทั้งช่างเทคนิค 150 คน และช่างเชื่อมรหัส 600 คน
- Hua Dong ถือใบอนุญาตการผลิตสำหรับหม้อไอน้ำเกรด A และภาชนะรับความดันเกรด A1&A2 ที่ออกโดยหน่วยงานกำกับดูแลคุณภาพ การตรวจสอบ และกักกันทั่วไปของจีนนอกจากนี้ยังถือแสตมป์ "S" และ "U" "NB" ที่ออกโดย American Society of Mechanical Engineers;ในขณะเดียวกัน บริษัท นี้ได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001, SO3834, EN12952
