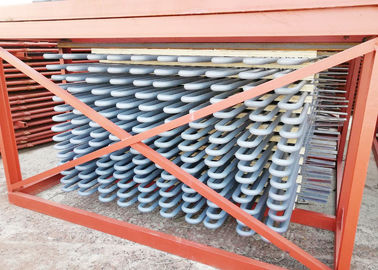

ท่อซุปเปอร์ฮีตเตอร์เปลือยที่มีความหนาความถี่สูงสำหรับหม้อไอน้ำ

เครื่องทำความร้อนแบบท่อสเตนเลสสตีลที่มีความหนาสูงความถี่สูงสำหรับหม้อไอน้ำ

การแนะนำสินค้า

• Superheater เป็นส่วนหนึ่งของหม้อไอน้ำที่ให้ความร้อนกับไอน้ำจากอุณหภูมิอิ่มตัวไปจนถึงอุณหภูมิที่ร้อนเกินไปเรียกอีกอย่างว่าซูเปอร์ฮีตเตอร์ไอน้ำซูเปอร์ฮีตเตอร์สามารถแบ่งออกเป็นชนิดหมุนเวียนชนิดเรเดียลและกึ่งเรเดียลตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวประเภทหน้าจอผนัง ประเภทและประเภทผนังประกอบด้วยท่อคู่ขนานและท่อร่วมทางเข้าและทางออก
• หม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มี superheaters เนื่องจากกระบวนการทางอุตสาหกรรมและสิ่งอำนวยความสะดวกในการดำรงชีวิตจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้นในสถานีไฟฟ้าตู้รถไฟและหม้อไอน้ำทางทะเลมักจะติดตั้งซูเปอร์ฮีตเตอร์เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนหมุนเวียนของโรงไฟฟ้าพลังไอน้ำทั้งหมด

ฟังก์ชั่น

1. ซูเปอร์ฮีตเตอร์คือไอน้ำอิ่มตัวที่ให้ความร้อนในอุณหภูมิหนึ่งของอุปกรณ์ไอน้ำร้อนยวดยิ่ง

2. หลังจากที่ไอน้ำอิ่มตัวถูกทำให้ร้อนเป็นไอน้ำร้อนยวดยิ่งความสามารถในการทำงานของไอน้ำในกังหันไอน้ำจะดีขึ้นนั่นคือเอนทาลปีของไอน้ำที่มีประโยชน์ในกังหันไอน้ำจะเพิ่มขึ้นซึ่งจะช่วยเพิ่มประสิทธิภาพรอบการทำงานของเครื่องยนต์ความร้อน

3. นอกจากนี้การใช้ไอน้ำร้อนยังสามารถลดความชื้นไอเสียของไอน้ำของกังหันไอน้ำหลีกเลี่ยงการกัดกร่อนของใบกังหันไอน้ำและสร้างสภาวะที่เอื้ออำนวยสำหรับการลดความดันไอเสียของไอน้ำต่อไปและการทำงานที่ปลอดภัยของกังหันไอน้ำ .

การบิดเบือน

การเปลี่ยนแปลงสภาพการทำงานของหม้อไอน้ำเช่นระดับโหลดการเปลี่ยนเชื้อเพลิงการเปลี่ยนสภาพการเผาไหม้ ฯลฯ ล้วนมีผลกระทบต่ออุณหภูมิของไอน้ำของท่อระบายความร้อนสูงดังนั้นในหม้อไอน้ำของสถานีไฟฟ้าจึงมีวิธีการปรับอุณหภูมิไอน้ำของหม้อไอน้ำเพื่อให้มีความเสถียรที่ ค่าที่ระบุวิธีการที่ใช้ทั่วไป ได้แก่ :

(1) ด้วยเครื่องฉีดน้ำหรือตัวลดอุณหภูมิพื้นผิวปรับอุณหภูมิไอน้ำโดยตรง

(2) ด้วยเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันเต้าเสียบของเตาเผา

(3) ด้วยการปรับการหมุนเวียนควันการดูดซับความร้อนซูเปอร์ฮีทเตอร์เมื่อโหลดหม้อไอน้ำเพิ่มขึ้นค่าอุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและทางออกของฮีตเตอร์ไหลจะเพิ่มขึ้นในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของซูเปอร์ฮีตเตอร์แบบกระจายจะลดลงหากซูเปอร์ฮีตเตอร์แบบหมุนเวียนรังสี ซูเปอร์ฮีตเตอร์และซูเปอร์ฮีตเตอร์กึ่งรังสีจะรวมกันและกำหนดค่าไว้อย่างเหมาะสมอุณหภูมิของไอน้ำที่ทางออกอาจเปลี่ยนแปลงน้อยลงเมื่อภาระและเงื่อนไขการเผาไหม้เปลี่ยนไปการดูดซับความร้อนและอัตราการไหลของไอน้ำของท่อคู่ขนานในกองซุปเปอร์ฮีตเตอร์จะแตกต่างกันในการทำงานตามลำดับ เพื่อหลีกเลี่ยงอุณหภูมิที่สูงเกินไปในแต่ละท่อซูเปอร์ฮีตเตอร์จะถูกแบ่งออกเป็นกลุ่มท่อหลายกลุ่มในหม้อไอน้ำขนาดใหญ่ไอน้ำของแต่ละกลุ่มท่อจะถูกผสมกับกล่องเก็บของนอกเตาเผาและท่อนำไอน้ำถูกใช้เพื่อทำการขนย้ายแต่ละกลุ่มท่อเพื่อหลีกเลี่ยงความแตกต่างของอุณหภูมิที่มากเกินไประหว่างแต่ละท่อ

ความแตกต่าง

ความสนใจ

• Superheating เพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหันซึ่งหลีกเลี่ยงการกัดเซาะของใบมีด
•ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อกำจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป
•ซูเปอร์ฮีตเตอร์โดยทั่วไปจะมีวงจรท่อหลายตัวขนานกับการโค้งกลับหนึ่งหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว
•ความร้อนจากก๊าซร้อนไปยังไอในเครื่องทำความร้อนจะถูกถ่ายเทที่อุณหภูมิสูง
•ดังนั้นส่วนพรหมของ superheater จึงถูกจัดเรียงใน counterflow และส่วนทุติยภูมิในการไหลแบบขนานเพื่อลด temp.stressing ของผนังท่อ

ข้อมูล บริษัท

Hua Dong Boiler Co. , Ltd. เป็นองค์กรไฮเทคที่เชี่ยวชาญในการผลิตหม้อไอน้ำก่อตั้งขึ้นในต้นปี 1985 มีฐานการผลิตสองแห่ง บริษัท นี้ครอบคลุมพื้นที่ 400,000 ㎡ด้วยสินทรัพย์ถาวรจำนวน 110,000,000 เหรียญสหรัฐมีพนักงาน 1100 คนรวมถึงช่างเทคนิค 150 คนและช่างเชื่อม 600 คนHua Dong ถือใบอนุญาตการผลิตหม้อไอน้ำเกรด A และภาชนะรับความดันเกรด A1 และ A2 ที่ออกโดยหน่วยงานดูแลคุณภาพการตรวจสอบและกักกันทั่วไปของจีนนอกจากนี้ยังมีตราประทับ "S" และ "U" "NB" ที่ออกโดย American Society of Mechanical Engineers;ในขณะเดียวกัน บริษัท นี้ได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001, SO3834, EN12952
