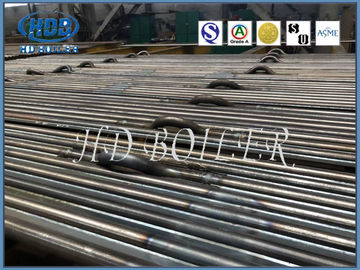

อะไหล่หม้อไอน้ำท่อกำแพงน้ำสำหรับโรงไฟฟ้าอุตสาหกรรมมาตรฐาน ASME

หม้อไอน้ำกู้ความร้อนอะไหล่ท่อผนังน้ำสแตนเลส / โลหะผสมเหล็กมาตรฐาน ASME ประสิทธิภาพสูง

รายละเอียดสินค้า

ชื่อเต็มของ "ท่อน้ำผนัง" ชื่อเก่าของ "กำแพงน้ำ" หรือที่เรียกว่า "ท่อเพิ่มขึ้น" โดยปกติจะวางในแนวตั้งบนผนังด้านในของผนังเตาส่วนใหญ่จะใช้เพื่อดูดซับความร้อนที่แผ่ออกมาจาก เปลวไฟและก๊าซไอเสียอุณหภูมิสูงในเตาเป็นประเภทหลักของพื้นผิวทำความร้อนระเหยของหม้อไอน้ำสมัยใหม่ทุกชนิดและเป็นส่วนประกอบพื้นฐานของวงจรหมุนเวียนน้ำในหม้อไอน้ำเนื่องจากทั้งการระบายความร้อนและการป้องกันผนังเตาดังนั้นชื่อ .

เดิมทีกำแพงน้ำได้รับการออกแบบมาเพื่อไม่ให้ร้อน แต่เพื่อทำให้เตาเย็นลงจากความเสียหายที่อุณหภูมิสูงต่อมาเนื่องจากมีฟังก์ชั่นการแลกเปลี่ยนความร้อนที่ดีจึงค่อยๆเปลี่ยนถังอบไอน้ำเป็นส่วนทำความร้อนหลักของหม้อไอน้ำ

ประเภท

ตามประเภทโครงสร้างส่วนใหญ่มีสามประเภทคือประเภทท่อเบาชนิดฟิล์มและชนิดท่อหนามผนังระบายความร้อนด้วยน้ำของท่อออปติกประกอบด้วยท่อเหล็กไร้รอยต่อทั้งแถวพร้อมโครงสร้างที่เรียบง่ายที่สุดผนังระบายความร้อนด้วยน้ำเมมเบรน เป็นท่อครีบผนังระบายความร้อนด้วยน้ำที่ดีจำนวนมากที่มีการเชื่อมแบบจุดเข้าด้วยกันเพื่อให้กลายเป็นพื้นผิวความร้อนคอมโพสิตที่ปิดสนิทไม่เพียง แต่สามารถปรับปรุงความหนาแน่นของอากาศในห้องเตาเผาลดการรั่วไหลของอากาศ แต่ยังสามารถป้องกันผนังเตา เพื่อให้น้ำหนักของผนังเตาลดลงโครงสร้างจึงง่ายขึ้นผนังระบายความร้อนด้วยท่อหนามถูกเชื่อมบนท่อระบายความร้อนด้วยน้ำยาวหลาย 20 ~ 25 มม. เส้นผ่านศูนย์กลาง 6 ~ 12 มม. พินแล้วเคลือบด้วยพลาสติกทนไฟแร่โครเมี่ยม เพื่อลดการดูดซับความร้อนของผนังระบายความร้อนด้วยน้ำในส่วนนี้ให้ปรับปรุงอุณหภูมิของพื้นที่เผาไหม้ให้เหมาะกับการเกิดเพลิงไหม้โดยเฉพาะอย่างยิ่งในโอกาสที่ยากลำบากหรือเตาหลอมตะกรันเหลวกดตกแต่งสถานที่ hประเภทผนัง ave และอยู่ระหว่างประเภทผนัง (คือหน้าร้อนคู่) ผนังระบายความร้อนด้วยน้ำสองชนิดเดิมส่วนใหญ่ฝังอยู่ในผนังด้านในของผนังเตาซึ่งดูดซับความร้อนไว้ด้านหนึ่งส่วนหลังส่วนใหญ่จะติดตั้งไว้ตรงกลาง ของเตาหม้อไอน้ำขนาดใหญ่เตาทั้งหมดจะถูกแยกออกเป็นสองส่วนแยกกันความร้อนสองด้าน

ข้อมูลจำเพาะ

ฟังก์ชั่น

1. ผนังระบายความร้อนด้วยน้ำคือความร้อนที่เปล่งประกายอุณหภูมิสูงที่ดูดซับโดยเปลวไฟในห้องเชื้อเพลิงซึ่งทำให้น้ำที่เข้าสู่ผนังระบายความร้อนด้วยน้ำระเหยเป็นไอน้ำอิ่มตัว

2. ป้องกันผนังเตา.ผนังระบายความร้อนด้วยน้ำถูกวางไว้ทุกด้านเพื่อแยกห้องเผาไหม้ออกจากผนังเตาและป้องกันไม่ให้ผนังเตาเผาไหม้

3. ลดความซับซ้อนของโครงสร้างผนังเตาเพื่อการติดตั้งที่ง่ายและใส่ใจกับเครือข่ายป้องกันแรงเสียดทานและการป้องกันการระเบิดของหม้อไอน้ำ

4. ท่อผนังระบายความร้อนด้วยน้ำสามารถดูดซับความร้อนจากรังสีได้ดีและความเข้มของการระเหยเป็น 4 เท่าของมัดท่อพาความร้อนการเพิ่มท่อผนังระบายความร้อนด้วยน้ำในเตาเผาอย่างเหมาะสมจะช่วยลดจำนวนการพาความร้อนและพื้นผิวความร้อน

หน้าจอระบายความร้อนด้วยน้ำใช้เพื่อแยกความแตกต่างของผนังระบายความร้อนด้วยท่อแสงในช่วงต้นผนังระบายความร้อนด้วยน้ำของหม้อไอน้ำรุ่นแรกเป็นท่อแนวตั้งรอบเตาและผนังระบายความร้อนด้วยน้ำล้อมรอบด้วยผนังเตาหนาท่อระบายความร้อนด้วยน้ำของหม้อไอน้ำปัจจุบันมีครีบทั้งสองด้านและครีบท่อสองอันที่อยู่ติดกันเชื่อมต่อกันเพื่อสร้างหน้าจอระบายความร้อนด้วยน้ำซึ่งกระจายอยู่รอบ ๆ เตา

ข้อดี

1. ปิดผนึกผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้

2. ทำให้เกิดการระบายความร้อนด้วยน้ำเต็มรูปแบบของห้องเผาไหม้ซึ่งจะเป็นประโยชน์ในการป้องกันการก่อตัวของโค้กในกรณีของการเผาไหม้ที่รุนแรงขึ้น

3. ความจุขนาดเล็กของการจัดเก็บความร้อนความร้อนอย่างรวดเร็วของห้องเผาไหม้และการระบายความร้อนอย่างรวดเร็วสามารถลดระยะเวลาในการระบายความร้อนของหม้อไอน้ำเริ่มและหยุดได้

4. ควรใช้ผนังเตาท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกในการระงับ

5. เมื่อเทียบกับหลอดออปติคอลความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น

6. ระดับก่อนการรวมกันของส่วนประกอบหม้อไอน้ำได้รับการปรับปรุงซึ่งสะดวกและลดภาระงานในการติดตั้ง

ควบคุมคุณภาพ

1. พื้นที่ก่อสร้าง 200,000 ตร.ม.

2. วิศวกร 150 คน

3. ช่างเชื่อม 600 รหัส

4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)

5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ

6. ระบบคุณภาพ ISO 9001: 2008

7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า

8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB

การประชุมเชิงปฏิบัติการ
