ผนังเมมเบรนหม้อไอน้ำอุตสาหกรรมสำหรับการรีไซเคิลน้ำการเชื่อมใต้น้ำอัตโนมัติ
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | เชื้อเพลิง: | ถ่านหิน / แก๊ส / ถ่านหินเป็นเชื้อเพลิง / น้ำร้อน |
|---|---|---|---|
| ประเภท: | การประหยัดพลังงาน | วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิมเป็นต้น |
| สเปค: | ที่กำหนดเอง | การบรรจุ: | แพ็คเกจโครงเหล็ก |
| เน้น |
แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |
||
คําอธิบายสินค้า
แผงผนังน้ำหม้อไอน้ำอุตสาหกรรมสำหรับการรีไซเคิลน้ำการเชื่อมใต้น้ำอัตโนมัติ
แนะนำผลิตภัณฑ์

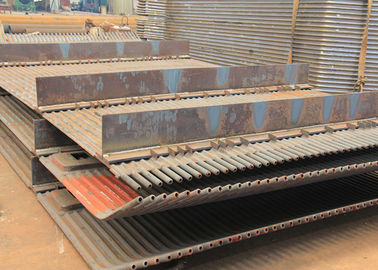

Water Wall Panels ใช้ในหม้อไอน้ำสมัยใหม่เพื่อลดการสูญเสียความร้อนเนื่องจากก๊าซมีลักษณะแน่นและลดต้นทุนฉนวนเราสร้างแผงผนังน้ำโดยใช้เครื่องเชื่อม Fin to Tube อัตโนมัติและ Tube Panel Benders ขนาดใหญ่เพื่อให้ได้รูปทรงที่ต้องการซึ่งสามารถมี Stub Welded to Headers ได้เราจัดหาแผงที่มีช่องเปิดท่อระบายน้ำแบบบูรณาการในแผง
รายละเอียดสินค้า
ท่อน้ำผนังถูกจัดเรียงในแนวตั้งรอบ ๆ เตาเผาและหน้าที่หลักของมันคือการดูดซับความร้อนจากการแผ่รังสีจำนวนมากจากก๊าซหุงต้มที่มีอุณหภูมิสูงและในเวลาเดียวกันเพื่อลดความเสียหายของตะกรันและก๊าซหุงต้มที่มีอุณหภูมิสูง เข้ากับผนังเตาและป้องกันผนังเตาปลายด้านล่างของท่อผนังน้ำเชื่อมต่อกับกล่องเก็บด้านล่างซึ่งเชื่อมต่อกับช่องว่างน้ำของถังหม้อผ่านท่อที่ลงมาปลายด้านบนเชื่อมต่อโดยตรงกับถังหม้อด้านบนหรือเชื่อมต่อกับกล่องเก็บส่วนบนผ่านท่อไอน้ำและเชื่อมต่อกับถังหม้อสร้างระบบหมุนเวียนน้ำของผนังกั้นน้ำ
ท่อผนังน้ำมักใช้หมายเลข10 หรือไม่ท่อเหล็กไร้รอยต่อ 20 ท่อที่มีเส้นผ่านศูนย์กลางภายนอก 51 ~ 76 มม. และความหนาของผนัง 3.5 ~ 6.0 มม. ระยะห่างระหว่างกึ่งกลางของท่อโดยทั่วไปคือ 1 ของเส้นผ่านศูนย์กลางภายนอกของท่อ 25 ~ 2 เท่าหลอดไฟและท่อครีบ ในหม้อไอน้ำอุตสาหกรรมโดยทั่วไปใช้ผนังท่อน้ำเบาเพื่อลดน้ำหนักของผนังเตามักใช้ท่อครีบเพื่อสร้างผนังระบายความร้อนด้วยน้ำเมมเบรนสำหรับหม้อไอน้ำแบบโหลดเร็วซึ่งสามารถป้องกันผนังเตาได้ อย่างละเอียดมากขึ้นช่วยลดอุณหภูมิของผนังเตาและลดน้ำหนักและความหนาของผนังเตา
โดยทั่วไปท่อผนังน้ำจะได้รับการแก้ไขที่ส่วนบนส่วนล่างของส่วนขยายอิสระกล่องเก็บส่วนบนของท่อผนังน้ำได้รับการแก้ไขบนโครงยึดหรือเชื่อมต่อกับถังหม้อด้านบนและกล่องเก็บด้านล่างจะถูกระงับโดย ท่อน้ำผนังท่อผนังน้ำนั้นถูก จำกัด ให้เคลื่อนที่ไปตามแนวนอนโดยใช้ตะขอเพื่อให้สามารถเลื่อนขึ้นและลงได้เท่านั้น
กล่องรวบรวมด้านบนและด้านล่างที่เชื่อมต่อกับท่อน้ำผนังทำจากท่อเหล็กไร้รอยต่อที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นปลายทั้งสองด้านของกล่องเก็บรวบรวมมีรูมือสำหรับการกำจัดตะกรันกล่องเก็บด้านล่างยังมีท่อน้ำเสียปกติให้ ขจัดตะกรันที่สะสมอยู่ในน้ำในหม้อต้มและใช้เมื่อหม้อไอน้ำว่างเปล่า
ข้อดี
1. ตรวจสอบการปิดผนึกของผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้
2. บรรลุการหล่อเย็นด้วยน้ำเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันการเผาไหม้ในกรณีของการเผาไหม้ที่รุนแรง
3. ด้วยความจุขนาดเล็กห้องเผาไหม้จะร้อนขึ้นอย่างรวดเร็วและเย็นลงอย่างรวดเร็วซึ่งสามารถลดระยะเวลาการทำความเย็นของหม้อไอน้ำที่เริ่มต้นและหยุดลง
4. เหมาะสำหรับใช้ผนังเตาวางท่อเพื่อลดภาระของโครงหม้อไอน้ำและอำนวยความสะดวกในการระงับ
5 เมื่อเทียบกับท่อแสงความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น
6. ปรับปรุงระดับก่อนการประกอบชิ้นส่วนหม้อไอน้ำสะดวกและลดภาระงานติดตั้ง
รายละเอียดสินค้า
| ชื่อ | แผงน้ำเมมเบรน |
| วัสดุ | เหล็กกล้าคาร์บอนโลหะผสมสแตนเลส |
| ขนาดท่อ | Φ38 - 76 มม. หรือตามความจำเป็น |
| มาตรฐาน | ISO, ASME |
| รุ่น | ติด |
| แอปพลิเคชัน | ติดตั้งได้รอบ ๆ ห้องเผาไหม้หม้อไอน้ำ |
คุณสมบัติ
1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT (การตรวจสอบโดยไม่ทำลาย) 100% ของแผ่นเหล็กท่อและแกนเชื่อม
3. รายงานการตรวจเอ็กซ์เรย์ 100% (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันและความปลอดภัยในการทำงานมาตรฐาน
ข้อดี
1. ตรวจสอบการปิดผนึกของผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้
2. ทำให้เกิดการระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันไม่ให้เกิดการเผาไหม้ภายใต้สภาวะของการเผาไหม้ที่รุนแรงขึ้น
3. ความจุในการเก็บความร้อนต่ำความร้อนอย่างรวดเร็วและการระบายความร้อนของห้องเผาไหม้ซึ่งสามารถลดระยะเวลาการทำความเย็นของหม้อไอน้ำที่เริ่มต้นและหยุดลง
4. เหมาะสำหรับใช้ผนังเตาวางท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้อย่างมากและช่วยในการระงับ
5 เมื่อเทียบกับท่อแสงความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น
6. ปรับปรุงระดับก่อนการประกอบของส่วนประกอบหม้อไอน้ำอำนวยความสะดวกและลดภาระงานติดตั้ง
การรับรอง
HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน ได้แก่
- พื้นที่การผลิต 200,000 ตร.ม.
- วิศวกร 150 คน
- ช่างเชื่อมที่มีรหัส 600 ตัว
- ผู้ตรวจสอบที่ได้รับอนุญาต 60 คน (รวมถึงผู้สอนระดับ NDT-lll)
- เกรดเอใบอนุญาตสำหรับการออกแบบและผลิตหม้อไอน้ำ (ออกโดยหน่วยงานกำกับดูแลและตรวจสอบคุณภาพของรัฐ)
- ISO 90001: 2008 ระบบคุณภาพ
- กับฉัน ใบรับรองหม้อไอน้ำยูทิลิตี้
- ASME'S ',' U ' และ NB การอนุมัติตราประทับ
จุดเด่นของผลิตภัณฑ์
แผงผนังน้ำหม้อไอน้ำอุตสาหกรรมสำหรับการรีไซเคิลน้ำการเชื่อมใต้น้ำอัตโนมัติ แนะนำผลิตภัณฑ์ Water Wall Panels ใช้ในหม้อไอน้ำสมัยใหม่เพื่อลดการสูญเสียความร้อนเนื่องจากก๊าซมีลักษณะแน่นและลดต้นทุนฉนวนเราสร้างแผงผนังน้ำโดยใช้เครื่องเชื่อม Fin to Tube อัตโนมัติและ Tube Panel Benders ขนาดใหญ่เพื่อให้ได้รูปทร...
