ฮีตเตอร์ฐานนิกเกิลที่กำหนดเองและส่วนแลกเปลี่ยนความร้อนของเครื่องทำความร้อนด้วยโล่

ฮีทเตอร์ฮีทเตอร์ฮีทเตอร์และฮีทเตอร์แบบพิเศษด้วยนิกเกิลเบสพร้อมโล่ ส่วนแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง

รายละเอียดสินค้าของ Superheater และ Reheater

ซุปเปอร์ฮีทเตอร์
โรงไฟฟ้าเชื้อเพลิงฟอสซิลมักจะมีส่วนฮีทเตอร์พิเศษในเตาผลิตไอน้ำ ไอน้ำจะผ่านอุปกรณ์การทำให้แห้งภายในถังอบไอน้ำไปยังฮีทเตอร์ฮีทเตอร์ ซึ่งเป็นชุดของท่อในเตาเผาไอน้ำจะดึงพลังงานจากก๊าซไอเสียที่ร้อนออกนอกท่อมากขึ้น และตอนนี้อุณหภูมิของไอน้ำก็ร้อนจัดเหนืออุณหภูมิอิ่มตัว

เครื่องทำความร้อน
เตาหลอมของโรงไฟฟ้าอาจมีส่วนเครื่องทำความร้อนที่มีท่อที่ให้ความร้อนจากก๊าซไอเสียร้อนนอกท่อไอน้ำเสียจากกังหันแรงดันสูงจะถูกส่งผ่านท่อความร้อนเหล่านี้เพื่อรวบรวมพลังงานมากขึ้นก่อนที่จะขับกังหันแรงดันปานกลางและแรงดันต่ำ

ฟังก์ชั่นผลิตภัณฑ์ของ Superheater และ Reheater

ซุปเปอร์ฮีทเตอร์

1. หน้าที่ของฮีทเตอร์ฮีทเตอร์ในโรงไฟฟ้าพลังความร้อนคือการขจัดความชื้นสุดท้าย (1 ถึง 2%) จากไอน้ำอิ่มตัวที่ออกมาจากหม้อไอน้ำ และเพิ่มอุณหภูมิให้สูงกว่าอุณหภูมิอิ่มตัวเพียงพอ

2. การให้ความร้อนแบบ super-heating จะช่วยเพิ่มประสิทธิภาพโดยรวมของวงจรโดยรวม และหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหัน ซึ่งจะช่วยหลีกเลี่ยงการกัดเซาะของใบมีด

3. ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อขจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนจัด

4.Super-heaters มักจะมีวงจรท่อหลายแบบขนานกับโค้งกลับอย่างน้อยหนึ่งเส้นซึ่งเชื่อมต่อระหว่างส่วนหัว

เครื่องทำความร้อน

1. หน้าที่ของเครื่องทำความร้อนซ้ำคือการให้ความร้อนแก่ไอน้ำที่ขยายตัวบางส่วนจากกังหันอีกครั้ง

ทำเช่นนี้เพื่อให้ไอน้ำยังคงแห้งสนิทตลอดขั้นตอนสุดท้ายของกังหัน

2. ตำแหน่ง: ก่อนหรือหลังฮีทเตอร์หมุนเวียนในโซนพาความร้อนของหม้อไอน้ำยูทิลิตี้ในหม้อไอน้ำแรงดันสูงที่ทันสมัย ​​เครื่องทำความร้อนมักจะแบ่งออกเป็นสองส่วน

3. ส่วนหลักวางอยู่ในโซนพาความร้อนและส่วนรองวางอยู่ที่ทางออกเตาเผาที่ห้อยลงมาจากด้านบน

4. การพิจารณาการออกแบบสำหรับเครื่องทำความร้อนซ้ำนั้นคล้ายกับเครื่องทำความร้อนแบบพิเศษ

5. มีอุณหภูมิเอาต์พุตเท่ากัน แต่แรงดันไอน้ำอยู่ที่ประมาณ 20-25% ของอุณหภูมิในเครื่องทำความร้อนพิเศษดังนั้นโลหะผสมเหล็กเกรดต่ำจึงสามารถนำมาใช้เป็นเครื่องทำความร้อนซ้ำได้

ประเภท ข้อดี ข้อเสีย วิธีรองรับ

จี้-type

1. การสนับสนุนโครงสร้างที่มั่นคง

2. การอุดตันของการไหลโดยไอน้ำควบแน่น

3. ต้องรีสตาร์ทช้าเพื่อล้างน้ำที่สะสมอยู่ด้านล่างได้รับการสนับสนุนจากเบื้องบน

Inverted-type

1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น

2. ขาดความแข็งแกร่งของโครงสร้างโดยเฉพาะในการไหลของก๊าซความเร็วสูง รองรับจากด้านล่าง

แนวนอน-type

1. การระบายน้ำที่เหมาะสม

2. ความแข็งแกร่งของโครงสร้างที่ดี

พวกเขาไม่ได้ดูเปลวไฟโดยตรงดังนั้นพวกเขาส่วนใหญ่มาจากประเภทพาความร้อนมักจะได้รับการสนับสนุนในท่อก๊าซแนวตั้งขนานกับเตาหลัก

รายละเอียดของ Superheater และ Reheater

เกณฑ์การผลิตและการยอมรับของ Superheater และ Reheater

1.JB/T1611 " ข้อกำหนดทางเทคนิคสำหรับการผลิตท่อหม้อน้ำ "

2.JB/T1612 "เงื่อนไขทางเทคนิคการทดสอบแรงดันหม้อไอน้ำ"

3.JB/T1613 "ข้อกำหนดทางเทคนิคสำหรับการเชื่อมชิ้นส่วนแรงดันของหม้อไอน้ำ"

4.JB/T1615"ข้อกำหนดทางเทคนิคสำหรับการพ่นสีและการบรรจุหม้อไอน้ำ"

5. JB/T3375 "กฎการรับวัสดุสำหรับการก่อสร้างหม้อไอน้ำ"

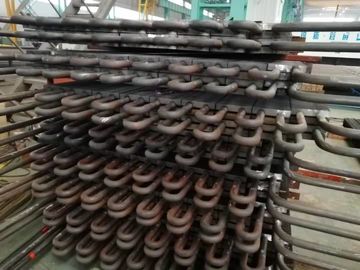

การแสดงสินค้า
