การกู้คืนความร้อนท่อเมมเบรนหม้อไอน้ำ, การก่อสร้างผนังน้ำทาสี

การกู้คืนความร้อนท่อเมมเบรนหม้อไอน้ำ, การก่อสร้างผนังน้ำทาสี

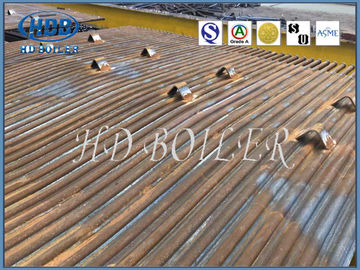

แนะนำผนังเมมเบรนหม้อไอน้ำ

1. ผนังเมมเบรนใช้กันอย่างแพร่หลายในหม้อไอน้ำสำหรับสาธารณูปโภค / สถานีไฟฟ้าเป็นส่วนแลกเปลี่ยนความร้อน

2. แผ่นผนังเมมเบรนถูกรวมเข้ากับท่อเหล็กและแฟลตเพื่อให้แน่ใจว่ามีการปิดผนึกที่ดีและลดปัจจัยการรั่วไหลของอากาศของหม้อไอน้ำที่มีค่าลบอย่างมีนัยสำคัญปรับปรุงสภาพการเผาไหม้ในเตาเผา

3. แผ่นผนังเมมเบรนช่วยเพิ่มพื้นผิวความร้อนจากรังสีและประหยัดการใช้เหล็ก

การผลิต

HD Boiler ใช้เทคโนโลยีการเชื่อมอาร์กใต้น้ำเพื่อผลิตกำแพงน้ำตามข้อกำหนดที่เป็นมิตรกับสิ่งแวดล้อม

นอกจากนี้ยังสามารถรับประกันการก่อสร้างและการปิดผนึกที่แข็งแรง

คุณสมบัติโครงสร้าง

1. ตรวจสอบและปรับความกว้างความยาวความเรียบและเส้นทแยงมุมของแถวท่อเมื่อแถวท่อที่แบ่งส่วนถูกยกเข้ากับโครงรวมกันหากความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนดครีบสามารถ ตัดตามความยาวที่เหมาะสมปรับตามขนาดที่กำหนดแล้วเชื่อมใหม่เมื่อความแตกต่างในแนวทแยงของแถวท่อเกินกว่า lOmm สามารถตัดครีบระหว่างท่อบางท่อที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อขจัดความแตกต่างในแนวทแยงและ จากนั้นสามารถเชื่อมครีบได้เมื่อความไม่สม่ำเสมอของแถวท่อเกินช่วงที่อนุญาตสามารถใช้โครงโครงสำหรับตั้งสิ่งของเพื่อแก้ไขความดันด้านบนของแม่แรงได้

2. ข้อต่อก้นของท่อแตกต่างจากท่อเดียวรอยเชื่อมของท่อเดียวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อมซึ่งไม่มีผลกับท่ออื่น ๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมแบบก้นท่อถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับการเชื่อมการเชื่อมไปที่ปลายท่อที่เกิดจากการเสียรูปนั้นมีขนาดใหญ่มากดังนั้นก่อนการเชื่อมแบบก้นจะต้องมีการกวาดล้างก้นของการเชื่อมนี้ ควรวัดข้อต่ออย่างละเอียดและตามระยะห่างของก้นมีขนาดเล็กเกินไปปานกลางและใหญ่เกินไปหากระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไปต้องใช้วิธีการตัดท่อแทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะสามารถบัดกรีได้เพื่อลดความผิดปกติของการหดตัวของการเชื่อมท่อควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้

3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังขี้เถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้านหลังมีมุมเปลวไฟดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปทรงพิเศษกว่า ดังนั้นจึงเป็นเรื่องยากที่จะรวมเข้าด้วยกัน

4. ลูกพาสเดียวของท่อผนังน้ำด้านหลังแตกต่างจากท่อพื้นผิวทำความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมทนไฟจำนวนของท่อดัดมุมที่ทนไฟจะเท่ากับของท่อด้านหลัง ผนังน้ำเพื่อเพิ่มความแข็งแกร่งของมุมทนไฟนอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรงเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลางเท่ากัน (สาม - ท่อสาขา) ติดตั้งในท่อตรงและทางแยกระหว่างรถถังพันธมิตรด้านบนมีช่องปากΦ 5 มม. หรือΦ จำกัด 10 มม. ด้วยวิธีนี้ท่อโค้งงอขนาดกลางที่ใช้งานได้ส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งงอขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีปริมาณการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น

คุณสมบัติ

1. การก่อสร้างที่แข็งแรง
2. มีความแข็งแรงสูง
3. ขนาดที่ถูกต้อง
4. ทนต่อการกัดกร่อน

ข้อดี

การประชุมเชิงปฏิบัติการ
