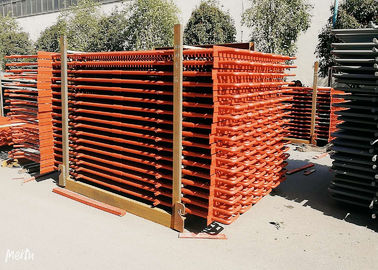

ชิ้นส่วนหม้อไอน้ำเหล็กตัวแลกเปลี่ยนความร้อน Superheater Coil สำหรับสถานีพลังงานความร้อน

ชิ้นส่วนหม้อไอน้ำเหล็ก Superheater หลัก / รองและเครื่องทำความร้อนเป็นเครื่องแลกเปลี่ยนความร้อนสำหรับสถานีพลังงานความร้อน

รายละเอียดสินค้าของ Boiler Superheater and Reheater

สำหรับหม้อไอน้ำของโรงไฟฟ้า เป็นวิธีที่สำคัญในการเพิ่มความประหยัดทางความร้อนของโรงไฟฟ้าพลังความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูกจำกัดด้วยวัสดุที่เป็นโลหะการออกแบบเครื่องทำความร้อนพิเศษจะต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนนั้นต่ำกว่าอุณหภูมิที่อนุญาตของความต้านทานการเกิดออกซิเดชันของเหล็ก และในขณะเดียวกันต้องแน่ใจว่ามีความแข็งแรงทางกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำ หม้อไอน้ำสำหรับโรงไฟฟ้าในประเทศของเรามักใช้แรงดันสูง อุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดัน subcritical พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่น้อยยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มแรงดันไอน้ำ เพื่อลดความชื้นไอน้ำของหางกังหันไอน้ำรวมทั้งปรับปรุงการประหยัดความร้อนของโรงไฟฟ้า ระบบทำความร้อนกลางถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้าพารามิเตอร์สูง เช่น การส่งไอเสียของแรงดันสูง กระบอกสูบในกังหันไอน้ำกลับมาร้อนอีกครั้งในหม้อไอน้ำให้มีอุณหภูมิสูง จากนั้นจึงส่งกลับไปยังกระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำ ขยายและทำงานองค์ประกอบสำหรับการอุ่นซ้ำเรียกว่าเครื่องทำความร้อนซ้ำ

โดยทั่วไป ไอน้ำร้อนในฮีทฮีทแรงดันสูงเรียกว่าไอร้อนยวดยิ่ง ไอน้ำที่ร้อนด้วยเครื่องทำความร้อนซ้ำเรียกว่าไอร้อนซ้ำพารามิเตอร์ของไอน้ำร้อนนั้นสัมพันธ์กับความประหยัดของการหมุนเวียนความร้อนโดยทั่วไป ความดันของไอน้ำร้อนจะอยู่ที่ประมาณหนึ่งในห้าของแรงดันไอน้ำร้อนยวดยิ่ง และอุณหภูมิของไอน้ำร้อนยิ่งยวดเกือบจะเท่ากันกับของไอน้ำแบบหลังตัวอย่างเช่นในประเทศของเราสำหรับหม้อไอน้ำที่มี 125MW, 400t / h พารามิเตอร์สำหรับไอน้ำร้อนยวดยิ่งคือ 133.7Mpa และ 555 องศาแรงดันขาเข้าและทางออกของไอน้ำร้อนคือ 2.5 / 2.35MPa อุณหภูมิของพวกเขาคือ 555 องศาเช่นกันสำหรับหม้อไอน้ำที่มี 200MW, 670t/h พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 13.7MPa, 540 องศา;แรงดันขาเข้าและทางออกคือ 2.7 / 2.5Mpa และอุณหภูมิก็ 540 องศาเช่นกันสำหรับหม้อไอน้ำแบบหมุนเวียนควบคุมความดัน subcritical ที่มี 300MW, 600MW, พารามิเตอร์ไอน้ำร้อนยวดยิ่งคือ 18.27Mpa, 540 องศา;แรงดันขาเข้าและทางออกคือ 3.83/3.63MPa อุณหภูมิยัง 540 องศาการใช้ระบบทำความร้อนด้วยไอน้ำสามารถเพิ่มการประหยัดความร้อนสำหรับโรงไฟฟ้าได้ 4-5%ในประเทศของเรา หน่วยที่มีกำลังการผลิตมากกว่า 125MW ทั้งหมดจะใช้ระบบอุ่นซ้ำระดับกลางครั้งเดียว และในต่างประเทศ ระบบอุ่นซ้ำระดับกลางสองครั้งจะถูกนำไปใช้กับบางหน่วยที่มีพารามิเตอร์สูงกว่า

ในหม้อไอน้ำสมัยใหม่ การใช้การดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำนั้นมากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวทำงาน ดังนั้นพื้นผิวที่ให้ความร้อนของฮีทฮีทและเครื่องทำความร้อนซ้ำจะมีสัดส่วนที่มากในพื้นผิวที่ให้ความร้อนทั้งหมดของหม้อไอน้ำ และต้องวางไว้ ในพื้นที่ที่มีอุณหภูมิควันสูงกว่า สภาพการทำงานจะแย่ที่สุดในบรรดาพื้นผิวที่ให้ความร้อนทั้งหมด อุณหภูมิผนังท่อของพื้นผิวทำความร้อนนั้นใกล้เคียงกับค่าสูงสุดอุณหภูมิที่อนุญาตของเหล็ก ดังนั้นการจัดวางและการออกแบบที่เหมาะสมของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำจึงมีความสำคัญอย่างมากต่อความประหยัดและความน่าเชื่อถือของหม้อไอน้ำในขณะนั้นเมื่อพูดถึงการออกแบบ บนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ จำเป็นต้องประหยัดการใช้โลหะให้ดีที่สุด โดยเฉพาะอย่างยิ่งการประหยัดการใช้โลหะผสมเหล็ก

โครงสร้างการออกแบบของ Boiler Superheater และ Reheater

1. อบไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง >90%

3. เครื่องทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานยาวนาน 15 ปี

พารามิเตอร์ทางเทคนิค

ฟังก์ชั่นของ Boiler Superheater และ Reheater

หน้าที่ของ superheater ดังต่อไปนี้:

1. ถังอบไอน้ำอิ่มตัวแบบแห้งเพื่อให้ไอน้ำร้อนยวดยิ่งให้ความร้อนเมื่อโซดาอยู่ร่วมกัน โซดาให้ความร้อนกับส่วนผสม เติมความร้อนได้เฉพาะเพื่อทำให้น้ำโซดาระเหยเป็นไอน้ำในส่วนผสมเท่านั้น และไม่สามารถทำให้อุณหภูมิไอน้ำของไอน้ำร้อนยวดยิ่งเพื่อให้ได้ไอน้ำร้อนยวดยิ่ง วิธีที่ใช้กันทั่วไปคือการแยกไอน้ำออกจากส่วนผสมของโซดา เพื่อให้ความร้อนเพิ่มเติม ส่วนประกอบงานนี้กลายเป็นเครื่องทำความร้อนพิเศษ

2.ลดอุณหภูมิของก๊าซหุงต้ม นำความร้อนกลับคืนในก๊าซไอเสีย ปรับปรุงประสิทธิภาพของหม้อไอน้ำ

Reheater เป็นเครื่องทำความร้อนแบบไอน้ำร้อนชนิดหนึ่งที่อุ่นไอน้ำแรงดันต่ำที่ทำงานและถึงอุณหภูมิที่กำหนดบทบาทของเครื่องทำความร้อนซ้ำช่วยปรับปรุงประสิทธิภาพเชิงความร้อนของการไหลเวียนของโรงไฟฟ้า และทำให้อุณหภูมิไอน้ำของใบพัดขั้นตอนสุดท้ายของกังหันไอน้ำควบคุมภายในช่วงที่อนุญาต

1 บทบาทของ reheater คือการทำงานบางอย่างในไอน้ำถังแรงดันสูงกังหันไอน้ำ กลับไปที่หม้อไอน้ำสำหรับการอุ่น จากนั้นจะถูกส่งกลับไปที่กระบอกสูบแรงดันกลางและแรงดันต่ำของกังหันเพื่อทำงานต่อไป

2. พบกับพารามิเตอร์ของการติดตั้งเครื่องทำความร้อนซ้ำ: เพื่อปรับปรุงประสิทธิภาพของวงจรของเครื่อง เพียงเพิ่มแรงดันไอน้ำและไม่เพิ่มอุณหภูมิ จะทำให้ความชื้นไอเสียของกังหันไอน้ำสูงเกินไป ส่งผลต่อความปลอดภัยของกังหันไอน้ำ การเพิ่มขึ้นของอุณหภูมิไอน้ำจะถูกจำกัดด้วยลักษณะเฉพาะของอุณหภูมิสูงและต้นทุนของเหล็ก การใช้วงจรการอุ่นซ้ำ การปล่อยไอน้ำเอนทาลปีที่เป็นประโยชน์ในกังหันไอน้ำจะเพิ่มขึ้น ซึ่งสามารถปรับปรุงประสิทธิภาพของรอบต่อไปได้ (การอุ่นซ้ำเบื้องต้นสามารถปรับปรุงประสิทธิภาพของรอบได้ 4% -6% การอุ่นซ้ำรองสามารถเพิ่มขึ้นได้ประมาณ 2%) นอกจากนี้ ความชื้นไอเสียจะลดลงอย่างมาก

ข้อมูลทางเทคนิคของ Boiler Superheater และ Reheater

กำลังไฟ 2kw ถึง 1,000kw อุณหภูมิสูงถึง 900 องศาเซลเซียส

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

ข้อมูล บริษัทของ Boiler Superheater และ Reheater

HD Boiler ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co., Ltd. (ซื้อขายในนาม HD Boiler) เป็นผู้ผลิตอุตสาหกรรมมืออาชีพ ผลิตหม้อต้มน้ำอเนกประสงค์ หม้อต้มอุตสาหกรรม หม้อต้ม HRSG และชิ้นส่วนหม้อไอน้ำทุกชนิด เช่น แผงผนังกั้นน้ำ เครื่องประหยัด , เครื่องอุ่นอากาศ, เครื่องทำความร้อนพิเศษ, ส่วนหัว, ท่อครีบเกลียว, ท่อ H-fin, ท่อความร้อน ฯลฯ HD Boiler ตั้งอยู่ในสวนอุตสาหกรรม Dong Lai ชานเมืองตะวันออกของ Zhang Jia Gang Cityที่ตั้งของโรงงานอยู่ที่ประมาณ 150 กม. ทางด่วนไปยังท่าเรือเซี่ยงไฮ้หรือ 60 กม. State Road ไปยังซูโจวหรืออู๋ซี โดยมีการคมนาคมขนส่งในทุกทิศทางสะดวกและรวดเร็ว
