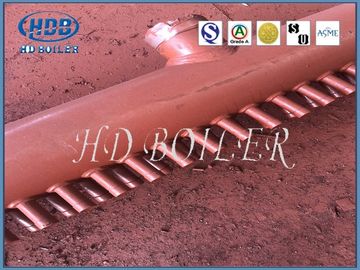

Steel Manifold Headers ชิ้นส่วนอะไหล่หม้อไอน้ำสำหรับหม้อไอน้ำพร้อมปลายเชื่อม
รายละเอียดสินค้า
| ใบสมัคร: | สาธารณูปโภค / โรงไฟฟ้า | อุณหภูมิในการทำงาน: | 445 องศา |
|---|---|---|---|
| พิมพ์: | Ultra Super Critical | วัสดุ: | 15CrMoG / 12Cr1MoVG |
| สี: | ที่กำหนดเอง | การบรรจุ: | แพ็คเกจโครงเหล็ก |
| เน้น |
ส่วนหัวในหม้อไอน้ำส่วนหัวและท่อร่วม,headers and manifolds |
||
คําอธิบายสินค้า
ส่วนหัวของ Boiler Manifold มาตรฐานยุโรป , Steam Boiler Header Piping
คำอธิบาย
เพื่อปรับปรุงประสิทธิภาพของหม้อไอน้ำ หม้อไอน้ำจะค่อยๆ พัฒนาเป็นหม้อไอน้ำแบบท่อเพื่อเพิ่มพื้นที่การถ่ายเทความร้อนน้ำในหม้อจะไหลจากกระบอกหม้อไปยังกล่องด้านล่างผ่านท่อด้านล่าง และกระจายไปยังมัดท่อแต่ละอันโดยตัวกล่องน้ำในชุดท่อเหล่านี้จะดูดซับพลังงานความร้อนอย่างต่อเนื่องและรวบรวมเข้าสู่ตัวกล่องด้านบนแล้วไหลกลับเข้าไปในถังหม้อเราเรียกส่วนหัวของกล่องด้านบนและด้านล่างส่วนหัวเป็นส่วนสำคัญของหม้อไอน้ำ ซึ่งแบ่งออกเป็นส่วนหัวด้านบนและด้านล่าง
หน้าที่หลักคือการรวบรวมของไหลทำงานหรือแจกจ่ายของไหลทำงานไปยังไปป์ไลน์อื่นผ่านส่วนหัวนั่นคือ การรวบรวม ผสม และแจกจ่ายของไหลทำงาน เพื่อให้มั่นใจว่าของไหลทำงานมีการกระจายและให้ความร้อนอย่างสม่ำเสมอส่วนหัวด้านล่างหรือที่เรียกว่ากล่องกันโค้ก ตั้งอยู่ทั้งสองด้านของตะแกรงและสัมผัสโดยตรงกับตะเข็บถ่านหินที่กำลังลุกไหม้หน้าที่ของมันคือการทำให้ตะกรันโค้กเย็นลงโดยไม่ยึดติดกับผนังด้านข้าง
| 1 | ส่วนหัวเป็นส่วนสำคัญของหม้อไอน้ำทุกประเภท |
| 2 | ไอน้ำจากท่อกำเนิดถูกรวบรวมไว้ที่ส่วนหัวซึ่งอยู่ภายใต้แรงกดดันเสมอ |
| 3 | ความดันนี้อาจแตกต่างกันตั้งแต่ 300 psi ถึง 2000 psiเนื่องจากส่วนหัวมักอยู่ภายใต้ความกดดัน เราจึงใช้ความระมัดระวังอย่างสูงสุดในขณะที่สร้างมันขึ้นมา |
| 4 | ขึ้นอยู่กับกำลังการผลิตของหม้อไอน้ำ ขนาดส่วนหัวที่เราประดิษฐ์ขึ้นจะแตกต่างกันไปตั้งแต่ 100 มม. ถึง 600 มม. NBต้นขั้วขนาดต่างๆ เชื่อมเข้ากับส่วนหลักของส่วนหัวอย่างระมัดระวัง เพื่อให้ได้ช่องเปิดที่ต้องการจากส่วนหัว |
รายละเอียด
แรงดันและอุณหภูมิที่ส่วนหัวต้องทนต่อจะขึ้นอยู่กับส่วนประกอบที่เชื่อมต่อส่วนหัวที่เชื่อมต่อกับเครื่องประหยัดหรือแผงผนังกั้นน้ำมีข้อกำหนดที่รุนแรงน้อยกว่าเกี่ยวกับวัสดุมากกว่าส่วนหัวที่เชื่อมต่อกับเครื่องทำความร้อนพิเศษหรือเครื่องทำความร้อนซ้ำ
ทั้งนี้ขึ้นอยู่กับอุณหภูมิและความดันของส่วนหัว Vallourec จัดหาท่อที่ทำจากเหล็กกล้าคาร์บอนไปจนถึงเหล็กกล้าเฟอริติกอัลลอยด์สูง เช่น T/P91 หรือ T/P92 โดยมีขนาดตั้งแต่ 88.9 มม. ถึง 406.4 มม.
การจัดหมวดหมู่
| วัสดุ | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส |
| ความยาว | ตามความต้องการของเครื่องแต่งกาย |
| ช่วงอุณหภูมิ | 300℃~1500℃ |
| เส้นผ่านศูนย์กลาง (OD) | 76mm~914mm |
การทำงาน
Header เป็นอุปกรณ์ท่อสำหรับผสมสารทำงานของหม้อไอน้ำและให้ความร้อนสม่ำเสมอของสารทำงานโดยปกติผนังเตาของหม้อไอน้ำอุตสาหกรรมประกอบด้วยแถวของท่อ(ผนังระบายความร้อนด้วยน้ำ) แต่ขนาดของหม้อไอน้ำมีขนาดใหญ่มากและโครงสร้างมีความซับซ้อนไม่สามารถรับประกันได้ว่าสารทำงานในทุกท่อจะดูดซับความร้อนเท่ากันการดูดซับความร้อนมีความแตกต่างกันมากในส่วนต่างๆการติดตั้งเฮดเดอร์สามารถให้สารทำงานในแต่ละท่อมาบรรจบกันที่นี่ และกระจายไปยังระดับถัดไปของแต่ละท่อเพื่อลดการเบี่ยงเบนทางความร้อนเพื่อให้การดูดซับความร้อน การไหลของของไหลทำงาน และการระบายความร้อนและประสิทธิภาพเชิงความร้อนของหม้อไอน้ำเหมาะสมที่สุด และปรับปรุง;นอกจากนี้ขนาดจำนวนและเลย์เอาต์ของท่อในส่วนบนกลางและล่างของหม้อไอน้ำนั้นแตกต่างกันส่วนหัวมีหน้าที่ในการเชื่อมต่อแต่ละส่วนเพื่อให้แน่ใจว่าสารทำงานไหลลื่น
ใบรับรอง
