| ขั้นต่ำ: | 1 ตั้ง / ชุด 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

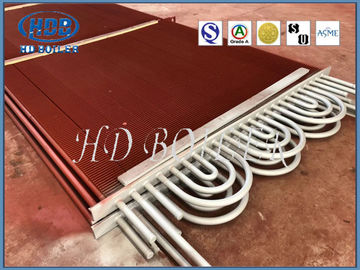

ชิ้นส่วนหม้อไอน้ำกู้คืนความร้อนที่มีประสิทธิภาพสูง Steam Economizer ND Steel Carbon Steel
รายละเอียดสินค้า
เครื่องประหยัดพลังงานเป็นอุปกรณ์เชิงกลที่ออกแบบมาเพื่อลดการใช้พลังงานหรือทำหน้าที่ที่มีประโยชน์ พูดง่ายๆ ก็คือ เครื่องประหยัดพลังงานคือเครื่องแลกเปลี่ยนความร้อน ในหม้อต้มไอน้ำ อุปกรณ์แลกเปลี่ยนความร้อนจะใช้เพื่อให้ความร้อนกับของเหลวหรือเพื่อนำความร้อนส่วนเกินออกจากผลิตภัณฑ์การเผาไหม้ ปล่องควัน ก๊าซของโรงไฟฟ้าพลังความร้อน ซึ่งจะถูกระบายออกทางปล่องไฟ
ก๊าซไอเสียเป็นไอเสียที่เกิดจากการเผาไหม้ที่ผลิตโดยโรงไฟฟ้าซึ่งประกอบด้วยไนโตรเจนเป็นส่วนใหญ่ คาร์บอนไดออกไซด์ ไอน้ำ คาร์บอนมอนอกไซด์ เป็นต้น ดังนั้น กระบวนการใช้เครื่องประหยัดพลังงานของโรงไฟฟ้าพลังความร้อนเพื่อประหยัดพลังงานจึงระบุด้วย ชื่ออุปกรณ์
ความร้อนเหลือทิ้งจะใช้สำหรับการอุ่นน้ำป้อนของหม้อไอน้ำในทางกลับกัน และในที่สุดก็เปลี่ยนเป็นไอน้ำร้อนยวดยิ่ง ด้วยเหตุนี้ การสิ้นเปลืองเชื้อเพลิงจึงถูกประหยัดและกระบวนการก็ประหยัดได้เป็นส่วนใหญ่ เนื่องจากเรากำลังรวบรวมความร้อนเหลือทิ้งและนำไปใช้ในจุดที่จำเป็น อย่างไรก็ตาม นอกเหนือไปจากนี้ ความร้อนที่มีอยู่จากไอเสียสามารถนำมารีไซเคิลได้ในเชิงเศรษฐกิจโดยใช้เครื่องอุ่นอากาศ ซึ่งจำเป็นสำหรับหม้อต้มถ่านหินที่บดแล้วทั้งหมด
หลักการทำงานของ Economizer
1.ดังแสดงในรูปด้านบน ก๊าซไอเสียที่ออกมาจากเตาหม้อไอน้ำจะมีความร้อนมาก
2. หน้าที่ของตัวประหยัดในโรงไฟฟ้าพลังความร้อนคือการนำความร้อนบางส่วนกลับมาจากความร้อนที่พัดพาไปในก๊าซไอเสียที่ปล่อยสู่ปล่องไฟและใช้สำหรับให้ความร้อนแก่น้ำป้อนเข้าในหม้อไอน้ำ
3. เป็นเพียงเครื่องแลกเปลี่ยนความร้อนที่มีก๊าซไอเสียร้อนที่ด้านข้างของเปลือกหอยและน้ำที่ด้านท่อที่มีพื้นผิวให้ความร้อนแบบขยายเช่น Fins หรือ Gills
นักเศรษฐศาสตร์ในโรงไฟฟ้าพลังความร้อน
นักเศรษฐศาสตร์ต้องมีขนาดสำหรับปริมาตรและอุณหภูมิของก๊าซไอเสีย แรงดันตกคร่อมสูงสุดที่ส่งผ่านสแต็ค เชื้อเพลิงชนิดใดที่ใช้ในหม้อไอน้ำ และปริมาณพลังงานที่ต้องการกู้คืน
เมื่อน้ำถูกต้มในหม้อต้มไอน้ำ ไอน้ำจะถูกผลิตออกมาซึ่งจะถูกทำให้ร้อนจัด หลังจากนั้นจะถูกส่งไปยังกังหัน
จากนั้นไอน้ำที่ระบายออกจากใบพัดเทอร์ไบน์จะถูกส่งผ่านเครื่องควบแน่นด้วยไอน้ำของเทอร์ไบน์ซึ่งไอน้ำจะถูกควบแน่น จากนั้นน้ำที่ควบแน่นนี้จะถูกทำให้ร้อนล่วงหน้าในเครื่องทำน้ำอุ่นป้อนก่อน จากนั้นจึงป้อนเข้าสู่หม้อไอน้ำอีกครั้ง
มันถูกวางไว้ในทางของก๊าซไอเสียระหว่างทางออกจากหม้อไอน้ำและทางเข้าสู่ปล่องไฟ
ท่อผนังบางที่มีเส้นผ่านศูนย์กลางขนาดเล็กจำนวนมากวางอยู่ระหว่างส่วนหัวทั้งสอง
ก๊าซไอเสียไหลออกนอกท่อโดยปกติไหลย้อนกลับ
พารามิเตอร์
| ชื่อ | เครื่องประหยัด |
| สเปคของท่อครีบ | หน่วย (มม.) |
| ท่อเปล่า(od) | 25-165 |
| ท่อเปล่า(หนา) | 2-8 |
| ครีบหนา | 0.6-3.0 |
| ความสูงครีบ | 5-30 |
| ระยะเกลียวท่อครีบ | 5-30 |
| ความยาวท่อครีบ | ≤12000 |
*หมายเหตุ: HD BOILER สามารถออกแบบเครื่องประหยัดแบบพิเศษได้ตามความต้องการของลูกค้า
ควบคุมคุณภาพ
| · | รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้ |
| · | รายงาน NDT (การตรวจสอบแบบไม่ทำลาย) 100% ของแผ่นเหล็ก ท่อ และอิเล็กโทรด |
| · | รายงานการตรวจสอบการทดสอบ X-ray, γ-ray และของเหลว (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อไอน้ำทั้งหมด |
| · | รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันการทำงานและความปลอดภัยมาตรฐาน |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
