| ขั้นต่ำ: | 1 ชุด / 10tons |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 50 ~ 100 วัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 1,500 ตัน / เดือน |

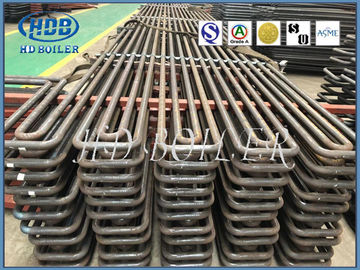

เหล็กกล้าคาร์บอน Superheater Coils การประมวลผล Hign Efficeint Heat Exchanger
ข้อมูลผลิตภัณฑ์
| 1 | ประสิทธิภาพของวงจรไอน้ำได้รับการปรับปรุงโดยความดันและอุณหภูมิของไอน้ำที่สูงขึ้นรวมทั้งการอุ่น |
| 2 | ทั้งความร้อนสูงเกินไปและการอุ่นไอน้ำจะต้องสูงที่สุดเท่าที่จะเป็นไปได้ที่ความดันไอน้ำ 120 บาร์ขึ้นไปประสิทธิภาพของวงจรจะดีขึ้น --1% สำหรับทุกๆ 20 ° C ที่อุณหภูมิร้อนจัด |
| 3 | ดังนั้นจึงต้องการความร้อนสูงยิ่งยวดสำหรับความดันแต่ละวงที่สอดคล้องกับโลหะวิทยาของกังหัน |
ซูเปอร์ฮีตเตอร์
| ในหม้อไอน้ำที่วิกฤตต่ำ SH อยู่ระหว่างส่วนหัวของไอน้ำหลักและถังอบไอน้ำและประกอบด้วย |
| •ท่ออิ่มตัวที่ขนส่งไอน้ำจากถังซักไปยังหัวต่อ SH inlet (เมื่อท่อ SH ไม่ได้เชื่อมต่อโดยตรงกับถังซัก) |
|
•ธนาคาร Superheater ที่มีส่วนหัวทางเข้าและทางออกตามลำดับ |
| •สถานี Attemperator สำหรับ STC |
| •หัวต่อไอน้ำหลักพร้อมอุปกรณ์ทั้งหมดและปิดท้ายด้วยวาล์วหยุดไอน้ำหลัก (MSSV) |
| ไอน้ำจากถังอบไอน้ำจะไหลไปยังส่วนหัวของไอน้ำหลักและไม่ควรมีวาล์วระหว่างทั้งสองเพื่อให้แน่ใจว่ามีการไหลในท่อ SH ภายใต้ทุกสภาวะเพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว |
เครื่องทำความร้อน
การอุ่นไอน้ำเกี่ยวข้องกับการดึงไอน้ำที่ขยายตัวออกบางส่วน (ที่ส่วนท้ายของกระบอกสูบแรงดันสูงของกังหัน) นำกลับไปที่หม้อไอน้ำในท่อความร้อนเย็นการให้ความร้อนที่อุณหภูมิเดียวกันหรือสูงกว่ากับไอน้ำร้อนยวดยิ่งและกลับสู่ กังหันในท่ออุ่นร้อนในแง่ของฮาร์ดแวร์ระบบ RH ประกอบด้วย
| •ท่อความร้อนเย็นจากกังหันไปยังหม้อไอน้ำ |
| •วาล์วนิรภัยบนท่ออุ่นความเย็น |
| •ระบบควบคุมการพ่นน้ำฉุกเฉินบนท่อความร้อนเย็นหรือท่อที่เชื่อมต่อกัน |
| •เครื่องทำความร้อนธนาคารพร้อมหัวทางเข้าและทางออก |
|
•ท่ออุ่นร้อนจากหม้อต้มถึงกังหัน |
การก่อสร้าง
จุ่มท่องูในภาชนะบรรจุของเหลวเมื่อด้านในของงูเป็นของเหลวในการเติมท่อทั้งหมดอย่างต่อเนื่องควรป้อนของเหลวจากปลายด้านล่างของท่อไปยังปลายด้านบนของท่อเมื่อมีไอน้ำ นำเข้าไปในท่องูเพื่อหลีกเลี่ยงค้อนน้ำและการอุดตันเนื่องจากการสะสมของของเหลวเย็นในท่อไอน้ำควรเข้าจากด้านบนและคอนเดนเสทจะถูกระบายออกจากด้านล่าง
โครงสร้างของขดลวดแลกเปลี่ยนความร้อนที่จมอยู่ใต้น้ำสามารถแบ่งออกเป็นสองประเภท: ไม่สามารถเข้าถึงได้และถอดออกได้ในการเลือกควรขึ้นอยู่กับความสะอาดของตัวกลางและการกัดกร่อนความสูงของบรรจุภัณฑ์และวัสดุที่ใช้การเลือกวัสดุปะเก็นสามารถพิจารณาได้จาก การใช้ความดันอุณหภูมิและลักษณะของตัวกลางในอุปกรณ์
ฟังก์ชัน
เครื่องแลกเปลี่ยนความร้อนแบบขดลวดที่จมอยู่ใต้น้ำมักใช้สำหรับการระบายความร้อนการควบแน่นหรือความร้อนการระบายความร้อนและการระเหยของตัวกลางนอกท่อ
ข้อดีของมันคือโครงสร้างที่เรียบง่ายต้นทุนต่ำและการใช้งานและการจัดการที่สะดวกนอกจากนี้ยังสามารถทนต่อแรงดันสูงในขดลวดนอกจากนี้มักใช้เป็นส่วนประกอบการถ่ายเทความร้อนในเครื่องปฏิกรณ์ที่มีพื้นที่ถ่ายเทความร้อนขนาดเล็ก
ข้อเสีย: โดยปกติแล้วความเร็วปานกลางในภาชนะบรรจุจะต่ำมากดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนภายนอกท่อจึงมีขนาดเล็กนอกจากนี้ระดับการล้นของสถานที่ทั้งหมดในภาชนะจะใกล้เคียงกันโดยประมาณดังนั้นความแตกต่างของอุณหภูมิเฉลี่ยจึงไม่มาก ดังนั้นผลการถ่ายเทความร้อนจึงไม่ดีอุปกรณ์มีขนาดใหญ่ไม่เหมาะสำหรับใช้เป็นตัวแลกเปลี่ยนความร้อนที่มีพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่
วัสดุ
วัสดุของฮีตเตอร์และฮีตเตอร์คือท่อเหล็กท่อทองแดงโลหะนอกกลุ่มเหล็กอื่น ๆ ท่อพิธีการท่อกราไฟท์และอื่น ๆ
การประชุมเชิงปฏิบัติการ
|
|
