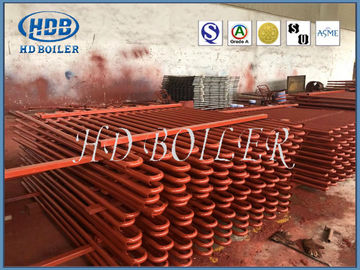

Coils Boiler Superheater และ Reheater Claps ความหนาของไข่ทั้งสองน้อยกว่า 15%

Coils Boiler Superheater และ Reheater Claps ความหนาของไข่ทั้งสองน้อยกว่า 15%

คำอธิบาย

อุณหภูมิของไอน้ำในหม้อต้มขึ้นอยู่กับความดัน แต่เมื่อสัมผัสกับน้ำจะไม่เกินจุดเดือด

·เรียกว่าอุณหภูมิ "ไอน้ำอิ่มตัว" ตราบใดที่ความดันและอุณหภูมิยังคงที่ไอน้ำจะไม่มีน้ำเรียกว่า "ไอน้ำอิ่มตัวแห้ง"

·เมื่อไอน้ำไหลจากหม้อไอน้ำไปยังเครื่องยนต์อุณหภูมิจะลดลงและจับตัวเป็นก้อนทันทีแม้ว่าจะมีฉนวนอยู่ในท่อเป็นต้นก็ตาม

การควบแน่นยังเกิดขึ้นเมื่อไอน้ำเข้าสู่ไอน้ำ

ฟังก์ชัน

ฮีตเตอร์ฮีตเตอร์ทำหน้าที่ให้ความร้อนไอน้ำที่ระเหยเป็นไอในหม้อไอน้ำเป็นครั้งแรกให้เป็นไอน้ำร้อนยวดยิ่งคุณภาพสูงหลังจากที่ไอน้ำร้อนยวดยิ่งทำงานในกระบอกสูบแรงดันสูงของกังหันไอน้ำไอน้ำแรงดันต่ำและอุณหภูมิต่ำ (เรียกว่าการอุ่นเย็น ) ถูกนำเข้าสู่เครื่องทำความร้อนอีกครั้งเครื่องทำความร้อนมีหน้าที่ในการอุ่นไอน้ำส่วนนี้ให้เป็นไอน้ำอุณหภูมิสูงไอน้ำที่อุ่น (เรียกว่าการอุ่น) จะเข้าสู่กังหันไอน้ำและกระบอกสูบแรงดันต่ำและในที่สุดก็เข้าสู่คอนเดนเซอร์เพื่อกลั่นตัวเป็นน้ำ

จะเห็นได้จากกระบวนการข้างต้นว่าทั้งฮีตเตอร์และซูเปอร์ฮีตเตอร์ใช้ในการให้ความร้อนไอน้ำ แต่พารามิเตอร์ของไอน้ำแตกต่างกันไอน้ำในซูเปอร์ฮีตเตอร์เป็นของอุณหภูมิสูงและความดันสูงและวัสดุจะต้องสูงกว่า เครื่องทำความร้อนในขณะที่ไอน้ำในเครื่องทำความร้อนเป็นของอุณหภูมิสูงและความดันต่ำและวัสดุจะต้องต่ำกว่าซูเปอร์ฮีตเตอร์

การตั้งวาล์วนิรภัยเป็นเพราะวัสดุใด ๆ มีขีด จำกัด ในการทำงานของตัวเองไม่ว่าจะเป็นซูเปอร์ฮีตเตอร์หรือฮีทเตอร์ทำความร้อนวัสดุของมันก็มีขีด จำกัด ในการทำงานบางอย่างรวมถึงอุณหภูมิและความดันการตั้งวาล์วนิรภัยคือการทำให้แรงดันของฮีตเตอร์หรือฮีตเตอร์ระบายความร้อนผ่านการกระทำ ของวาล์วนิรภัยเมื่อความดันไอน้ำสูงเกินค่าที่ตั้งไว้เพื่อหลีกเลี่ยงอุบัติเหตุจากการระเบิดของท่อหรือแม้แต่การระเบิดของเตาเนื่องจากวัสดุเกินขีด จำกัด

การทบทวนประวัติศาสตร์

·เครื่องอบไอน้ำและถังดักไอน้ำสามารถกำจัดน้ำที่ควบแน่นออกจากท่อได้และการหุ้มไอน้ำสามารถลดการควบแน่นของกระบอกสูบซึ่งไม่ได้ช่วยขจัดปัญหา

·เป็นที่รู้กันในศตวรรษที่ 19 ว่าเมื่อไอน้ำถูกกำจัดออกจากบริเวณใกล้เคียงกับน้ำในหม้อไอน้ำมันจะได้รับความร้อนเพิ่มเติมและอุณหภูมิอาจสูงกว่าจุดเดือด

·สิ่งนี้เรียกว่า "superheating"

·ด้วยความร้อนเพิ่มเติมที่เพียงพอการเพิ่มขึ้นของอุณหภูมิของไอน้ำจะมากกว่าการชดเชยอุณหภูมิที่ลดลงเนื่องจากผ่านท่อทำงานและเครื่องยนต์และสามารถกำจัดการควบแน่นได้

·ความล้มเหลวของท่อเป็นหนึ่งในสาเหตุสำคัญของการขัดข้องในโรงไฟฟ้าหนึ่งในวิธีสำคัญในการป้องกันความล้มเหลวคือการทำนายอายุการใช้งานที่เหลืออยู่ของหลอด

·เมื่อได้รับการประเมินอายุการใช้งานที่คาดการณ์ไว้ของหลอดอย่างถูกต้องผู้ประกอบการโรงไฟฟ้าจะมีข้อมูลที่จำเป็นในการตัดสินใจในการจัดลำดับความสำคัญของการตรวจสอบในอนาคตและว่าจะดำเนินการซ่อมแซมหรือเปลี่ยนหลอดหรือไม่

·เราวิเคราะห์อายุการใช้งานที่เหลือของหลอดอย่างไร:

·อายุการใช้งานของท่อซุปเปอร์ฮีตเตอร์หรือฮีตเตอร์จะขึ้นอยู่กับเวลาอุณหภูมิและความเครียด

·ในการวัดอายุการใช้งานที่เหลืออยู่ของท่อข้อมูลเกี่ยวกับความดันไอน้ำความหนาของผนังเดิมและปัจจุบันและเส้นผ่านศูนย์กลางภายนอกของท่อ (OD) จะถูกใช้เพื่อคำนวณประวัติความเครียดของท่อ·ความหนาของเครื่องชั่งไอน้ำใช้เพื่อวัดประวัติอุณหภูมิที่มีประสิทธิภาพของท่อ

·ประวัติความเค้นและประวัติอุณหภูมิที่ใช้งานได้ถูกเปรียบเทียบกับวัสดุที่แตกของการคืบของวัสดุท่อที่ระบุจากข้อมูลนี้สามารถคำนวณอายุการใช้งานที่เหลืออยู่ของท่อได้เช่นเดียวกับโปรไฟล์อุณหภูมิทั่วหม้อไอน้ำ

·สามารถระบุจุดร้อนและรูปแบบการสูญเสียได้

เทคโนโลยีขั้นสูง

· HDB มีประสบการณ์มากมายในการใช้ระบบวิเคราะห์อายุการใช้งานที่เหลืออยู่เพื่อทำนายอายุการใช้งานของหลอด

·ระบบจะวัดออกไซด์และความหนาของผนังของท่อในระหว่างการทดสอบแบบไม่ทำลายในสถานที่และใช้ในการคำนวณอายุการใช้งานที่เหลืออยู่

· HDB พัฒนาเทคโนโลยีการวัดออกไซด์ในปี 1991 และปัจจุบันใช้เป็นมาตรฐานทั่วโลก
