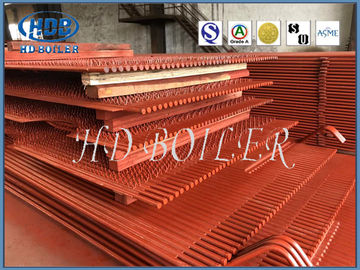

แผงผนังน้ำหม้อไอน้ำมาตรฐาน ASME ที่มีประสิทธิภาพสูง, ท่อผนังน้ำในหม้อไอน้ำ
รายละเอียดสินค้า
| สภาพ: | ใหม่ | พิมพ์: | ท่อผนังหม้อน้ำ Wter |
|---|---|---|---|
| ข้อมูลจำเพาะ: | กำหนดเอง | HS Code: | 3215960855 |
| ช่วงการใช้งาน: | โรงไฟฟ้า , อุตสาหกรรม | ชื่อ: | แผงผนังน้ำ |
| เน้น |
แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |
||
คําอธิบายสินค้า
แผ่นผนังน้ำหม้อไอน้ำมาตรฐาน ASME ที่มีประสิทธิภาพสูง, ท่อผนังน้ำในหม้อไอน้ำ
แผ่นผนังน้ำ Description
มักจะวางในแนวตั้งบนพื้นผิวด้านในของผนังเตา ส่วนใหญ่จะใช้เพื่อดูดซับความร้อนแผ่จากเปลวไฟและก๊าซไอเสียที่อุณหภูมิสูงในเตาเผา มันเป็นประเภทหลักของพื้นผิวทำความร้อนแบบระเหยของหม้อไอน้ำที่ทันสมัยและยังเป็นพื้นฐาน ส่วนหนึ่งของวงจรหมุนเวียนน้ำของหม้อไอน้ำ เนื่องจากบทบาทผนังเตาหล่อเย็นและป้องกัน จึงได้ชื่อว่า
ผนังระบายความร้อนด้วยน้ำได้รับการออกแบบมาแต่เดิมไม่ให้ร้อน แต่เพื่อทำให้เตาเย็นลงเพื่อไม่ให้เกิดความเสียหายที่อุณหภูมิสูง ต่อมาด้วยฟังก์ชันการแลกเปลี่ยนความร้อนที่ดี จึงค่อยๆ เปลี่ยนดรัมให้กลายเป็นเครื่องทำความร้อนหลัก ส่วนของหม้อไอน้ำ
พื้นผิวทำความร้อนแบบระเหยที่ประกอบด้วยท่อหลายเส้นขนานกันถูกจัดเรียงไว้ที่ผนังด้านในของเตาหม้อน้ำ บทบาทของผนังน้ำคือการดูดซับความร้อนจากเปลวไฟที่มีอุณหภูมิสูงหรือก๊าซไอเสียในเตาเผา ทำให้เกิดไอน้ำหรือน้ำร้อนใน ท่อ ลดอุณหภูมิของผนังเตา และป้องกันผนังเตา ในหม้อต้มความจุขนาดใหญ่ อุณหภูมิเปลวไฟสูงมาก และความเข้มของการแผ่รังสีความร้อนสูงมาก หม้อไอน้ำประกอบด้วย 40 ถึง 50 เปอร์เซ็นต์หรือมากกว่าของ ความร้อนที่ถูกดูดซับโดยผนังน้ำ ยกเว้นหม้อไอน้ำความจุขนาดเล็กสองสามตัว หม้อไอน้ำแบบท่อน้ำที่ทันสมัยใช้ผนังระบายความร้อนด้วยน้ำเป็นพื้นผิวทำความร้อนแบบระเหยหลัก
พารามิเตอร์
| ชื่อ | แผงน้ำเมมเบรน |
| วัสดุ | เหล็กกล้าคาร์บอน โลหะผสม เหล็กกล้าไร้สนิม |
| ขนาดท่อ | Φ38 - 76 มม. หรือตามต้องการ |
| มาตรฐาน | ISO , ASME |
| แบบอย่าง | Studded |
| แอปพลิเคชัน | ติดตั้งได้รอบๆ ห้องเผาไหม้ของหม้อไอน้ำ |
ประเภท
กำแพงน้ำท่อไฟ
ผนังน้ำของท่อเบาประกอบด้วยท่อเหล็กสำหรับหม้อน้ำทั่วไป ใช้กันอย่างแพร่หลายในหม้อไอน้ำขนาดเล็กและขนาดกลางระดับความหนาแน่นของการจัดเรียงผนังระบายความร้อนด้วยน้ำวัดโดยอัตราส่วน (s/d) ระหว่างระยะห่าง s ของท่อและเส้นผ่านศูนย์กลางภายนอก d ของท่อความจุหม้อไอน้ำมีขนาดเล็ก s/d มาก (1.5 ~ 2) อัตราการใช้โลหะสูงและประสิทธิภาพการป้องกันของผนังเตาเผาไม่ดี และผนังเตาหนักมักจะสร้างด้วย firebrick เมื่อความจุของหม้อไอน้ำเพิ่มขึ้น s/ d ลดลง (1.1 ~ 1.2) อัตราการใช้โลหะต่ำและสามารถใช้ผนังเตาไฟได้เมื่อ s / d <1.1 สามารถใช้ผนังท่อได้กระบวนการผลิตของผนังระบายความร้อนด้วยน้ำแบบท่อเบานั้นง่ายและ ไม่ต้องใช้เครื่องจักรขนาดใหญ่อย่างไรก็ตาม การปิดผนึกของหม้อไอน้ำไม่ดี โครงสร้างผนังเตาหลอมซับซ้อน และการก่อสร้างยาก และโครงสร้างของเครนรองรับก็ซับซ้อนเช่นกัน
ผนังน้ำเมมเบรน
โครงสร้างกันอากาศของผนังน้ำแบบเมมเบรนที่เชื่อมด้วยท่อและครีบ ข้อดี: อากาศรั่วในเตาน้อยลง สามารถใช้ผนังท่อเพื่อลดภาระของโครงสร้างเหล็กและลดต้นทุนของหม้อไอน้ำ สะดวกในการใช้ โครงสร้างที่ถูกระงับและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุขนาดเล็กของการจัดเก็บความร้อน ลดระยะเวลาเริ่มต้นและหยุด ข้อเสียคือกระบวนการผลิตมีความซับซ้อนมากขึ้น ความจุขนาดใหญ่ อุณหภูมิสูง และสูง - หม้อต้มแรงดันใช้ผนังน้ำเมมเบรน
แอปพลิเคชัน
ผนังน้ำของหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อที่เชื่อมเข้าด้วยกันโดยมีหรือไม่มีแถบโลหะอยู่ระหว่างนั้นผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหินท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ
การรับประกัน
1. รับประกันหนึ่งปี
2. มีอะไหล่ตามราคาโรงงาน
3. มีแรงดันไฟฟ้าต่างกัน
4. 100% ทดสอบก่อนจัดส่ง
5. ช่วยเหลือลูกค้าในการเตรียมตัวสำหรับการก่อสร้างครั้งแรก และสามารถจัดวิศวกรได้ คำแนะนำในการติดตั้งและการว่าจ้าง
6. ฝึกอบรมผู้ประกอบการบรรทัดแรก
7. ตรวจสอบอุปกรณ์
