สถานที่กำเนิด: | จางเจียกัง, เจียงซู, จีน |
ชื่อแบรนด์: | HD BOILER |
ได้รับการรับรอง: | ISO9001 , SGS , ASME , EN , TUV |
หมายเลขรุ่น: | หลอดครีบ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ตั้ง / ชุด 10 ตัน |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | โครงเหล็กบรรจุ |
เวลาการส่งมอบ: | 50-100 วัน |
เงื่อนไขการชำระเงิน: | L / C ,, T / T ,, เวสเทิร์นยูเนี่ย |
สามารถในการผลิต: | 500 ตันต่อเดือน |
ใบสมัคร: | หม้อไอน้ำโรงไฟฟ้า | ความดัน: | ความดันสูง |
---|---|---|---|
ช่วงของการใช้งาน: | สาธารณูปโภค / ไฟฟ้า, โรงงานอุตสาหกรรม | สเปค: | ที่กำหนดเอง |
รักษาพื้นผิว: | ที่กำหนดเอง | ขนาด: | ที่กำหนดเอง |
ฟังก์ชัน: | แลกเปลี่ยนความร้อน | วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิมเป็นต้น |
แสงสูง: | ท่อครีบเกลียวท่อครีบแลกเปลี่ยนความร้อน,heat exchanger fin tube |

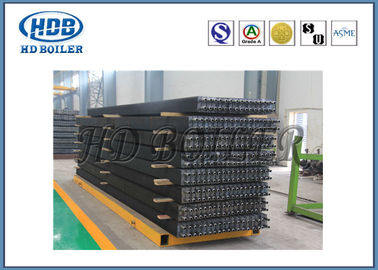

เครื่องแลกเปลี่ยนความร้อนท่อครีบเหล็กกล้าไร้สนิมสำหรับโรงไฟฟ้า
รายละเอียดสินค้า
ท่อ Fin เป็นส่วนสำคัญของหม้อไอน้ำสำหรับโรงงานสาธารณูปโภค/โรงไฟฟ้า
ผลิตภัณฑ์ของเราประกอบด้วย Fin Tube, Extruded Fin tube, Welding Fin tube, L/LH Type Fin Tube, H Type Fin tube with Material A179/Alu1060, สแตนเลส, ทองแดง, ทองแดงนิกเกิลและอื่นๆ
พารามิเตอร์คอนกรีตดังต่อไปนี้:
พารามิเตอร์ทางเทคนิค | ครีบระดับสูง 0-16 มม. (หรือเส้นผ่านศูนย์กลางภายนอกของครีบ φ25-φ75); ระยะครีบ 2.0-5.0 มม.ความยาวของท่อครีบ 0.5~ 14m. |
ท่อครีบกลิ้งโลหะเดียว | อะลูมิเนียมบริสุทธิ์ 1060 หรืออะลูมิเนียมอัลลอย 6063,6061 เส้นผ่านศูนย์กลางภายนอก จะต้องน้อยกว่า 40mm |
ท่อครีบกลิ้งโลหะคู่ | การป้องกันแบบท่อจากชั้นนอกของอะลูมิเนียม ท่อ,ทนต่อการกัดกร่อน,ท่อฐานสามารถทำจากท่อเหล็กคาร์บอนนอกเหนือจาก,สแตนเลส สามารถใช้ท่อเหล็กและท่อทองแดงได้เช่นเดียวกับท่อโลหะผสมไททาเนียม |
บรรจุุภัณฑ์ | ท่ออลูมิเนียมครีบบรรจุในฟิล์มพลาสติกอย่างดีทั้งด้านในและโครงเหล็ก ภายนอก |
ความได้เปรียบ
1.เพิ่มพื้นที่ถ่ายเทความร้อนภายนอกท่อ
ท่อครีบขยายพื้นที่การถ่ายเทความร้อนนอกหลอดไฟ และพื้นผิวการถ่ายเทความร้อนพาความร้อนประกอบด้วยพื้นผิวที่ขยายและพื้นผิวของหลอดไฟภายใต้ขนาดรูปร่างเดียวกัน พื้นที่การถ่ายเทความร้อนจะมีขนาดใหญ่กว่าหลอดไฟมาก ดังนั้นจึงช่วยเพิ่มความสามารถในการถ่ายเทความร้อนที่ด้านนอกของท่อและประสิทธิภาพการถ่ายเทความร้อนของตัวประหยัดถ่านหิน
2. การปัดเศษของโครงสร้างเครื่องแลกเปลี่ยนความร้อน
มัดท่อครีบเพิ่มพื้นที่การถ่ายเทความร้อนในปริมาตรของตัวเครื่อง และลดปริมาตรของตัวแลกเปลี่ยนความร้อนเมื่อการถ่ายเทความร้อนเท่ากัน
3. ปรับปรุงสภาวะการถ่ายเทความร้อน
ครีบสร้างเขาวงกตขนาดเล็กของสนามความเร็วก๊าซไอเสียสูงกลางและต่ำทั้งสองด้านและอิทธิพลของสนามอุณหภูมิความเร็วกลางปล่องควันขนาดเล็กจะสูงขึ้นสามารถเพิ่มการรบกวนการไหลของอากาศระหว่างครีบทำให้เกิดการแยกชั้นขอบเขตการไหล และการพัฒนาวงจร และครีบผอมบางบนชั้นขอบเขตการไหลและชั้นขอบเขตความร้อน ย่นความยาวของชั้นขอบเขตการไหล ช่วยทำลายชั้นขอบเขตของชั้นย่อยลามิเนต ซึ่งมีผลของการเสริมความแข็งแกร่งการถ่ายเทความร้อน
4. ลดความต้านทานการไหลของของเหลวภายนอกท่อ
ในทิศทางของครีบและการกำจัดของทิศทางการไหลของอากาศของครีบคู่ขนานแม้ว่าครีบที่เซรวมกลุ่มต่อแถวของการต้านทานการระบายอากาศจะอยู่ที่ประมาณ 1.2 เท่าของท่อแสงภายใต้เงื่อนไขเดียวกัน แต่ในมิติของครีบธนาคารหลอดคือ การรวมกลุ่มของหลอดค่อนข้างเบาในแต่ละแถวของการเพิ่มพื้นที่แลกเปลี่ยนความร้อนนั้นมากกว่า 1.2 เท่า จึงสามารถลดจำนวนแถวมัดท่อได้ ทำให้แรงหยินของเครื่องแลกเปลี่ยนความร้อนรวมลดลง ในเวลาเดียวกันเนื่องจากการถ่ายเทความร้อน ความจุของท่อครีบได้รับการปรับปรุงอย่างมาก ความเร็วของของเหลวภายนอกท่อสามารถลดลงได้อย่างเหมาะสมภายใต้เงื่อนไขของการรับรองความสามารถในการถ่ายเทความร้อน ในขณะที่ความต้านทานการไหลโดยทั่วไปจะเป็นสัดส่วนกับกำลังสองของความเร็ว ดังนั้นการลดความเร็วของของเหลวจึงลดลง ต้านทานการแลกเปลี่ยนความร้อนและประหยัดค่าใช้จ่ายในการดำเนินงาน
ลดการสึกหรอของพื้นผิวความร้อน
เมื่อของเหลวสองเฟสที่เป็นของแข็งของแก๊สกัดกร่อนพื้นผิวความร้อน เมื่ออนุภาคของแข็งฝังอยู่ในการไหลผ่านพื้นผิวตัวแลกเปลี่ยนความร้อน ผลกระทบและพื้นผิวของตัวแลกเปลี่ยนความร้อนตัดจะทำให้เกิดการสึกหรอของพื้นผิวทำความร้อน และปริมาณการสึกหรอคือ เป็นสัดส่วนโดยตรงกับลูกบาศก์สี่เหลี่ยมของความเร็วของของไหล เมื่อความสามารถในการถ่ายเทความร้อนของท่อครีบดีขึ้น ความเร็วของของไหลนอกท่อจะลดลงและการสึกหรอของพื้นผิวทำความร้อนจะลดลงอย่างมาก ในเวลาเดียวกัน ลักษณะโครงสร้างของท่อครีบช่วยให้ของเหลวที่ไหลผ่านท่อครีบทำให้เกิดสภาวะการไหลที่เอื้อต่อการลดการสึกหรอในระดับหนึ่ง ซึ่งส่งผลให้ความเสียหายเชิงตัวเลขที่เกิดจากการกระแทกและการตัดอนุภาคของแข็งขนาดเล็กบนพื้นผิวทำความร้อนลดลง
ข้อมูลจำเพาะ
เพื่อให้แน่ใจว่าอุปกรณ์เหล่านี้ตรงตามความคาดหวังของลูกค้า ชุดของการทดสอบในกระบวนการได้ดำเนินการตามระบบควบคุมคุณภาพของ Fin Tube Productsนอกจากนี้ คุณภาพของผลิตภัณฑ์ยังได้รับการตรวจสอบโดยบริษัททดสอบอิสระในสถานที่
วัสดุท่อฐาน
|
สแตนเลส, เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, โลหะผสมทองแดง, อลูมิเนียม ,SA179
|
||
วัสดุครีบ
|
อลูมิเนียม, โลหะผสมทองแดง, สแตนเลส, เหล็กกล้าคาร์บอน
|
||
มาตรฐาน
|
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111
|
||
ความลึกของครีบ
|
0.5-3mm
|
||
ท่อฐาน OD
|
12.7-18mm
|
||
ครีบต่อนิ้ว
|
8-20Nos (ตามคำขอของลูกค้า)
|
||
ข้อกำหนดในการทดสอบ
|
การทดสอบคุณสมบัติทางกายภาพ การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแบบไม่ทำลาย การตรวจสอบและทดสอบอื่นๆ ตามความต้องการของลูกค้า
|
||
แอปพลิเคชัน
|
Air Cooler, Charge Air Chiller, Condenser, Evaporator, Fluid Cooler, Gas Cooler, Oil Cooler, หม้อน้ำ, เครื่องทำความเย็น, Steam to Air Heat Exchange, super heater ฯลฯ
|
