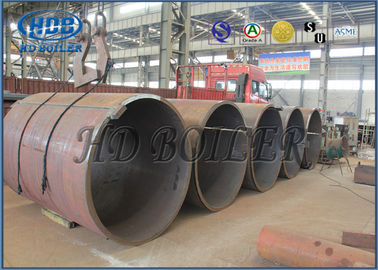

ถังอบไอน้ำ ASME 2017 Edition PWHT และ NDE ต้องการแรงดันสูง
รายละเอียดสินค้า
| การออกแบบและการสร้างรหัส: | ส่วน ASME I, 2017 ฉบับ | แรงดันการออกแบบ: | 7.9 ล้านพิกเซล |
|---|---|---|---|
| อุณหภูมิการออกแบบ: | 300 ℃ | ข้อกำหนดด้านประสบการณ์ใกล้ตาย: | จำเป็นต้องใช้ |
| ปภ: | จำเป็นต้องใช้ | แรงดันทดสอบไฮดรอลิก: | 11.9 ล้านพิกเซล |
| เน้น |
ถังอบไอน้ำในหม้อไอน้ำถังโคลนหม้อไอน้ำ,boiler mud drum |
||
คําอธิบายสินค้า
ถังอบไอน้ำ ASME 2017 Edition PWHT และ NDE ต้องการแรงดันสูง
คำอธิบาย
| 1 | ก เซนต์eam กลอง เป็นคุณสมบัติมาตรฐานของไฟล์ หม้อไอน้ำท่อน้ำ. |
| 2 | เป็นแหล่งกักเก็บน้ำ / ไอน้ำที่ปลายท่อน้ำด้านบน |
| 3 | ถังเก็บไอน้ำที่สร้างขึ้นในท่อน้ำและทำหน้าที่เป็นเฟส -ตัวคั่นสำหรับส่วนผสมของไอน้ำ / น้ำ. |
| 4 | ความหนาแน่นที่แตกต่างกันระหว่างน้ำร้อนและน้ำเย็นช่วยในการสะสมของ "ร้อนกว่า" - น้ำ / และไอน้ำอิ่มตัวลงในถังอบไอน้ำ |
| 5 | ในขั้นต้นกลองเดี่ยวที่ด้านล่างและกลองสามอันที่อยู่ด้านบนถูกเชื่อมต่อผ่านเครือข่ายของท่อซึ่งเชื่อมเข้ากับกลองด้านบนและดรัมเดี่ยวด้านล่าง |
ฟังก์ชัน
| 1 | ก ถังอบไอน้ำใช้คนเดียวหรือใน บริษัท ถังโคลน / ถังน้ำป้อนอยู่ที่ระดับล่าง |
| 2 | หม้อไอน้ำที่มีถังอบไอน้ำและถังโคลน / น้ำเรียกว่าหม้อต้มสองถังและ ถังอบไอน้ำ หม้อไอน้ำ ด้วยหม้อไอน้ำแบบโมโนดรัมเท่านั้นที่เรียกว่า |
| 3 | การสร้างหม้อไอน้ำแบบสองถังโดยปกติมีไว้สำหรับหม้อไอน้ำแรงดันต่ำในขณะที่ถังเดียวออกแบบมาสำหรับการให้คะแนนแรงดันสูง |
| 4 | ไอแยกจะถูกดึงออกจากด้านบนของถังและกระจายไปยังกระบวนการ |
| 5 | การให้ความร้อนเพิ่มเติมของไออิ่มตัวจะทำให้ไอน้ำร้อนยวดยิ่งมักใช้ในการขับเคลื่อน กังหันไอน้ำs. |
| 6 | ไออิ่มตัวจะถูกดึงออกมาจากด้านบนของถังและกลับเข้าสู่เตาเผาอีกครั้งโดยใช้ซูเปอร์ฮีตเตอร์ |
| 7 | ส่วนผสมของไอน้ำและน้ำที่เข้าสู่ถังอบไอน้ำผ่านท่อไรเซอร์ดรัมภายในประกอบด้วยเดมิสเตอร์แยกหยดน้ำออกจากไอน้ำเพื่อผลิตไอน้ำแห้ง |
| 8 | ไอน้ำอิ่มตัวที่ด้านล่างของถังซักจะไหลลงมาตามท่อ Downcomer ซึ่งโดยปกติจะให้ความร้อนสำหรับส่วนหัวและถังเก็บน้ำ |
| 9 | นอกจากนี้น้ำป้อนยังถูกป้อนไปยังถังหม้อไอน้ำผ่านท่อป้อนไอน้ำที่ยื่นออกมาภายในถังซักพร้อมกับถังอบไอน้ำ |
ความต้องการทางด้านเทคนิค:
| 1 | การออกแบบและการประดิษฐ์จะเป็นไปตามมาตรา ASME I ฉบับปี 2017 และข้อกำหนดการผลิต |
| 2 | ขนาดทั้งหมดมีหน่วยเป็นมม. เว้นแต่จะระบุไว้ในทิศทางเดียวกัน |
| 3 | รอยเชื่อมตามขวางและเส้นรอบวงทั้งหมดจะต้องทำการตรวจสอบ RT |
| 4 | การเชื่อมของสิ่งที่แนบมากับดรัมจะต้องทำการตรวจสอบ PT |
| 5 | PWHT ต่อ PW-391S ที่จำเป็นสำหรับถังอบไอน้ำทั้งหมดหลังจากการเชื่อมเสร็จสมบูรณ์ |
| 6 | ปลายที่เตรียมไว้สำหรับการเชื่อมภาคสนามจะได้รับการปกป้องด้วยการเคลือบ deoxaluminate 2 '' จากส่วนท้ายจากนั้นปิดผนึกและปิดผนึกด้วยเทปเพื่อให้ซีลกันน้ำได้เป็นหลัก |
| 7 | ถังซักจะเคลือบภายนอกด้วยสีรองพื้นหนึ่งชั้น (ยกเว้นเหล็กกล้าไร้สนิม) |
| 8 | หน้าแปลนจะต้องได้รับการปกป้องอย่างดี |
ความสนใจ
ระดับน้ำของถังไอน้ำหม้อไอน้ำเป็นหนึ่งในพารามิเตอร์ของโรงไฟฟ้าที่สำคัญที่สุดในการวัดและควบคุมการควบคุมระดับน้ำที่เหมาะสมในหม้อไอน้ำเป็นสิ่งสำคัญสำหรับการทำงานอย่างปลอดภัยของหม้อไอน้ำหากระดับต่ำเกินไปท่อหม้อน้ำจะเสียหายจากความร้อนสูงเกินไปหากระดับสูงเกินไปเครื่องแยกไอน้ำจะทำงานไม่ถูกต้องการควบคุมอุณหภูมิจะทำได้ยากและท่อซุปเปอร์ฮีตเตอร์และกังหันอาจได้รับความเสียหายจากความชื้นหรือสารเคมีบำบัดน้ำ
