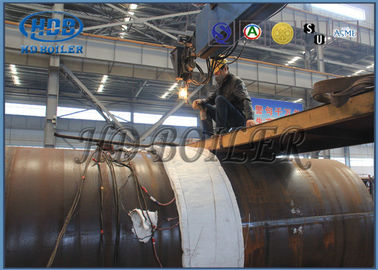

โรงไฟฟ้าเหล็กกล้าคาร์บอนถังอบไอน้ำ CFB / ถังแรงดันสูงอุณหภูมิสูง
รายละเอียดสินค้า
| วัสดุ: | SA516 Gr70 | ชื่อ: | ถังอบไอน้ำในหม้อไอน้ำ |
|---|---|---|---|
| แรงดันการออกแบบ: | 10.8MPa | ทดสอบไฮดรอลิก: | 16.2MPa |
| มาตรฐาน: | กับฉัน | ท่าเรือ: | เซี่ยงไฮ้ |
| เน้น |
ถังอบไอน้ำในหม้อไอน้ำถังโคลนหม้อไอน้ำ,boiler mud drum |
||
คําอธิบายสินค้า
โรงไฟฟ้าเหล็กกล้าคาร์บอนถังอบไอน้ำ CFB / ถังแรงดันสูงอุณหภูมิสูง
บทนำ
ถังอบไอน้ำเป็นคุณสมบัติมาตรฐานของหม้อต้มน้ำเป็นแหล่งกักเก็บน้ำ / ไอน้ำที่ปลายท่อน้ำด้านบนถังเก็บไอน้ำที่สร้างขึ้นในท่อน้ำและทำหน้าที่เป็นตัวแยกเฟสสำหรับส่วนผสมของไอน้ำ / น้ำความหนาแน่นที่แตกต่างกันระหว่างน้ำร้อนและน้ำเย็นช่วยในการสะสมของ "ร้อนกว่า" - น้ำ / และไอน้ำอิ่มตัวลงในถังอบไอน้ำ
ถังอบไอน้ำเป็นส่วนเชื่อมต่อหลักระหว่างน้ำและไอน้ำในโรงงานที่ใช้ถ่านหินเป็นเชื้อเพลิงน้ำป้อนหม้อไอน้ำจะผ่านเครื่องประหยัดพลังงานและเข้าไปในถังซักซึ่งไอน้ำแยกตัวออกจากน้ำป้อนและถูกดึงออกไปยังเครื่องทำความร้อนยิ่งยวดการรักษาระดับของเหลวให้คงที่ในส่วนบนของถังอบไอน้ำเป็นสิ่งจำเป็นเพื่อให้มีความเหมาะสม คุณภาพของไอน้ำเครื่องมือวัดต้องทนต่ออุณหภูมิและแรงกดดันสูง
ขั้นตอนการทำงาน
สภาพการทำงานของดรัมมีความซับซ้อนและผลที่ตามมาของอุบัติเหตุนั้นร้ายแรงจำเป็นต้องควบคุมองค์ประกอบทางเคมีสมบัติเชิงกลและคุณภาพการเชื่อมและการแปรรูปของวัสดุที่ใช้ในถังอย่างเคร่งครัดและต้องผ่านการทดสอบที่เข้มงวดหลายชุดกระบอกสูบประกอบด้วยตัวถังและหัว
1. กระบอกสูบ: หมายถึงส่วนกระบอกสูบของถังซักเส้นผ่านศูนย์กลางและความยาวภายในเกี่ยวข้องกับโหมดการหมุนเวียนความจุหม้อไอน้ำพารามิเตอร์ไอน้ำและโครงสร้างของอุปกรณ์ภายในโดยปกติถังอบไอน้ำจะถูกรีดบนเครื่องม้วนแบบหลายม้วนผนังดรัมของหม้อต้มความดันต่ำวิกฤตหนาเกินกว่าจะกดลงบนแท่นกดขนาดใหญ่ได้
2. ส่วนหัว: หม้อไอน้ำแรงดันต่ำมักจะเป็นแบบครึ่งวงกลมความดันสูงและหม้อไอน้ำแรงดันสูงพิเศษคือหม้อไอน้ำแบบทรงรีหม้อไอน้ำแรงดันปานกลางเป็นทรงรีค่อนข้างแบนโดยมีท่อระบายน้ำที่หัวสำหรับติดตั้งและบำรุงรักษาอุปกรณ์ภายในหัวกดบนแท่นอัดไฮดรอลิกหรือแท่นอัดน้ำมัน
1. ส่วนผสมของไอน้ำและน้ำที่มาจากผนังน้ำเข้าสู่ถังผ่านท่อทางเข้าด้านบนของถังซักตามทางเดินวงแหวนแคบที่เกิดจากผนังด้านในของดรัมและซับส่วนโค้งส่วนผสมของไอน้ำและน้ำสามารถถ่ายโอนไปยังผนังด้านในของถังได้อย่างสม่ำเสมอด้วยอัตราการไหลที่เหมาะสมดังนั้นจึงสามารถเอาชนะความยากของอุณหภูมิที่แตกต่างกันมากเกินไประหว่าง ผนังด้านบนและด้านล่างของถังซักระหว่างการเริ่มต้นและการปิดหม้อไอน้ำและทำให้การสตาร์ทเครื่องเร็วขึ้น
2. ส่วนผสมของไอน้ำและน้ำที่เข้าสู่ถังจะเข้าสู่ตัวแยกไซโคลนไอน้ำและน้ำและใช้ความเฉื่อยในการเปลี่ยนทิศทางการไหลเพื่อแยกส่วนผสมของไอน้ำและน้ำซึ่งเป็นการแยกส่วนผสมไอน้ำและน้ำออกเป็นครั้งแรก
3. ไอน้ำที่แยกออกมายังคงมีน้ำอยู่เป็นจำนวนมากมันเข้าสู่ตัวคั่นแผ่นกระดาษลูกฟูกจากด้านบนของตัวคั่นไอน้ำที่มีหยดน้ำไหลผ่านรอยแตกระหว่างแผ่นกระดาษลูกฟูกและฟิล์มน้ำจะเกิดขึ้นบนผนังโลหะเพื่อให้ไหลลงด้านล่าง
4. ไอน้ำหลังจากการแยกทุติยภูมิถูกทำความสะอาดด้วยไอน้ำในที่สุดและการแยกแรงโน้มถ่วงจะดำเนินการโดยใช้ความแตกต่างของความหนาแน่นของน้ำซึ่งเป็นการแยกครั้งที่สาม
5. หลังจากการแยกสามครั้งไอน้ำจะเป็นไปตามมาตรฐานคุณภาพไอน้ำและนำไปสู่ซูเปอร์ฮีตเตอร์ของแท่นวางจากท่อไอน้ำอิ่มตัวที่ด้านบนของถังซัก
รายละเอียดการแยกไอน้ำและน้ำ
การแยกไอน้ำและน้ำขั้นต้น กำจัดไอน้ำเกือบทั้งหมดออกจากน้ำเพื่อให้มีการหมุนเวียนไอน้ำน้อยมากจากก้นถังไปยังท่อที่ให้ความร้อนผ่านการเชื่อมต่อของเต้าเสียบ (ขาลง)
ที่การแยกทุติยภูมิไอน้ำจะถูกส่งผ่านขั้นตอนที่สองของตัวคั่นหรือองค์ประกอบของเครื่องฟอก (โดยปกติจะเว้นระยะห่างอย่างใกล้ชิดแผ่นขนานลูกฟูก) สำหรับการกำจัดหยดน้ำขั้นสุดท้ายจากนั้น Steam จะหมดลงผ่านพอร์ตต่างๆ
เครื่องประดับ
ส่วนประกอบหลักในระบบหม้อไอน้ำ ได้แก่ เครื่องทำความร้อนน้ำป้อนหม้อไอน้ำเครื่องกำจัดอากาศหม้อไอน้ำปั๊มป้อนสารประหยัดหม้อไอน้ำซูเปอร์ฮีทเตอร์ตัวลดทอนระบบไอน้ำคอนเดนเซอร์และปั๊มคอนเดนเสทนอกจากนี้ยังมีชุดควบคุมเพื่อตรวจสอบการไหลของน้ำและไอน้ำการไหลของน้ำมันการไหลเวียนของอากาศและการบำบัดทางเคมีเพิ่มเติม
การจัดหมวดหมู่
| ความดัน | ต่ำ | กลาง | สูง | สูงมาก |
| เส้นผ่านศูนย์กลางภายใน (มม.) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| ความหนา (mm) | 16-25 | 32-46 | 60-100 | 80-100 |
| วัสดุ | เหล็กกล้าคาร์บอน | เหล็กกล้าคาร์บอนและโลหะผสม | เหล็กกล้าคาร์บอนและโลหะผสม | โลหะผสมเหล็ก |
ควบคุมคุณภาพ
1. รายงานการทดสอบแรงกระแทกและความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT (การตรวจสอบโดยไม่ทำลาย) 100% ของแผ่นเหล็กท่อและอิเล็กโทรด
3. X-ray, test-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันและความปลอดภัยในการทำงานมาตรฐาน
จุดเด่นของผลิตภัณฑ์
