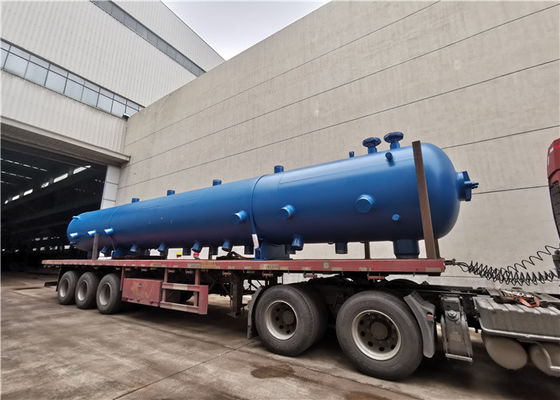

ถังแรงดันเชื้อเพลิงถ่านหิน ASME Boiler Steam Drum ถังแรงดัน

รายละเอียดสินค้า

ดรัมเป็นภาชนะรับแรงดันทรงกระบอกที่ใช้ในหม้อไอน้ำแบบท่อน้ำสำหรับการแยกไอน้ำและน้ำ และการทำให้บริสุทธิ์ด้วยไอน้ำ ทำให้เกิดวงจรหมุนเวียนน้ำและน้ำในหม้อแบบสตริงหน้าที่หลักของมันคือการรับน้ำจากเครื่องประหยัด แยกไอน้ำออกจากน้ำและจ่ายน้ำไปยังวงจรหมุนเวียน และขนส่งไอน้ำอิ่มตัวไปยังเครื่องทำน้ำร้อนยิ่งยวดมีน้ำอยู่ในถังซักจำนวนหนึ่ง ซึ่งช่วยลดความร้อนและวัสดุได้เมื่อสภาพการทำงานเปลี่ยนไป ความเร็วของความดันไอจะเปลี่ยนช้าลงเมื่อการจ่ายน้ำและปริมาณน้ำไม่ประสานกันในช่วงเวลาสั้น ๆ ก็จะทำหน้าที่เป็นตัวกั้นดรัมมีอุปกรณ์ภายในสำหรับการแยกไอน้ำและไอน้ำ การทำความสะอาดด้วยไอน้ำ ยาในหม้อ และการระบายน้ำทิ้งอย่างต่อเนื่องเพื่อให้มั่นใจในคุณภาพของไอน้ำ ดังแสดงในรูป

ดรัมเป็นส่วนประกอบรับแรงกดผนังหนาที่ใหญ่และมีราคาแพงที่สุดในหม้อไอน้ำดรัมไม่เพียงทนทานต่อแรงดันภายในที่สูงเท่านั้น แต่ยังสร้างความเครียดจากความร้อนเนื่องจากความผันผวนของอุณหภูมิผนังที่เกิดจากการเปลี่ยนแปลงของสภาพการทำงานดังนั้นสภาพการทำงานจึงไม่ดี จำเป็นต้องมีการควบคุมดูแลสภาพการทำงานที่มีประสิทธิภาพ

ขั้นตอนการทำงาน

1. ส่วนผสมของไอน้ำและน้ำที่มาจากผนังน้ำเข้าสู่ถังซักผ่านท่อทางเข้าด้านบนของถังซักตามทางเดินวงแหวนแคบที่เกิดขึ้นจากผนังด้านในของดรัมและอาร์คไลเนอร์ ส่วนผสมของไอน้ำและไอน้ำสามารถถ่ายโอนไปยังผนังด้านในของดรัมอย่างสม่ำเสมอด้วยอัตราการไหลที่เหมาะสม ดังนั้นจึงเอาชนะความยากลำบากของความแตกต่างของอุณหภูมิที่มากเกินไประหว่าง ผนังด้านบนและด้านล่างของดรัมระหว่างการสตาร์ทและปิดหม้อไอน้ำ และทำให้สตาร์ทเครื่องเร็วขึ้น

2. ส่วนผสมของไอน้ำและไอน้ำที่เข้าสู่ถังซักจะเข้าสู่เครื่องแยกไอน้ำแบบไซโคลน และใช้แรงเฉื่อยในการเปลี่ยนทิศทางการไหลเพื่อแยกส่วนผสมของไอน้ำกับไอน้ำ ซึ่งเป็นการแยกส่วนผสมระหว่างไอน้ำกับไอน้ำออกครั้งแรก

3. ไอน้ำที่แยกจากกันยังคงมีน้ำอยู่มากเข้าสู่ตัวคั่นแผ่นลูกฟูกจากด้านบนของตัวคั่นไอน้ำที่มีหยดน้ำไหลผ่านรอยแตกระหว่างแผ่นลูกฟูก และฟิล์มน้ำจะก่อตัวขึ้นบนผนังโลหะเพื่อไหลลงด้านล่าง

4. ในที่สุดไอน้ำหลังจากการแยกรองจะถูกทำความสะอาดด้วยไอน้ำ และการแยกด้วยแรงโน้มถ่วงจะดำเนินการโดยใช้ความแตกต่างของความหนาแน่นของน้ำ ซึ่งเป็นการแยกที่สาม

5. หลังจากแยกสามครั้ง ไอน้ำจะเป็นไปตามมาตรฐานคุณภาพไอน้ำ และนำไปสู่เครื่องทำความร้อนพิเศษแบบแผ่นจากท่อไอน้ำอิ่มตัวที่ด้านบนของถังซัก

การไหลเวียนของน้ำ

1. โดยปกติจะมีไอน้ำและน้ำอยู่ร่วมกันในถังอบไอน้ำภายใต้ความดันบางอย่าง อุณหภูมิของไอน้ำในถังซักก็แตกต่างกันด้วย (หมายถึงตารางคุณลักษณะของการละลายน้ำ กล่าวคือ อุณหภูมิความอิ่มตัวที่กำหนดภายใต้แรงดันที่กำหนด)หากอยู่ในสภาวะอิ่มตัว อุณหภูมิของน้ำจะเท่ากับอุณหภูมิของไอน้ำ

2. การไหลเวียนของน้ำในถังซักเป็นวงจรความร้อนแบบพาความร้อน (ยกเว้นการแผ่รังสีความร้อนจากผนังด้านนอกของถังซักและการถ่ายเทความร้อนโดยตรงจากท่อควันหรือผนังด้านนอก)ความร้อนจะถูกแลกเปลี่ยนในกระบวนการเคลื่อนตัวขึ้นเนื่องจากน้ำร้อนที่มีน้ำหนักเบาหลังจากความร้อนถึงระดับหนึ่ง ส่วนหนึ่งของน้ำจะถูกแปลงเป็นสถานะก๊าซ

ฟังก์ชั่น

หน้าที่หลักของถังอบไอน้ำมีดังนี้:

1. เป็นชุมทางของกระบวนการทำงานสามขั้นตอนของการให้ความร้อนปานกลาง การระเหย และความร้อนสูงเกินไป เพื่อให้แน่ใจว่าน้ำหมุนเวียนตามปกติของหม้อไอน้ำ

2. ด้านในมีเครื่องแยกไอน้ำ-ไอน้ำและอุปกรณ์เป่าต่อเนื่องเพื่อให้มั่นใจในคุณภาพของไอน้ำในหม้อไอน้ำ

3. มีน้ำปริมาณหนึ่ง มีความจุความร้อนที่แน่นอน ลดความเร็วการเปลี่ยนแปลงของความดันไอ

4. ดรัมมีเกจวัดแรงดัน เกจวัดระดับน้ำ น้ำไหลออกโดยอุบัติเหตุ วาล์วนิรภัย และอุปกรณ์อื่น ๆ เพื่อให้แน่ใจว่าการทำงานของหม้อไอน้ำปลอดภัย

บริษัท ของเรา

HD Boiler ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co., Ltd. (ซื้อขายในนาม HD Boiler) เป็นผู้ผลิตอุตสาหกรรมมืออาชีพ ผลิตหม้อต้มยูทิลิตี้ หม้อต้มอุตสาหกรรม หม้อต้ม HRSG และชิ้นส่วนหม้อไอน้ำทุกชนิด เช่น แผงผนังกั้นน้ำ เครื่องประหยัด , เครื่องอุ่นอากาศ, เครื่องทำความร้อนพิเศษ, ส่วนหัว, ท่อครีบเกลียว, ท่อ H-fin, ท่อความร้อน ฯลฯ HD Boiler ตั้งอยู่ในสวนอุตสาหกรรม Dong Lai ชานเมืองตะวันออกของ Zhang Jia Gang Cityที่ตั้งของโรงงานแห่งนี้อยู่ที่ประมาณ 150 กม. ทางด่วนไปยังท่าเรือเซี่ยงไฮ้หรือ 60 กม. จากถนนของรัฐไปยังซูโจวหรืออู๋ซี โดยมีการคมนาคมขนส่งในทุกทิศทางอย่างสะดวกและรวดเร็ว
