| ขั้นต่ำ: | 1 ชุด |
| การบรรจุแบบมาตรฐาน: | ทะเลสวยหรูบรรจุเพื่อการส่งออก |
| ระยะเวลาการจัดส่ง: | 30 ~ 50 วัน |

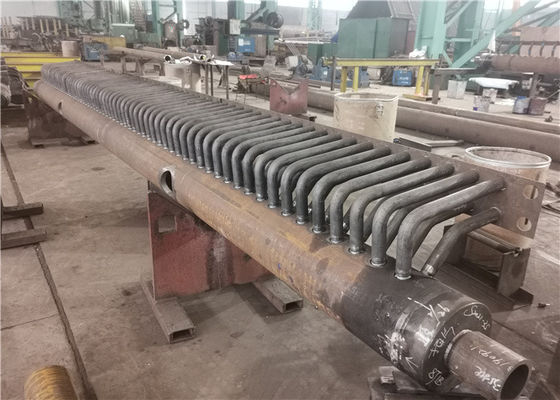

ASME Carbon Steel Boiler Manifold Headers การดูดซับพลังงานความร้อน
รายละเอียดสินค้า
Boiler Manifold Header เป็นท่อชนิดหนึ่งสำหรับผสมสารทำงานของหม้อไอน้ำและให้ความร้อนสม่ำเสมอของสารทำงานเพื่อปรับปรุงประสิทธิภาพของหม้อไอน้ำ หม้อไอน้ำจะค่อยๆ พัฒนาเป็นหม้อไอน้ำแบบท่อเพื่อเพิ่มพื้นที่การถ่ายเทความร้อนน้ำในหม้อจะไหลจากกระบอกหม้อไปยังกล่องด้านล่างผ่านท่อด้านล่าง และกระจายไปยังมัดท่อแต่ละอันโดยตัวกล่องน้ำในชุดท่อเหล่านี้จะดูดซับพลังงานความร้อนอย่างต่อเนื่องและรวบรวมเข้าสู่ตัวกล่องด้านบนแล้วไหลกลับเข้าไปในถังหม้อเราเรียกส่วนหัวของกล่องด้านบนและด้านล่างส่วนหัวเป็นส่วนสำคัญของหม้อไอน้ำ ซึ่งแบ่งออกเป็นส่วนหัวด้านบนและด้านล่าง
หน้าที่หลักคือการรวบรวมของไหลทำงานหรือแจกจ่ายของไหลทำงานไปยังไปป์ไลน์อื่นผ่านส่วนหัวนั่นคือ การรวบรวม ผสม และแจกจ่ายของไหลทำงาน เพื่อให้มั่นใจว่าของไหลทำงานมีการกระจายและให้ความร้อนอย่างสม่ำเสมอส่วนหัวด้านล่างหรือที่เรียกว่ากล่องกันโค้ก ตั้งอยู่ทั้งสองด้านของตะแกรงและสัมผัสโดยตรงกับตะเข็บถ่านหินที่กำลังลุกไหม้หน้าที่ของมันคือการทำให้ตะกรันโค้กเย็นลงโดยไม่ยึดติดกับผนังด้านข้าง
| โครงสร้าง | ส่วนหัว, ที่ปิดปลาย, ข้อต่อท่อ, แฮนด์โคล, ซ็อกเก็ตเทอร์โมมิเตอร์ |
| ลักษณะเฉพาะ | การเชื่อมขั้นสูง ระดับระบบอัตโนมัติที่สูง การทำงานที่ปลอดภัยและเชื่อถือได้ |
ประเภท
ตามตำแหน่งมีส่วนหัวด้านบนและส่วนหัวด้านล่างหรือส่วนหัวขาเข้าและส่วนหัวของเต้าเสียบตามประเภทของบันเดิลที่รวบรวม พวกเขาสามารถแบ่งออกเป็นส่วนหัวของกำแพงน้ำ ส่วนหัวของฮีทเตอร์แบบซุปเปอร์ฮีทเตอร์ ส่วนหัวของตัวประหยัด และอื่นๆ
ฟังก์ชั่น
Header เป็นอุปกรณ์ท่อสำหรับผสมสารทำงานของหม้อไอน้ำและให้ความร้อนสม่ำเสมอของสารทำงานโดยปกติผนังเตาของหม้อไอน้ำอุตสาหกรรมประกอบด้วยแถวของท่อ(ผนังระบายความร้อนด้วยน้ำ) แต่ขนาดของหม้อไอน้ำมีขนาดใหญ่มากและโครงสร้างมีความซับซ้อนไม่สามารถรับประกันได้ว่าสารทำงานในทุกท่อจะดูดซับความร้อนเท่ากันการดูดซับความร้อนมีความแตกต่างกันมากในส่วนต่างๆการติดตั้งเฮดเดอร์สามารถให้สารทำงานในแต่ละท่อมาบรรจบกันที่นี่ และกระจายไปยังระดับถัดไปของแต่ละท่อเพื่อลดการเบี่ยงเบนทางความร้อนเพื่อให้การดูดซับความร้อน การไหลของของไหลทำงาน และการระบายความร้อนและประสิทธิภาพเชิงความร้อนของหม้อไอน้ำเหมาะสมที่สุด และปรับปรุง;นอกจากนี้ขนาดจำนวนและเลย์เอาต์ของท่อในส่วนบนกลางและล่างของหม้อไอน้ำนั้นแตกต่างกันส่วนหัวมีหน้าที่ในการเชื่อมต่อแต่ละส่วนเพื่อให้แน่ใจว่าสารทำงานไหลลื่น
ควบคุมคุณภาพ
1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และแท่งเชื่อม
3. รายงานการตรวจสอบ X-ray 100% (ตะเข็บเชื่อม): เพื่อรับรองคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน
การออกแบบและพัฒนา
รวบรวมพารามิเตอร์ทั้งหมดสำหรับการออกแบบผลิตภัณฑ์ ออกแบบตามกฎระเบียบควบคุมดูแลเทคโนโลยีความปลอดภัยของหม้อไอน้ำ กฎหมาย กฎ ข้อบังคับ และมาตรฐานวิชาชีพอื่นๆ และเป็นไปตามมาตรฐานผลิตภัณฑ์และความต้องการของลูกค้า 100%
|
|
