เครื่องแยกฝุ่นไซโคลนอุตสาหกรรมหม้อไอน้ำและเครื่องแยกไซโคลนหลายตัว
รายละเอียดสินค้า
| ชื่อ: | เครื่องแยกฝุ่นไซโคลน | อย่างมีประสิทธิภาพ: | 99.5% ~ 99.9% |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าคาร์บอนโลหะผสมเหล็กเทียบเท่า | การรักษาพื้นผิว: | ทาสี |
| การประกัน: | 2 ปี | ใบสมัคร: | หม้อไอน้ำอุตสาหกรรมและหม้อไอน้ำ CFB |
| เน้น |
เครื่องแยกฝุ่นไซโคลน,เครื่องแยกฝุ่น |
||
คําอธิบายสินค้า
เครื่องแยกไซโคลนทรงกรวยสำหรับหม้อไอน้ำอุตสาหกรรมและหม้อไอน้ำที่ใช้ถ่านหิน CFB
รายละเอียดสินค้า
เครื่องแยกไซโคลนเป็นอุปกรณ์ชนิดหนึ่งที่ใช้สำหรับแยกระบบก๊าซ - ของแข็งหรือระบบของเหลว - ของแข็งหลักการทำงานคืออนุภาคของแข็งหรือหยดที่มีแรงเหวี่ยงความเฉื่อยขนาดใหญ่จะถูกแยกออกจากผนังด้านนอกโดยการเคลื่อนที่แบบหมุนที่เกิดจากการนำกระแสอากาศสัมผัสลักษณะสำคัญของตัวคั่นไซโคลนคือโครงสร้างที่เรียบง่ายมีความยืดหยุ่นในการทำงานสูงมีประสิทธิภาพสูงการจัดการและบำรุงรักษาที่สะดวกต้นทุนต่ำใช้สำหรับเก็บฝุ่นที่มีเส้นผ่านศูนย์กลาง 5-10 μmมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมยาเหมาะอย่างยิ่งสำหรับฝุ่นละอองที่มีความหนาและมีฝุ่นมากกว่าภายใต้สภาวะอุณหภูมิสูงและความดันสูงมักใช้เป็นอุปกรณ์แยกภายในในเครื่องปฏิกรณ์แบบฟลูอิไดซ์เบดหรือเป็นตัวแยกล่วงหน้าเป็นอุปกรณ์แยกที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม
หลักการและการทำงาน
ตัวแยกไซโคลนเป็นตัวแยกก๊าซและของแข็งแห้งซึ่งแยกฝุ่นออกจากการไหลของอากาศด้วยแรงเหวี่ยงที่เกิดจากส่วนผสมของก๊าซและของแข็งในการหมุนด้วยความเร็วสูงเนื่องจากแรงเหวี่ยงที่กระทำต่ออนุภาคนั้นมากกว่าแรงโน้มถ่วงและแรงเฉื่อยมากประสิทธิภาพการแยกจึงสูงกว่า

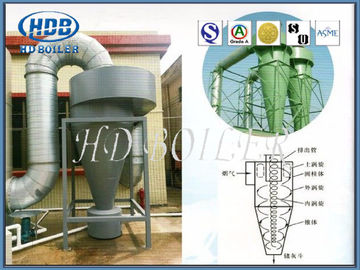

หลักการแยกและโครงสร้างของตัวคั่นไซโคลนขาเข้าสัมผัสที่ใช้กันทั่วไปแสดงไว้ในรูปโครงสร้างหลักเป็นรูปทรงกระบอกทรงกรวยที่มีท่อทางเข้าของก๊าซในทิศทางสัมผัสของส่วนบนของกระบอกสูบท่อระบายอากาศที่สอดเข้าไปในความลึกที่แน่นอนในกระบอกสูบที่ด้านบนของกระบอกสูบและช่องจ่ายผงที่ได้รับผงละเอียดที่ ด้านล่างของทรงกระบอกทรงกรวยเมื่อกระแสลมที่เต็มไปด้วยฝุ่นเข้าสู่ตัวแยกไซโคลนที่ความเร็ว 12-30m / s จากท่อไอดีกระแสลมจะเปลี่ยนจากการเคลื่อนที่เชิงเส้นเป็นการเคลื่อนที่แบบวงกลมกระแสลมหมุนส่วนใหญ่จะไหลลงจากกระบอกสูบไปยังกรวยตามผนังนอกจากนี้ภายใต้การกระทำของแรงเหวี่ยงอนุภาคจะถูกโยนไปที่ผนังของตัวคั่นเมื่ออนุภาคฝุ่นสัมผัสกับผนังจะสูญเสียแรงเฉื่อยโมเมนตัมของความเร็วตามแนวแกนลดลงใกล้ผนังตกลงไปตามผนังและเข้าสู่ท่อระบายขี้เถ้าและตกลงไปในถุงเก็บจากเต้าเสียบในกระบวนการของการหมุนลงการไหลเวียนด้านนอกจะไหลเข้าสู่ส่วนกลางของตัวคั่นอย่างต่อเนื่องทำให้เกิดการไหลแบบรัศมีศูนย์กลางซึ่งถือเป็นการไหลเวียนภายในของการหมุนขึ้นทิศทางการหมุนของการไหลเวียนภายในและภายนอกเหมือนกันในที่สุดก๊าซบริสุทธิ์จะผ่านท่อไอเสียและถูกปล่อยออกไปและส่วนหนึ่งของฝุ่นละอองที่ละเอียดกว่าที่ไม่ได้แยกออกจากกันก็หลุดออกไปด้วยส่วนเล็ก ๆ อื่น ๆ ของก๊าซที่ไหลจากท่อไอดีจะไหลลงไปตามด้านนอกของท่อไอเสียผ่านฝาครอบด้านบนของตัวคั่นไซโคลนเมื่อถึงปลายด้านล่างของท่อไอเสียจะมาบรรจบกับการไหลเวียนภายในที่ขึ้นด้านบนและเข้าสู่ท่อไอเสียอนุภาคละเอียดที่กระจายอยู่ในการไหลเวียนด้านบนในส่วนนี้จะถูกกำจัดออกไปด้วยจากนั้นก็ถูกกักไว้โดยตัวกรองถุงหรือตัวเก็บฝุ่นแบบเปียก
การดำเนินการ
เครื่องแยกไซโคลนทำงานโดยรวมแรงเหวี่ยงแรงโน้มถ่วงและแรงเฉื่อยเพื่อกำจัดอนุภาคละเอียดที่แขวนลอยอยู่ในอากาศหรือก๊าซตัวคั่นประเภทนี้ใช้การกระทำแบบไซโคลนเพื่อแยกอนุภาคออกจากกระแสแก๊สโดยปกติแล้ว PM จะเข้าสู่ตัวคั่นไซโคลนที่มุม (ตั้งฉากกับกระแสไหลสัมผัสกันหรือจากด้านข้าง) จากนั้นจะหมุนอย่างรวดเร็วแรงเหวี่ยงถูกสร้างขึ้นโดยกระแสลมทรงกลมที่พ่นอนุภาคเข้าหาผนังของพายุไซโคลนเมื่อ PM ชนกำแพงก็ตกลงไปในถังด้านล่างจากนั้นไอเสียที่“ สะอาด” จะถูกเป่าผ่านหรือหมุนเวียนเพื่อกรองอีกครั้ง
ข้อมูลทางเทคนิค
| รุ่น | ปริมาณอากาศ(ลบ.ม. / ชม) | ความสูงรวมมม) | |||
| ความเร็วขาเข้า(นางสาว) | |||||
| 15 | > 18 | 20 | 22 | ||
| CLT / A-2.5 | 580 | 690 | 770 | 850 | 1100 |
| CLT / A-3.0 | 830 | 1,000 | 1100 | 1220 | 1380 |
| CLT / A-3.5 | 1140 | 1360 | 1510 | พ.ศ. 2113 | 1600 |
| CLT / A-4.0 | พ.ศ. 1480 | พ.ศ. 2323 | พ.ศ. 2503 | พ.ศ. 2170 | 1800 |
| CLT / A-4.5 | พ.ศ. 2413 | 2250 | 2480 | 2700 | พ.ศ. 2593 |
| CLT / A-5.0 | 2320 | 2780 | 3080 | 3400 | 2300 |
| CLT / A-5.5 | 2800 | 3360 | 3720 | 4100 | 2500 |
| CLT / A-6.0 | 3340 | 4000 | 4440 | 4900 | 2700 |
| CLT / A-6.5 | 3920 | 4700 | 5210 | 5700 | 2900 |
| CLT / A-7.0 | 4540 | 5440 | 6030 | 6670 | 3200 |
| CLT / A-7.5 | 5210 | 6250 | 6920 | 7650 | 3400 |
| CLT / A-8.0 | 5940 | 7130 | 7900 | 8730 | 3600 |
| CLT / A-9.0 | 7510 | 9000 | 9980 | 11000 | 4100 |
| CLT / A-10.0 | 9280 | 11100 | 12300 | 13600 | 4600 |
| CLT / A-10.6 | 10400 | 12400 | 13800 | 15200 | 4800 |
| CLT / A-11 | 11200 | 13400 | 14800 | 16400 | 5,000 |
| CLT / A-12 | 13300 | 15900 | 17600 | 19500 | 5400 |
| CLT / A-13 | 15600 | พ.ศ. 23700 | 20700 | 23370 | 5900 |
| CLT / A-14 | พ.ศ. 23100 | 21700 | 24000 | 26600 | 6400 |
| CLT / A-15 | 20800 | 24800 | 27600 | 30500 | 6900 |
| CLT / A-16 | 23700 | 28400 | 31500 | 34800 | 7360 |
| CLT / A-17 | 26800 | 32100 | 35600 | 39300 | 7860 |
| CLT / A-18 | 30000 | 36000 | 39900 | 44100 | 8300 |
| CLT / A-19 | 33500 | 40200 | 44500 | 49200 | 8790 |
| CLT / A-20 | 37100 | 44500 | 49300 | 54500 | 9200 |
ข้อดี
1. ต้นทุนเงินทุนต่ำ
2. ความสามารถในการทำงานที่อุณหภูมิสูง
3. สามารถจัดการกับละอองของเหลวหรือวัสดุแห้ง
4. ความต้องการการบำรุงรักษาต่ำ (ไม่มีชิ้นส่วนที่เคลื่อนไหว)
5. ขนาดเล็ก - ต้องใช้พื้นที่ค่อนข้างเล็ก
ควบคุมคุณภาพ
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
