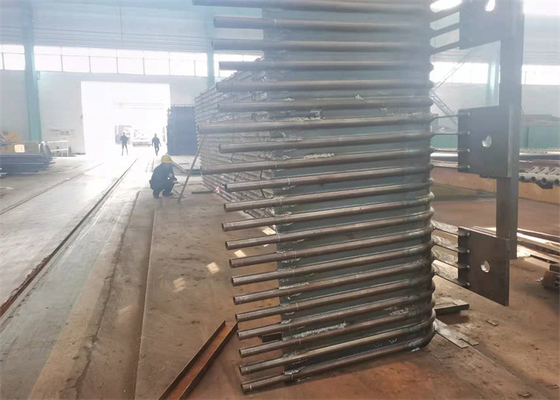

ASME Studded Power Station Water Wall แผงแรงดันสูง

ผนังกั้นน้ำในหม้อต้มน้ำคือผนังเตาหลอมที่ประกอบด้วยวัสดุทนไฟและท่อในหม้อต้มน้ำแบบท่อน้ำ ท่อมีระยะห่างเท่ากันและโดยทั่วไปจะเชื่อมต่อกับส่วนหัวซึ่งจะเชื่อมต่อกลับไปยังแหล่งผลิตหลักของหม้อไอน้ำ จุดประสงค์สองประการในการจับความร้อนที่อาจหลบหนีสู่บรรยากาศและช่วยให้น้ำร้อนในหม้อไอน้ำ และยังช่วยให้วัสดุทนไฟเย็น (ค่อนข้างพูด) ซึ่งจะช่วยป้องกันการหลุดร่อนของวัสดุทนไฟ

แผ่นผนังน้ำที่มีหมุดมักจะวางในแนวตั้งบนผนังด้านในของผนังเตา ส่วนใหญ่จะใช้เพื่อดูดซับความร้อนที่แผ่ออกมาจากเปลวไฟและก๊าซไอเสียที่อุณหภูมิสูงในเตาเผา มันเป็นประเภทหลักของพื้นผิวความร้อนระเหยของ หม้อไอน้ำที่ทันสมัยทุกชนิดและส่วนประกอบพื้นฐานของวงจรหมุนเวียนน้ำของหม้อไอน้ำ เนื่องจากทั้งการระบายความร้อนและการป้องกันของผนังเตาเผาจึงได้ชื่อว่า

กำแพงน้ำได้รับการออกแบบมาแต่แรกเพื่อไม่ให้ได้รับความร้อน แต่เพื่อทำให้เตาเย็นลงจากความเสียหายที่อุณหภูมิสูง ต่อมาเนื่องจากฟังก์ชันการแลกเปลี่ยนความร้อนที่ดี จึงค่อยๆ เปลี่ยนถังอบไอน้ำเป็นส่วนทำความร้อนหลักของหม้อไอน้ำ

พื้นผิวทำความร้อนแบบระเหยซึ่งวางอยู่บนผนังด้านในของห้องหม้อไอน้ำและประกอบด้วยท่อหลายเส้นขนานกัน หน้าที่ของผนังน้ำคือการดูดซับความร้อนจากเปลวไฟหรือก๊าซไอเสียที่มีอุณหภูมิสูงในห้องเตาหลอม สร้างไอน้ำหรือน้ำร้อน ในท่อและลดอุณหภูมิของผนังเตาเพื่อป้องกันผนังเตา ในหม้อต้มความจุขนาดใหญ่ อุณหภูมิเปลวไฟในเตาเผาสูงมาก ความเข้มของการแผ่รังสีความร้อนมีขนาดใหญ่มาก สี่สิบถึงห้าสิบเปอร์เซ็นต์ขึ้นไป ความร้อนในหม้อไอน้ำจะถูกดูดซับโดยผนังน้ำ ยกเว้นหม้อไอน้ำความจุขนาดเล็กสองสามตัว หม้อไอน้ำแบบท่อน้ำที่ทันสมัยใช้ผนังระบายความร้อนด้วยน้ำเป็นพื้นผิวความร้อนหลักของการระเหย

ข้อดีของกำแพงน้ำเมมเบรน

1).เพื่อรับประกันการรั่วซึมของผนังเตาหลอมและลดการรั่วไหลของอากาศของห้องเผาไหม้

2).เพื่อให้บรรลุการระบายความร้อนด้วยน้ำเต็มรูปแบบของห้องเผาไหม้และผนังน้ำเมมเบรนอุปกรณ์เสริมของหม้อไอน้ำมีประโยชน์ในการป้องกันการโค้กภายใต้เงื่อนไขของการยิงเสริม

3).ความจุในการจัดเก็บความร้อนมีน้อย การอุ่นในห้องเผาไหม้ทำได้รวดเร็ว และการระบายความร้อนก็เร็วเช่นกัน ซึ่งอาจทำให้ระยะเวลาการทำความเย็นของการเริ่มหม้อไอน้ำและการปิดเตาลดลง

4).เป็นการดีที่จะใช้ผนังระบายความร้อนด้วยน้ำที่รองรับด้านบน และสามารถลดภาระของโครงหม้อไอน้ำได้ ซึ่งเป็นประโยชน์ต่อส่วนที่ยื่นออกมา

5) เมื่อเทียบกับท่อเปล่า ผนังน้ำเมมเบรนจะช่วยเพิ่มความสามารถในการดูดซับความร้อนของท่อ

6) ผนังกั้นน้ำเมมเบรนของหม้อไอน้ำโดยตรงของโรงงานสามารถปรับปรุงระดับการรวมเบื้องต้นของชิ้นส่วนหม้อไอน้ำและลดภาระงานในการติดตั้ง
