ASTM โรงไฟฟ้าถ่านหินหม้อไอน้ำเผาไหม้ผนังส่วนระเหยน้ำ

อะไหล่หม้อไอน้ำหม้อไอน้ำหม้อไอน้ำแผงผนังน้ำรับรอง ASTM

1. คำอธิบาย

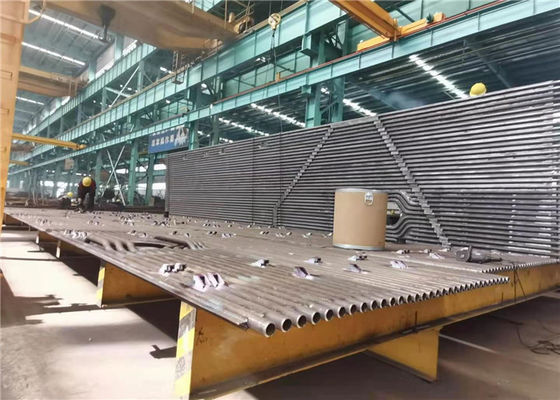

ผนังน้ำหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อเชื่อมโดยมีหรือไม่มีแถบโลหะคั่นระหว่างผนังเหล่านี้เป็นส่วนหุ้มของห้องเผาไหม้ถ่านหินท่อน้ำผนังเรียกอีกอย่างว่าส่วนระเหยพวกเขามีน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งจะค่อยๆระเหยเมื่ออยู่ในหม้อไอน้ำ

ผนังน้ำเมมเบรนของเราผลิตโดยใช้วัตถุดิบคุณภาพสูงและอุปกรณ์การผลิตร่วมสมัยที่หน่วยการผลิตขั้นสูงของเราช่วงที่นำเสนอมีให้เลือกหลายขนาดรูปร่างและข้อกำหนดตามความต้องการของลูกค้าที่เรานับถือนอกจากนี้สิ่งเหล่านี้จะถูกส่งไปยังลูกค้าภายในกรอบเวลาที่สัญญาไว้

2. พารามิเตอร์ทางเทคนิค

ข้อดีของผนังน้ำเมมเบรน

(1) ตรวจสอบความแน่นของผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) ตระหนักถึงการระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันไม่ให้เกิดการเผาไหม้ภายใต้สถานการณ์ของการเผาไหม้ที่เพิ่มขึ้น

(3) ความจุในการจัดเก็บความร้อนขนาดเล็กความร้อนอย่างรวดเร็วของห้องเผาไหม้การระบายความร้อนอย่างรวดเร็วสามารถลดระยะเวลาการสตาร์ทหม้อไอน้ำและหยุดเวลาทำความเย็นได้

(4) เหมาะสำหรับการใช้ผนังเตาเคลือบท่อจึงช่วยลดภาระของโครงหม้อไอน้ำได้อย่างมากและง่ายต่อการแขวน

(5) เมื่อเทียบกับหลอดไฟความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น

(6) ปรับปรุงระดับของการรวมชิ้นส่วนหม้อไอน้ำล่วงหน้าสะดวกและลดงานติดตั้ง

การแนะนำสินค้า

ผนังระบายความร้อนด้วยน้ำเมมเบรนหมายถึงผนังระบายความร้อนด้วยน้ำที่ประกอบด้วยหน้าจอท่อแน่นอากาศที่เชื่อมด้วยเหล็กแบนและท่อผนังระบายความร้อนด้วยน้ำเมมเบรนสามารถรับประกันความหนาแน่นที่ดีของห้องเตาช่วยลดค่าสัมประสิทธิ์การรั่วไหลของอากาศของห้องเตาได้อย่างมาก หม้อไอน้ำแรงดันลบและปรับปรุงสภาพการเผาไหม้ในเตาเผาสามารถเพิ่มพื้นที่ความร้อนจากรังสีที่มีประสิทธิภาพและประหยัดการใช้เหล็ก

รายละเอียดการก่อสร้าง

ลักษณะการรวมกันของผนังระบายความร้อนด้วยน้ำเมมเบรนมีดังนี้:
1. ตรวจสอบและปรับความกว้างความยาวความเรียบและเส้นทแยงมุมของแถวท่อเมื่อแถวท่อที่แบ่งส่วนถูกยกเข้ากับโครงรวมกันหากความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนดครีบสามารถ ตัดตามความยาวที่เหมาะสมปรับตามขนาดที่กำหนดแล้วเชื่อมใหม่เมื่อความแตกต่างในแนวทแยงของแถวท่อเกินกว่า lOmm สามารถตัดครีบระหว่างท่อบางท่อที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อขจัดความแตกต่างในแนวทแยงและ จากนั้นสามารถเชื่อมครีบได้เมื่อความไม่สม่ำเสมอของแถวท่อเกินช่วงที่อนุญาตสามารถใช้โครงโครงสำหรับตั้งสิ่งของเพื่อแก้ไขความดันด้านบนของแม่แรงได้
2. ข้อต่อก้นของท่อแตกต่างจากท่อเดียวรอยเชื่อมของท่อเดียวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อมซึ่งไม่มีผลกับท่ออื่น ๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมแบบก้นท่อถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับการเชื่อมการเชื่อมไปที่ปลายท่อที่เกิดจากการเสียรูปนั้นมีขนาดใหญ่มากดังนั้นก่อนการเชื่อมแบบก้นจะต้องมีการกวาดล้างก้นของการเชื่อมนี้ ควรวัดข้อต่ออย่างละเอียดและตามระยะห่างของก้นมีขนาดเล็กเกินไปปานกลางและใหญ่เกินไปหากระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไปต้องใช้วิธีการตัดท่อแทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะสามารถบัดกรีได้เพื่อลดความผิดปกติของการหดตัวของการเชื่อมท่อควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังขี้เถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้านหลังมีมุมเปลวไฟดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปทรงพิเศษกว่า ดังนั้นจึงเป็นเรื่องยากที่จะรวมเข้าด้วยกัน
4. ลูกพาสเดียวของท่อผนังน้ำด้านหลังแตกต่างจากท่อพื้นผิวทำความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมทนไฟจำนวนของท่อดัดมุมที่ทนไฟจะเท่ากับของท่อด้านหลัง ผนังน้ำเพื่อเพิ่มความแข็งแกร่งของมุมทนไฟนอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรงเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลางเท่ากัน (สาม - ท่อสาขา) ติดตั้งในท่อตรงและทางแยกระหว่างรถถังพันธมิตรด้านบนมีช่องปากΦ 5 มม. หรือΦ จำกัด 10 มม. ด้วยวิธีนี้ท่อโค้งงอขนาดกลางที่ใช้งานได้ส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งงอขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีปริมาณการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น
