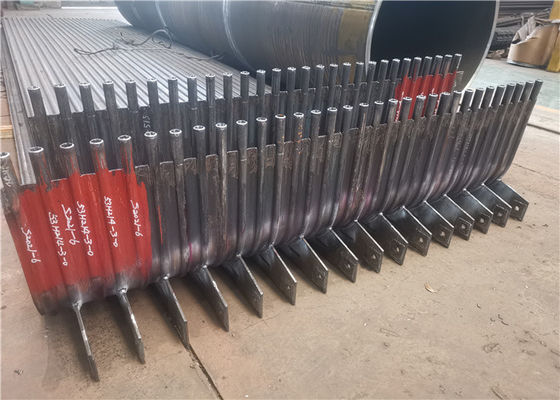

83 มม. วางท่อ CFB Water Wall Panels การรั่วไหลของอากาศต่ำ

83 มม. วางท่อ CFB Water Wall Panels การรั่วไหลของอากาศต่ำ

บทนำ

พื้นผิวทำความร้อนแบบระเหยประกอบด้วยท่อคู่ขนานจำนวนหนึ่งวางอยู่บนผนังด้านในของเตาหม้อไอน้ำหน้าที่ของผนังน้ำคือการดูดซับความร้อนจากเปลวไฟที่มีอุณหภูมิสูงหรือก๊าซไอเสียในเตาเผา ทำให้เกิดไอน้ำหรือน้ำร้อนในท่อ และลดอุณหภูมิของผนังเตาหลอม และป้องกันผนังเตาหลอมในหม้อต้มความจุขนาดใหญ่ อุณหภูมิเปลวไฟในเตาเผาจะสูงมาก และความเข้มของการแผ่รังสีความร้อนก็มาก40 ~ 50% หรือมากกว่าของความร้อนในหม้อไอน้ำถูกดูดซับโดยผนังน้ำผนังน้ำเป็นพื้นผิวทำความร้อนแบบระเหยหลักในหม้อไอน้ำแบบท่อน้ำสมัยใหม่ ยกเว้นหม้อไอน้ำความจุขนาดเล็กเพียงไม่กี่ตัวผนังน้ำแบ่งออกเป็นประเภทหลอดไฟฟ้าและประเภทเมมเบรนตามโครงสร้างผนังท่อน้ำประปาประกอบด้วยท่อเหล็กธรรมดา (รูปที่ 1 ผนังท่อน้ำประปา)ยิ่งการจัดวางท่อใกล้กันมากเท่าไร ผลกระทบในการป้องกันของผนังเตาก็จะยิ่งดีขึ้นเท่านั้นผนังเตาหลอมทำด้วยวัสดุทนไฟและวัสดุฉนวนอย่างกว้างขวางวัสดุเหล่านี้สามารถสร้างในผนังเตาหลอม หรือวางบนผนังระบายความร้อนด้วยน้ำเพื่อให้กลายเป็นผนังเตาหลอมแบบท่อเพื่อการติดตั้งง่าย

ผนังน้ำเมมเบรน

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

วัสดุและเส้นผ่านศูนย์กลางท่อสำหรับหม้อไอน้ำแรงดันปานกลาง สูง และสูงพิเศษ ภายใต้สภาวะการไหลเวียนของน้ำปกติ ผนังท่อสามารถระบายความร้อนได้ดี สามารถเลือกท่อเหล็กคาร์บอนได้สำหรับหม้อไอน้ำแรงดันวิกฤตและวิกฤตยิ่งยวด การเสื่อมสภาพของการถ่ายเทความร้อนและอุณหภูมิปานกลางสูง (โดยเฉพาะอย่างยิ่งเมื่อถึงพารามิเตอร์วิกฤตยิ่งยวด) มักจะจำเป็นต้องใช้ท่อเกลียวภายใน (ร่องเกลียวหลายหัวด้านใน ผนังของท่อโครงสร้างทั่วไปที่แสดงในรูปที่ 2) หรือท่อเหล็กโลหะผสม Cr-Moสำหรับผนังน้ำเมมเบรน สูงสุดควรตรวจสอบอุณหภูมิและความเค้นของครีบด้วยเส้นผ่านศูนย์กลางภายนอกของท่อผนังน้ำของหม้อไอน้ำหมุนเวียนตามธรรมชาติโดยทั่วไปคือ 42-76 มม. หม้อไอน้ำหมุนเวียนที่ควบคุมด้วยแรงดันวิกฤตย่อยคือ 42-51 มม. และหม้อไอน้ำแบบครั้งเดียวผ่าน 22-42 มม.

จุดแข็งของผนังน้ำเมมเบรน

(1) ตรวจสอบการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) การระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้มีประโยชน์ในการป้องกันการโค้กภายใต้สภาวะการเผาไหม้ที่เข้มข้น

(3) เวลาการทำความเย็นของการเริ่มต้นและการปิดหม้อไอน้ำสามารถสั้นลงได้เนื่องจากความจุความร้อนขนาดเล็ก อุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็ว และการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้

(4) ผนังเตาวางท่อมีความเหมาะสมซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกสำหรับการระงับและยก

(5) เมื่อเทียบกับหลอดเปล่า ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น

(6) ปรับปรุงระดับการประกอบชิ้นส่วนหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานการติดตั้ง

วัสดุผนังน้ำมักทำจากเหล็กกล้าคาร์บอนเมื่อแรงดันหม้อไอน้ำสูงกว่า 14 MPa เหล็กอัลลอยด์ก็ถูกใช้บางส่วนเช่นกันเส้นผ่านศูนย์กลางภายนอกของท่อ: หม้อไอน้ำหมุนเวียนตามธรรมชาติโดยทั่วไปใช้ 51 ~ 83 มม.หม้อไอน้ำหมุนเวียนแบบบังคับหลายตัวและหม้อไอน้ำกระแสตรงมักใช้ 22 ~ 60 มม.ผนังน้ำของหม้อต้มน้ำกระแสตรงไม่จำเป็นต้องตั้งตรงเหมือนหม้อต้มน้ำหมุนเวียนตามธรรมชาติ และยังสามารถล้อมรอบในแนวนอนหรือในรูปแบบอื่นๆเมื่อพารามิเตอร์สูง โดยเฉพาะอย่างยิ่งในหม้อไอน้ำกระแสตรง เพื่อป้องกันการเสื่อมสภาพของการถ่ายเทความร้อนในพื้นที่โหลดความร้อนสูงของเตาหลอม มักใช้ท่อเกลียวภายในหรือติดตั้งสปอยเลอร์ภายในท่อ
