สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HD Boiler |
ได้รับการรับรอง: | ISO9001, Grade A, ASME, SGS, EN |
หมายเลขรุ่น: | แผงผนังน้ำ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | บรรจุภัณฑ์สมุทร |
เวลาการส่งมอบ: | 30 วันทำการ |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 500 ตัน/เดือน |
สี: | ที่กำหนดเอง | วัสดุ: | ลวดเหล็ก / ลวดสแตนเลส |
---|---|---|---|
ใบสมัคร: | อุตสาหกรรม / สถานีพลังงาน | ประโยชน์: | ติดตั้งง่าย |
การใช้งาน: | ผนังภายนอก / ภายใน, ฉนวนก่อสร้าง | ขนาด: | ที่กำหนดเอง |
ฟังก์ชัน: | เย็นเตาจากความเสียหายที่อุณหภูมิสูง | ได้รับการรับรอง: | ISO900/CE/SGS,ISO9001 |
ที่มีประสิทธิภาพสูงทนทานน้ำผนังแผง HD บอยเลอร์ zhang jia แก๊งโรงงานเมือง
คำอธิบายของผลิตภัณฑ์

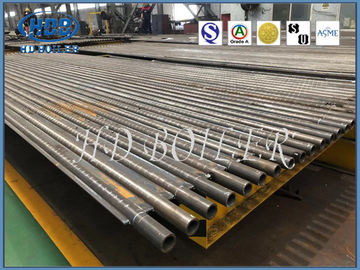

Water Wall Panels ถูกนำมาใช้ในหม้อไอน้ำยุคใหม่เพื่อลดการสูญเสียความร้อนเนื่องจากลักษณะของก๊าซที่แน่นหนาและลดค่าฉนวน เราผลิตแผ่นผนังกันน้ำโดยใช้เครื่อง Fin เชื่อมต่อกับท่ออัตโนมัติและ Benders แผงขนาดใหญ่เพื่อให้ได้รูปร่างที่ต้องการซึ่งสามารถมี Stub Welded to Headers เราจัดหาแผงที่มีช่องเปิดแบบรวมในแผง
แนะนำ
แผงผนังน้ำมักจะวางในแนวตั้งบนผนังด้านในของผนังเตาเผาส่วนใหญ่จะใช้ในการดูดซับความร้อนที่เปล่งออกมาจากเปลวไฟและก๊าซไอเสียอุณหภูมิสูงในเตาเผามันเป็นประเภทหลักของพื้นผิวความร้อนระเหยทุกชนิด ของหม้อไอน้ำที่ทันสมัยและองค์ประกอบพื้นฐานของการไหลเวียนของหม้อไอน้ำน้ำวนเพราะทั้งการระบายความร้อนและการป้องกันของผนังเตาเผาดังนั้นชื่อ
เดิมกำแพงน้ำออกแบบมาเพื่อไม่ให้ความร้อน แต่เพื่อทำให้เตาเย็นจากความเสียหายที่อุณหภูมิสูงต่อเนื่องจากฟังก์ชั่นการแลกเปลี่ยนความร้อนที่ดีจึงค่อยๆเปลี่ยนถังอบไอน้ำเป็นส่วนทำความร้อนหลักของหม้อไอน้ำ
พื้นผิวทำความร้อนแบบระเหยซึ่งวางอยู่บนผนังด้านในของห้องหม้อไอน้ำและประกอบด้วยท่อหลายขนานฟังก์ชั่นของผนังน้ำคือการดูดซับความร้อนจากเปลวไฟอุณหภูมิสูงหรือก๊าซไอเสียในห้องเตาสร้างไอน้ำหรือน้ำร้อน ในท่อและลดอุณหภูมิของผนังเตาเพื่อป้องกันผนังเตาในหม้อไอน้ำความจุขนาดใหญ่อุณหภูมิเปลวไฟในเตาเผาสูงมากความเข้มของการแผ่รังสีความร้อนมีขนาดใหญ่มากสี่ถึงห้าสิบเปอร์เซ็นต์หรือมากกว่า ความร้อนในหม้อไอน้ำถูกดูดซึมโดยกำแพงน้ำยกเว้นหม้อไอน้ำขนาดเล็กที่มีความจุน้อยหม้อไอน้ำแบบท่อน้ำที่ทันสมัยใช้ผนังน้ำหล่อเย็นเป็นพื้นผิวทำความร้อนหลักของการระเหย
ตามประเภทของโครงสร้างมีสามประเภทหลักของประเภทของหลอดไฟ, ประเภทของเมมเบรนและประเภทท่อหนามผนังน้ำของหลอดแสงประกอบด้วยแถวทั้งหมดของท่อเหล็กไร้รอยต่อซึ่งมีโครงสร้างที่ง่ายที่สุดน้ำชนิดเมมเบรน ผนังเป็นจำนวนมากของครีบผนังน้ำรีดท่อจุดเชื่อมที่ดีซึ่งกันและกันด้วยกันเพื่อที่จะกลายเป็นพื้นผิวความร้อนปิดผนึกคอมโพสิตไม่เพียง แต่สามารถปรับปรุงความหนาแน่นของอากาศในเตาเผาลดการรั่วไหลของอากาศ แต่ยังสามารถป้องกันผนังเตา เพื่อให้การลดน้ำหนักผนังเตาเผาลดความซับซ้อนของโครงสร้างผนังท่อน้ำมีหนามอยู่ในท่อน้ำผนังเชื่อมจำนวนมากยาว 20 ~ 25 มม. ขนาดเส้นผ่าศูนย์กลางของ 6 ~ 12mm ขาแล้วใช้พลาสติกทนไฟแร่โครเมียมเพื่อลด ผนังของส่วนการดูดซับความร้อน, ปรับปรุงอุณหภูมิของโซนการเผาไหม้, เหมาะสำหรับการเผาไหม้เชื้อเพลิงโดยเฉพาะอย่างยิ่งโอกาสที่ยากลำบากหรือเตาตะกรันของเหลวบางอย่างกดเพื่อจัดสถานที่, มีประเภทของการเพิ่มผนังและนอนระหว่าง ll ประเภท (คือความร้อนสองด้าน) น้ำระบายความร้อนผนังสองชนิดอดีตส่วนใหญ่ฝังอยู่ในผนังด้านในของผนังเตาเผาและดูดซับความร้อนในด้านหนึ่งหลังส่วนใหญ่จะถูกติดตั้งในช่วงกลางของหม้อไอน้ำขนาดใหญ่ทั้ง เตาถูกแยกออกเป็นสองส่วนอิสระความร้อนทั้งสองด้าน
พารามิเตอร์
ชื่อ | แผงผนังน้ำ |
วัสดุ | เหล็กกล้าคาร์บอนล้อแม็กสแตนเลส |
ขนาดท่อ | Φ38 - 76 มม. หรือตามต้องการ |
มาตรฐาน | ISO, ASME |
แบบ | ที่ได้ถูกใส่ปุม |
ใบสมัคร | Istallable รอบ ๆ ห้องเผาไหม้หม้อไอน้ำ |
คุณสมบัติ
1. รายงานการคำนวณความแข็งแกร่งพร้อมข้อมูลวัสดุที่ใช้
2. 100% NDT (แบบไม่ทำลายการตรวจสอบ) รายงานของแผ่นเหล็กหลอดและลวดเชื่อม;
3. 100% X-ray รายงานการตรวจสอบ (เชื่อมตะเข็บ): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด;
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบให้แน่ใจความกดดันการทำงานมาตรฐานและ safet
Adavantages
1. มั่นใจการปิดผนึกของผนังเตาเผาและลดการรั่วไหลของอากาศในห้องเผาไหม้
2. ทำให้น้ำหล่อเย็นเต็มรูปแบบในห้องเผาไหม้ซึ่งเอื้อต่อการป้องกันโค้กภายใต้เงื่อนไขของการเผาไหม้ที่ทวีความรุนแรงมากขึ้น
3. ความจุความร้อนต่ำความร้อนอย่างรวดเร็วและความเย็นของห้องเผาไหม้ซึ่งสามารถลดระยะเวลาการระบายความร้อนของหม้อไอน้ำเริ่มต้นและหยุด
4. มันเหมาะที่จะใช้ผนังเตาวางท่อซึ่งช่วยลดภาระของหม้อไอน้ำและอำนวยความสะดวกในการระงับ
5 เมื่อเทียบกับท่อแสงความจุการดูดซับความร้อนของท่อจะดีขึ้น
6. ปรับปรุงระดับการประกอบชิ้นส่วนหม้อน้ำให้สะดวกก่อนและลดภาระงานในการติดตั้ง
การรับรอง
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ค้าขายเป็น HD Boiler) ผลิตโรงไฟฟ้า อุตสาหกรรม ความร้อนทิ้ง การเผาขยะ ชีวมวล ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้า เมื่อรวมกับพื้นผิวการทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่เป็นเอกลักษณ์ไม่ว่าจะเป็นการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
