สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน |
ชื่อแบรนด์: | HDB |
ได้รับการรับรอง: | ISO9001,ASME,Grade A,SGS,EN |
หมายเลขรุ่น: | superheater และ reheater |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negociable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 30 วันหลังจากฝาก |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 500 ตันต่อเดือน |
โครงสร้าง: | องค์ประกอบไฟฟ้า | ความดัน: | แรงดันต่ำ/สูง |
---|---|---|---|
เชื้อเพลิง: | ถ่านหิน / แก๊ส / ถ่านหิน / น้ำร้อน | เงื่อนไข: | ใหม่ |
วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม | สี: | แดง / น้ำเงิน / เทา |
แสงสูง: | CS Superheater And Reheater,เครื่องทำความร้อนแบบ Superheater แบบถ่านหิน,Superheater และ Reheater Boiler Steam |

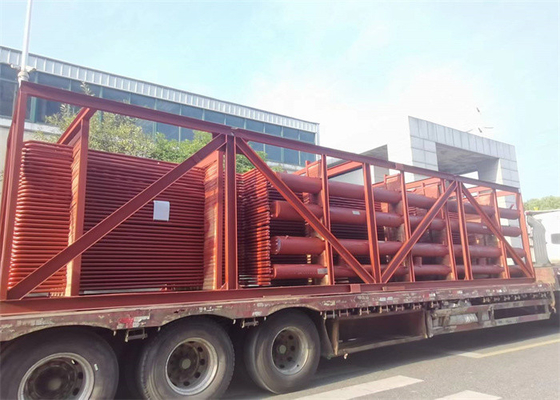

ใบรับรอง ASTM / ASME SS / CS Boiler Steam Boiler Superheater And Reheater
รายละเอียดสินค้า
หน้าที่ของเครื่องทำความร้อนแบบพิเศษในโรงไฟฟ้าพลังความร้อนคือการกำจัดความชื้นสุดท้ายออกจากไอน้ำอิ่มตัวที่ออกมาจากหม้อไอน้ำ และเพิ่มอุณหภูมิให้สูงกว่าอุณหภูมิอิ่มตัวตามข้อกำหนดที่ทางเข้าของกังหันไอน้ำ
1) มีทั้ง Radiant-Convective และ 100% Convective
2) แอสเซมบลีที่สนับสนุนตนเองโดยสมบูรณ์ (ไม่ต้องใช้อิฐรองรับระดับกลาง
3) องค์ประกอบทั้งหมดของความยาวเท่ากันเพื่อให้แน่ใจว่ามีการไหลที่สมดุล
4) ความเร็วแบบอนุรักษ์นิยมภายในท่อรับประกันการระบายความร้อนที่เป็นบวกที่โหลดทั้งหมด
5) ระบายน้ำได้เต็มที่
โครงสร้างการออกแบบ
1. อบไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส
2. ประสิทธิภาพสูง >90%
3. เครื่องทำความร้อนความเร็วสูง
4. การออกแบบด้วยสแตนเลส
5. อายุการใช้งานยาวนาน 15 ปี
พารามิเตอร์ทางเทคนิค
วัสดุ | เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอย หรือเหล็กกล้าความร้อนทนทาน |
หลอดOD | 10-114mm |
หลอด WT | 0.8mm- 15mm |
โครงสร้าง | แนวตั้งหรือแนวนอน |
รายละเอียด
ความร้อนสูงเกินไปช่วยเพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของเทอร์ไบน์ ซึ่งจะช่วยหลีกเลี่ยงการกัดเซาะของใบมีด
ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อขจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป
เครื่องทำความร้อนแบบพิเศษมักจะมีวงจรท่อหลายแบบขนานกับโค้งกลับหนึ่งจุดหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว
ความร้อนจากก๊าซร้อนสู่ไอระเหยในฮีทเตอร์ฮีทเตอร์จะถูกถ่ายเทที่อุณหภูมิสูง
ดังนั้นส่วน promary ของ superheater จึงถูกจัดเรียงในส่วนทวนและส่วนรองในการไหลแบบขนานเพื่อลดอุณหภูมิความเครียดของผนังท่อ
หลักการ
หลักการของ superheater นั้นคล้ายกับท่อกำเนิดไอน้ำของหม้อไอน้ำ
ก๊าซร้อนที่อุณหภูมิสูงจะกวาดเหนือท่อฮีทฮีทและทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดขึ้นอยู่กับอุณหภูมิของแก๊สที่ออกจากฮีทเตอร์ฮีทเตอร์และความเร็วของแก๊ส
ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุฮีตเตอร์ฮีทเตอร์เพื่อเพิ่มการผลิตไฟฟ้า
Superheaters เป็นหนึ่งในอุปกรณ์เสริมที่สำคัญที่สุดของหม้อไอน้ำที่ช่วยเพิ่มประสิทธิภาพในการระบายความร้อน
ในหม้อไอน้ำ บทบาทของฮีทเตอร์ฮีทเตอร์คือการให้ความร้อนแก่ไอน้ำอิ่มตัวจนถึงอุณหภูมิที่กำหนดของไอน้ำร้อนยวดยิ่งเพื่อเพิ่มประสิทธิภาพของโรงไฟฟ้าRepeater ปรับปรุงประสิทธิภาพของวงจรโรงไฟฟ้าพลังความร้อนเป็นหลัก
Superheater คือการเพิ่มอุณหภูมิของไอน้ำให้สูงกว่าจุดอิ่มตัว
Reheater เป็นเครื่องทำความร้อนแบบซุปเปอร์ฮีทที่ทำให้ไอน้ำร้อนมากเมื่อออกจากขั้นตอนแรงดันสูงของกังหันไอน้ำร้อนจะถูกส่งไปยังขั้นตอนแรงดันต่ำของกังหันการทำความร้อนด้วยไอน้ำระหว่างกังหันแรงดันสูงและแรงดันต่ำทำให้สามารถเพิ่มประสิทธิภาพทางไฟฟ้าของวงจรโรงไฟฟ้าได้มากกว่า 40% วงจรการทำความร้อนซ้ำจะใช้ในหม้อต้มกำลังไฟฟ้าขนาดใหญ่ เนื่องจากสามารถทำได้ในเชิงเศรษฐกิจเฉพาะในโรงไฟฟ้าขนาดใหญ่เท่านั้น
รายละเอียด
วัตถุดิบทั้งหมดจะทำการตัดท่อก่อน
ประกอบด้วยชุดของน้ำมันเปล่า (เหล็กกล้าคาร์บอน โลหะผสม หรือเหล็กทนความร้อนที่ทนทาน) และส่วนหัวและตัวช่วยอื่นๆTubesΦ32,38,42 และอื่น ๆ ตามคำขอ
ข้อมูลการตั้งค่า
|
|
กระบวนการ
|
งานเชื่อม
|
โครงสร้าง
|
แนวนอนหรือแนวตั้ง
|
วัสดุ
|
เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก
|
หลอด
|
φ32, 38, 42 เป็นต้น
|
ขนาด
|
กำหนดเอง
|
ยี่ห้อ
|
HTEG
|
การรับประกัน
|
18 เดือน
|
ความแตกต่าง
พิมพ์ | ข้อดี | ข้อเสีย | วิธีการรองรับ |
จี้-type | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. การอุดตันของการไหลโดยไอน้ำควบแน่น 2. ต้องการการรีสตาร์ทช้าเพื่อไล่น้ำที่สะสมอยู่ด้านล่างออก | ได้รับการสนับสนุนจากเบื้องบน |
Inverted-type | 1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น | 1. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะในการไหลของก๊าซความเร็วสูง | รองรับจากด้านล่าง |
แนวนอน-type |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. ไม่ได้ดูเปลวไฟโดยตรง ส่วนใหญ่มาจากประเภทการพาความร้อน | มักจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาหลัก |
แอปพลิเคชัน
ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุฮีตเตอร์ฮีทเตอร์เพื่อเพิ่มการผลิตไฟฟ้า
