สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HD BOILER |
ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
หมายเลขรุ่น: | superheater และ reheater |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด / 10 ตัน |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | บรรจุสมุทร |
เวลาการส่งมอบ: | 50 ~ 100 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 1500 ตัน / เดือน |
วัสดุ: | เหล็กกล้าคาร์บอน | การรักษา: | เตาไฟฟ้า |
---|---|---|---|
การทดสอบไฮดรอลิก: | ยอมรับ | ความหนาของท่อ: | ใช้ได้ |
การตกไข่: | ตรวจสอบ | เงื่อนไข: | ใหม่ |
แสงสูง: | เครื่องทำความร้อนไฟฟ้า Superheater และ Reheater,เครื่องทำความร้อน Superheater เหล็กกล้าคาร์บอนไฟฟ้า,การประมวลผลที่มีประสิทธิภาพสูง |

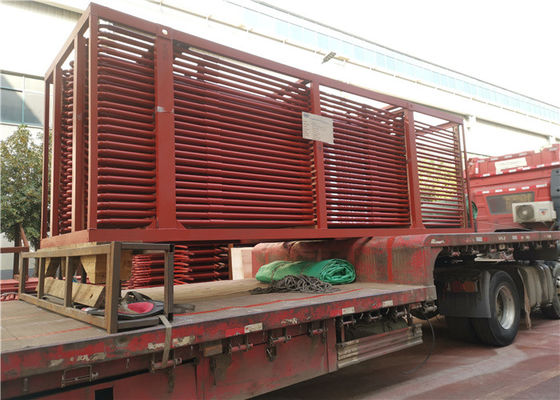

สแตนเลส / เหล็กกล้าคาร์บอน Superheater คอยส์การประมวลผลประสิทธิภาพสูง
ซุปเปอร์ฮีทเตอร์
ในหม้อต้มกึ่งวิกฤต SH อยู่ระหว่างส่วนหัวของไอน้ำหลักและดรัมไอน้ำและประกอบด้วย |
• ท่ออิ่มตัวที่ส่งไอน้ำจากดรัมไปยังส่วนหัวขาเข้าของ SH (เมื่อท่อ SH ไม่ได้เชื่อมต่อโดยตรงกับดรัม) |
• ธนาคาร Superheater พร้อมหัวทางเข้าและทางออกตามลำดับ |
• สถานี Attemperator สำหรับ STC |
• หัวจ่ายไอน้ำหลักพร้อมข้อต่อทั้งหมด และปิดด้วยวาล์วหยุดไอน้ำหลัก (MSSV) |
ไอน้ำจากถังอบไอน้ำไหลไปยังส่วนหัวของไอน้ำหลัก และไม่ควรมีวาล์วระหว่างทั้งสองเพื่อให้แน่ใจว่าจะไหลในท่อ SH ภายใต้สภาวะทั้งหมดเพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว |
เครื่องทำความร้อน
การอุ่นไอน้ำซ้ำนั้นเกี่ยวข้องกับการถอนไอน้ำที่ขยายตัวบางส่วนออก (ที่ส่วนท้ายของกระบอกสูบแรงดันสูงของกังหัน) การนำไอน้ำกลับไปยังหม้อไอน้ำในท่ออุ่นซ้ำแบบเย็น การให้ความร้อนที่อุณหภูมิเท่าหรือสูงกว่าเช่นเดียวกับไอน้ำร้อนยวดยิ่ง และกลับคืนสู่สภาพเดิม กังหันในท่ออุ่นร้อนในแง่ของฮาร์ดแวร์ ระบบ RH ประกอบด้วย
• ท่อความร้อนเย็นจากเทอร์ไบน์สู่หม้อน้ำ |
• วาล์วนิรภัยบนท่อความร้อนเย็น |
• ระบบฉีดน้ำ-น้ำอัดลมฉุกเฉินบนท่ออุ่นเย็นหรือท่อต่อระหว่างกัน |
• หม้ออุ่นพร้อมหัวทางเข้าและทางออก |
• ท่ออุ่นร้อนจากหม้อต้มไปยังกังหัน |
ข้อมูลสินค้า
1 | ประสิทธิภาพของวัฏจักรไอน้ำดีขึ้นด้วยแรงดันไอน้ำและอุณหภูมิที่สูงขึ้นรวมถึงการอุ่นซ้ำ |
2 | ทั้งการให้ความร้อนสูงยิ่งยวดและการอุ่นไอน้ำซ้ำจะต้องสูงที่สุดที่แรงดันไอน้ำ 120 บาร์ขึ้นไป ประสิทธิภาพรอบการทำงานจะเพิ่มขึ้น —1% สำหรับทุก ๆ 20 °C ของความร้อนสูงยิ่งยวด |
3 | ดังนั้นจึงต้องการความร้อนสูงยิ่งยวดสำหรับแรงดันแต่ละแถบที่สอดคล้องกับโลหะวิทยาของกังหัน |
การก่อสร้าง
จุ่มท่อพญานาคลงในภาชนะของเหลว เมื่อภายในของงูเป็นของเหลว เพื่อเติมน้ำให้เต็มท่ออย่างต่อเนื่อง ของเหลวควรถูกป้อนจากปลายท่อล่างถึงปลายท่อบน เมื่อไอน้ำเย็นลง นำเข้าไปในท่องู เพื่อหลีกเลี่ยงค้อนน้ำและการอุดตันเนื่องจากการสะสมของของเหลวเย็นในท่อ ไอน้ำควรเข้าจากด้านบน และคอนเดนเสทถูกปล่อยออกจากด้านล่าง
โครงสร้างของตัวแลกเปลี่ยนความร้อนคอยล์จมอยู่ใต้น้ำสามารถแบ่งออกเป็นสองประเภท: ถอดไม่ได้และถอดออกได้ ในการเลือกควรขึ้นอยู่กับความสะอาดของตัวกลางและการกัดกร่อน ความสูงของบรรจุภัณฑ์และวัสดุที่ใช้ การเลือกใช้วัสดุปะเก็นสามารถกำหนดได้โดย การใช้แรงดัน อุณหภูมิ และลักษณะของตัวกลางในอุปกรณ์
การทำงาน
เครื่องแลกเปลี่ยนความร้อนคอยล์แบบจุ่มใต้น้ำ มักใช้สำหรับทำความเย็น ควบแน่นหรือให้ความร้อน ทำความเย็นและระเหยของตัวกลางภายนอกท่อ
ข้อดีของมันคือโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และการใช้งานและการจัดการที่สะดวก นอกจากนี้ ยังสามารถทนต่อแรงดันสูงในขดลวดได้อีกด้วยนอกจากนี้ มักใช้เป็นส่วนประกอบการถ่ายเทความร้อนในเครื่องปฏิกรณ์ที่มีพื้นที่ถ่ายเทความร้อนน้อย
ข้อเสีย: โดยปกติความเร็วปานกลางในภาชนะจะต่ำมาก ดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนภายนอกท่อจึงมีน้อย นอกจากนี้ ระดับการล้นของทุกตำแหน่งในภาชนะจะใกล้เคียงกัน ดังนั้นความแตกต่างของอุณหภูมิเฉลี่ยจึงไม่มาก ดังนั้นผลการถ่ายเทความร้อนจึงไม่ดี อุปกรณ์มีขนาดใหญ่ ไม่เหมาะสำหรับใช้เป็นเครื่องแลกเปลี่ยนความร้อนที่มีพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่
วัสดุ
วัสดุของ superheater & reheater เป็นท่อเหล็ก ท่อทองแดง โลหะอโลหะอื่น ๆ ท่อเซรามิก ท่อกราไฟท์ และอื่น ๆ
เวิร์คช็อป
