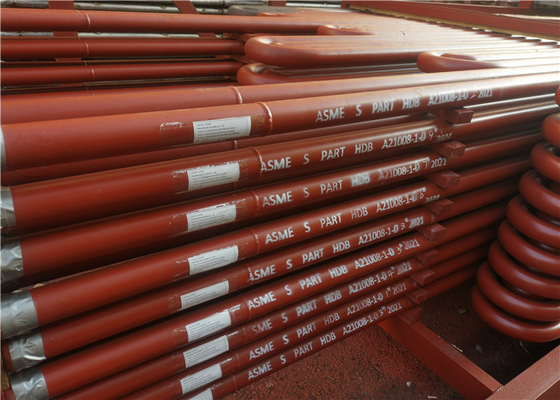

โรงไฟฟ้าเหล็กกล้าคาร์บอน ASME Superheater Coil สำหรับเปลี่ยน

Superheater หรือที่เรียกว่า Steam superheater โดยทั่วไปจะถูกติดตั้งในตำแหน่งทางออกของเตาเผา บทบาทของมันคือการนำไอน้ำอิ่มตัวในถังซัก (โดยทั่วไปประกอบด้วย 2% ของน้ำ) ภายใต้สภาวะของแรงดันคงที่ จากนั้นให้ความร้อนถึง อุณหภูมิความร้อนสูงเกินไปที่กำหนด เพื่อตอบสนองความต้องการของกระบวนการผลิต

หน้าที่ของท่อซุปเปอร์ฮีทเตอร์คือการดูดซับความร้อนท่อเหล็กหม้อน้ำแบบไม่มีรอยต่อหรือท่อเหล็กอัลลอยด์ทนความร้อนถูกดัดเป็นรูปงู และเชื่อมปลายทั้งสองข้างเข้ากับภาชนะทางเข้าและทางออกตามลำดับ

เส้นผ่านศูนย์กลางภายนอกของท่อโดยทั่วไปคือ 30 ~ 60 มม. ชนิดทั่วไปของฮีทเตอร์ฮีทเตอร์คือท่อคดเคี้ยว มีชุดท่อที่ค่อนข้างหนาแน่น จัดอยู่ในอุณหภูมิก๊าซไอเสียที่ 450 ~ 1000 ℃ โดยการกัดเซาะตามขวางและตามยาว ของก๊าซหุงต้ม ก๊าซหุงต้มส่วนใหญ่ถ่ายเทความร้อนไปยังท่อโดยการพาความร้อน และรังสีบางส่วนดูดซับความร้อน ฮีทเตอร์แบบฮีทเตอร์แบบฮีทเตอร์ประกอบด้วยหน้าจอท่อจำนวนหนึ่งซึ่งจัดเรียงอยู่ในส่วนบนของเตาเผาหรือทางออกที่เป็นของการแผ่รังสีหรือ superheater กึ่งรังสีอดีตดูดซับความร้อนแผ่รังสีของเปลวไฟเตาในขณะที่หลังดูดซับส่วนหนึ่งของความร้อนพาความร้อนในหม้อไอน้ำของโรงไฟฟ้าที่สูงกว่า 10 mpa โดยทั่วไปทั้งประเภทหน้าจอและ superheater ประเภทท่อคดเคี้ยวถูกนำมาใช้เพื่อเพิ่มการดูดซับความร้อน . ผนัง superheater ที่ใช้กับผนังด้านในของเตาเผาเป็น superheater แบบกระจาย ซึ่งไม่ค่อยได้ใช้ ผนังชนิด superheater ใช้ในหม้อไอน้ำสถานีพลังงานความจุขนาดใหญ่เพื่อสร้างผนังของหลังคาเตาปล่องการพาความร้อนและวัสดุฉนวนถูกนำไปใช้ภายนอกเพื่อสร้างผนังเตาไฟ
