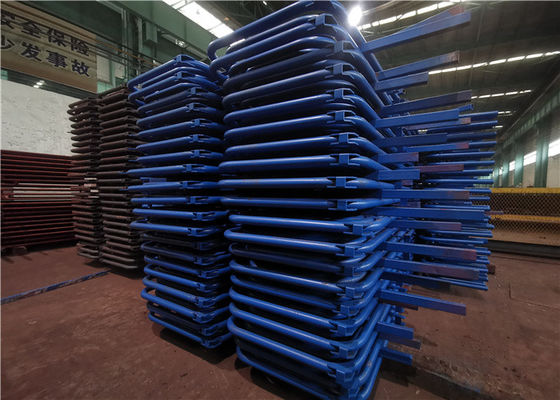

หม้อไอน้ำชีวมวล ASME Standard OD 50.4mm Superheater Coil

ชีวมวล Boiler Serpentine Tube Superheater Coil มาตรฐาน ASME OD 50.4mm Carbon Steel

คำอธิบายคอยล์ Superheater

ท่อคดเคี้ยวไปมาเป็นท่อที่บิดและหมุนหลายครั้งในระนาบพื้นผิวทำความร้อนแบบพาความร้อนของหม้อไอน้ำ เช่น ตัวประหยัด ฮีทเตอร์ฮีทเตอร์ และเครื่องทำความร้อนซ้ำ ใช้โครงสร้างของท่อคดเคี้ยวผ่านสายพาน โดยมีรูปแบบแนวนอนและแนวตั้ง

Superheater เป็นอุปกรณ์ที่ใช้ในการแปลงไอน้ำอิ่มตัวหรือไอน้ำเปียกเป็นไอน้ำร้อนยวดยิ่งหรือไอน้ำแห้งไอน้ำร้อนยวดยิ่งใช้ในกังหันไอน้ำสำหรับการผลิตกระแสไฟฟ้า เครื่องยนต์ไอน้ำ และในกระบวนการต่างๆ เช่น การปฏิรูปไอน้ำsuperheaters มีสามประเภท: การแผ่รังสี การพาความร้อน และการเผาแยกกันฮีทเตอร์ซุปเปอร์ฮีทเตอร์สามารถปรับขนาดได้ตั้งแต่หลายสิบฟุตจนถึงหลายร้อยฟุต (ไม่กี่เมตรถึงหลายร้อยเมตร)

ซุปเปอร์ฮีทเตอร์คอยล์

superheater, reheater และ economizer ของหม้อไอน้ำใช้พื้นผิวทำความร้อนแบบคดเคี้ยวเนื่องจากชุดของคุณลักษณะต่างๆ เช่น จำนวนมาก รัศมีการดัดที่ต่างกัน และรอยเชื่อมจำนวนมาก กระบวนการผลิตของพื้นผิวการให้ความร้อนแบบคดเคี้ยวจึงซับซ้อนกว่าและผลผลิตลดลงในช่วงไม่กี่ปีที่ผ่านมา เพื่อเปลี่ยนลักษณะการผลิตแบบย้อนหลังนี้ โรงงานหม้อไอน้ำรายใหญ่ของจีนได้ใช้มาตรการต่างๆ ในการออกแบบและเทคโนโลยีเพื่อปรับปรุงความเป็นสากลของชิ้นส่วนและส่วนประกอบของผลิตภัณฑ์ สร้างเงื่อนไขที่จำเป็นสำหรับการใช้เครื่องจักร ระบบอัตโนมัติ และการจัดระบบการผลิตอัตโนมัติ สายการผลิตท่อคดเคี้ยวในปัจจุบัน โรงงานหม้อไอน้ำรายใหญ่ของจีนได้นำสายการผลิตอัตโนมัติที่มีการควบคุมโปรแกรมสำหรับการผลิตพื้นผิวทำความร้อนแบบขดลวดมาใช้

1. องค์ประกอบของวัสดุ: ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอน เหล็กโลหะผสม หรือเหล็กทนความร้อน ฯลฯ) และกล่องสำหรับรวบรวมและวัสดุรองรับอื่นๆโดยทั่วไปท่อจะมีข้อกำหนด 32, 38, 42 หรือประเภทอื่น ๆ ตามความต้องการของผู้ใช้แยกต่างหาก
2. การจัดเรียง: รูปแบบแนวตั้งหรือแนวนอน
3. คุณสมบัติ: รูปลักษณ์ที่สวยงาม ขนาด ความแม่นยำ เทคโนโลยีการดัดและการเชื่อมระดับเฟิร์สคลาส อุปกรณ์ตรวจจับระดับเฟิร์สคลาส

ซุปเปอร์ฮีทเตอร์
โรงไฟฟ้าเชื้อเพลิงฟอสซิลมักจะมีส่วนฮีทเตอร์พิเศษในเตาผลิตไอน้ำ ไอน้ำจะผ่านอุปกรณ์การทำให้แห้งภายในถังอบไอน้ำไปยังฮีทเตอร์ฮีทเตอร์ ซึ่งเป็นชุดของท่อในเตาเผาไอน้ำจะดึงพลังงานจากก๊าซไอเสียที่ร้อนออกนอกท่อมากขึ้น และตอนนี้อุณหภูมิของไอน้ำก็ร้อนจัดเหนืออุณหภูมิอิ่มตัว

เครื่องทำความร้อน
เตาหลอมของโรงไฟฟ้าอาจมีส่วนเครื่องทำความร้อนที่มีท่อที่ให้ความร้อนจากก๊าซไอเสียร้อนนอกท่อไอน้ำเสียจากกังหันแรงดันสูงจะถูกส่งผ่านท่อความร้อนเหล่านี้เพื่อรวบรวมพลังงานมากขึ้นก่อนที่จะขับกังหันแรงดันปานกลางและแรงดันต่ำ

กระบวนการ

อุปกรณ์ทดสอบ

แนะนำ บริษัท

ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co.,Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าทางอุตสาหกรรม;ความร้อนเหลือทิ้ง;การเผาขยะชีวมวล;ตัวพาความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่หลากหลาย HD Boiler นำเสนอบริการที่ไม่เหมือนใครในตลาด รวมถึงการออกแบบหม้อไอน้ำ การผลิต การติดตั้ง การบำรุงรักษา และการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ

1. พื้นที่การผลิต 200,000 ตารางเมตร

2. วิศวกร 80 คน

3. 200 ช่างเชื่อมรหัส

4. ผู้ตรวจสอบที่ได้รับอนุญาต 30 คน (ผู้สอน NDT ระดับ III)

5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิต Boiler

6. ระบบคุณภาพ ISO 9001: 2008

7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า

8. ASME 'S', 'U' และ NB การอนุญาตแสตมป์
