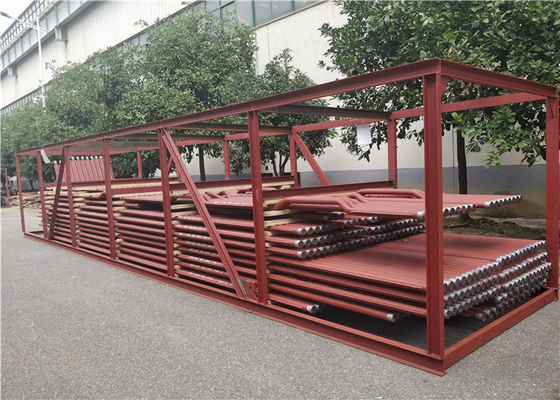

แรงดันสูง EN3834 ผ่านแผงผนังน้ำเมมเบรนเชื่อมอาร์ค CO2

แรงดันสูง EN3834 ผ่านการเชื่อมอาร์ค CO2 Boielr Membrane Water Wall Panel

แนะนำผลิตภัณฑ์: ผนังกั้นน้ำเมมเบรนของหม้อไอน้ำ

1. ผนังเมมเบรนใช้กันอย่างแพร่หลายในหม้อไอน้ำสำหรับสถานีสาธารณูปโภค/โรงไฟฟ้า เป็นส่วนแลกเปลี่ยนความร้อน

2. แผ่นผนังเมมเบรนถูกรวมเข้ากับท่อเหล็กและแฟลตเพื่อให้แน่ใจว่ามีการปิดผนึกที่ดีและช่วยลดปัจจัยการรั่วของอากาศของหม้อต้มน้ำทิ้งเชิงลบปรับปรุงสภาพการเผาไหม้ในเตาเผา

3. แผ่นผนังเมมเบรนช่วยเพิ่มพื้นผิวความร้อนจากการแผ่รังสีและประหยัดการใช้เหล็ก

ข้อดี

การผลิต

HD Boiler ใช้เทคโนโลยีการเชื่อมอาร์กใต้น้ำเพื่อผลิตกำแพงน้ำตามความต้องการเป็นมิตรกับสิ่งแวดล้อม

นอกจากนี้ยังสามารถรับประกันโครงสร้างที่แข็งแรงและการปิดผนึกที่ดี

คุณสมบัติ

1. โครงสร้างแข็งแรง
2. ความแข็งแรงสูง
3. ขนาดที่แม่นยำ
4. ทนต่อการกัดกร่อน

คำอธิบาย

แผ่นผนังน้ำใช้ในหม้อไอน้ำนำความร้อนเหลือทิ้งกลับมาใช้ใหม่เราผลิตแผ่นผนังกั้นน้ำสิ่งเหล่านี้ถูกประดิษฐ์จากท่อเหล็กคาร์บอนตามแบบและข้อกำหนดของลูกค้าการดูแลเป็นพิเศษสำหรับการตกไข่และการทำให้ผอมบางที่ส่วนโค้งงอ ในระหว่างการประดิษฐ์

เรากำลังผลิตและจำหน่ายแผงวอเตอร์วอลล์ที่ครอบคลุมเป็นที่ทราบกันดีว่าท่อที่เรานำเสนอสามารถทนต่อแรงกดภายในได้ดีเนื่องจากแถบวัสดุครีบที่ต่อเนื่องถูกพันเป็นเกลียวบนท่อเป็นที่ทราบกันดีว่าท่อเหล่านี้ให้ความร้อนอย่างสม่ำเสมอซึ่งส่งผลให้มีความร้อนเพิ่มขึ้น

หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง

รายละเอียดการก่อสร้าง

ลักษณะการรวมกันของผนังระบายความร้อนด้วยน้ำเมมเบรนมีดังนี้:
1. ตรวจสอบและปรับความกว้าง ความยาว ความเรียบ และแนวทแยงของแถวท่อ เมื่อแถวท่อที่แบ่งส่วนถูกยกขึ้นบนโครงรวม ถ้าความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนด ครีบสามารถ ตัดให้ได้ความยาวที่เหมาะสม ปรับขนาดตามที่กำหนด แล้วเชื่อมใหม่ เมื่อความแตกต่างในแนวทแยงของแถวท่อเกิน lOmm สามารถตัดครีบระหว่างท่อบางท่อที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อลดความแตกต่างในแนวทแยง และ จากนั้นสามารถเชื่อมครีบได้ เมื่อแถวท่อไม่สม่ำเสมอเกินช่วงที่อนุญาต กรอบโครงสำหรับตั้งสิ่งของสามารถใช้เพื่อแก้ไขแรงดันด้านบนของแม่แรง
2. รอยต่อก้นของแถวท่อต่างจากท่อเดี่ยว ข้อต่อเชื่อมของท่อเดี่ยวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อม ซึ่งไม่มีผลกระทบต่อท่ออื่นๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมท่อแบบก้นแถว ถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับของการเชื่อม การเชื่อมที่ส่วนท้ายของท่อที่เกิดจากการเสียรูปนั้นมีขนาดใหญ่มาก ดังนั้น ก่อนการเชื่อมแบบชน การกวาดล้างก้นของการเชื่อมนี้ ข้อต่อควรวัดอย่างทั่วถึง และตามการกวาดล้างของก้นมีขนาดเล็กเกินไป ปานกลาง ใหญ่เกินไป ถ้าระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไป ต้องใช้วิธีการตัดท่อ แทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะกลายเป็นบัดกรีได้เพื่อลดการเสียรูปของการหดตัวของการเชื่อมท่อ ควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังเถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้วยน้ำด้านหลังมีมุมเปลวไฟ ดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปร่างพิเศษกว่า ดังนั้นจึงเป็นการยากที่จะรวมเข้าด้วยกัน
4. ลูกกลมเดี่ยวของท่อผนังน้ำด้านหลังแตกต่างจากท่อพื้นผิวความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมที่กันไฟได้จำนวนท่อดัดมุมเปลวไฟจะเหมือนกับท่อด้านหลัง กำแพงน้ำเพื่อเพิ่มความแข็งแกร่งของมุม flameproof นอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรง, ทีออฟเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลาง (สาม- มีการติดตั้งท่อสาขา) ในท่อตรงและจุดเชื่อมต่อระหว่างถังพันธมิตรด้านบนมีปาก Φ 5 มม. หรือ Φ ข้อ จำกัด 10 มม. ด้วยวิธีนี้ ท่อโค้งขนาดกลางที่ใช้งานได้ส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีจำนวนการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากลำบากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น

เวิร์คช็อป
