SA192M ASME มาตรฐาน Prefab Boiler Furnace Wall Panel

ผนังเมมเบรนหม้อไอน้ำมาตรฐาน ASME ทำจาก SA192M สำหรับเปลี่ยน / บำรุงรักษาโรงงานน้ำตาล

การแนะนำสินค้า

แผ่นผนังกั้นน้ำเป็นพื้นผิวทำความร้อนหลักของหม้อไอน้ำ ซึ่งประกอบด้วยแถวของท่อเหล็กจำนวนหนึ่ง จัดเรียงรอบมุมหม้อไอน้ำข้างในเป็นน้ำหรือไอน้ำที่ไหล และด้านนอกรับความร้อนของเปลวไฟในเตาเผาของหม้อไอน้ำ ซึ่งส่วนใหญ่ดูดซับความร้อนจากการแผ่รังสีของผลิตภัณฑ์การเผาไหม้ที่อุณหภูมิสูงในเตาเผาสารทำงานจะเพิ่มขึ้นและระเหยโดยความร้อน

เมื่อผนังน้ำได้รับการออกแบบในขั้นต้น ไม่ได้มีจุดประสงค์เพื่อให้ความร้อน แต่เพื่อทำให้เตาเย็นลงเพื่อไม่ให้เกิดความเสียหายจากอุณหภูมิสูง หลังจากนั้นเนื่องจากฟังก์ชั่นการแลกเปลี่ยนความร้อนที่ดี จึงค่อยเปลี่ยนถังอบไอน้ำให้เป็น ชิ้นส่วนความร้อนหลักสำหรับหม้อไอน้ำเป็นพื้นผิวทำความร้อนแบบระเหยซึ่งประกอบด้วยท่อคู่ขนานจำนวนมากที่วางอยู่บนผนังด้านในของเตาหม้อไอน้ำหน้าที่ของพวกเขาคือการดูดซับความร้อนที่แผ่ออกมาจากไฟที่มีอุณหภูมิสูงหรือก๊าซหุงต้มในเตาเผาและผลิตไอน้ำหรือน้ำร้อนภายในท่อและยังช่วยลดอุณหภูมิผนังเตาเพื่อป้องกันในหม้อไอน้ำความจุขนาดใหญ่ อุณหภูมิเปลวไฟในเตาเผาจะสูงมาก และความเข้มของการแผ่รังสีความร้อนสูงมากผนังน้ำดูดซับความร้อนได้มากขึ้น 40-50% ยกเว้นหม้อไอน้ำความจุขนาดเล็ก พื้นผิวทำความร้อนแบบระเหยหลักสำหรับหม้อไอน้ำแบบท่อน้ำในปัจจุบันคือผนังน้ำ

ถ้าตามประเภทโครงสร้าง ผนังน้ำสามารถแบ่งออกเป็นประเภท: ชนิดท่อเปล่า ชนิดเมมเบรน และชนิดท่อทิ่ม

เมมเบรนชนิดที่ใช้กันอย่างแพร่หลายมากที่สุด

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5

ข้อมูลจำเพาะ

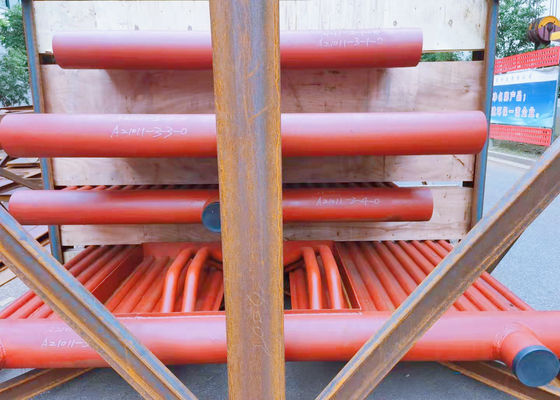

ภาพด้านบนเป็นผนังเมมเบรนสำหรับโครงการหนึ่งของปากีสถาน โดยมีรายละเอียดของข้อกำหนดด้านล่าง:
