| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HDB |
| ได้รับการรับรอง: | ASME, ISO,GB |
| หมายเลขรุ่น: | แผงผนังกันน้ำ |
| จำนวนสั่งซื้อขั้นต่ำ: | 5TON |
|---|---|
| รายละเอียดการบรรจุ: | โครงเหล็ก |
| เวลาการส่งมอบ: | 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 500 ตัน/เดือน |
| ราคา: | competitive price | ความจุ: | 300-30 |
|---|---|---|---|
| การประกัน: | 1 ปี | น้ำหนัก: | ทำเอง |
| สี: | ที่กำหนดเอง | วัสดุท่อ: | เหล็กกล้าไร้สนิม / CS / โลหะผสม |
| แสงสูง: | หม้อต้มแก๊ส Water Wall Panels,76mm Water Wall Panels,76mm Membrane Water Wall Boiler |
||

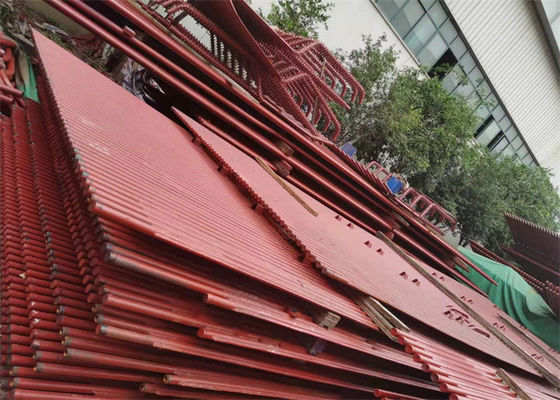

สถานีไฟฟ้า การเก็บรักษา ความร้อน หม้อต้มน้ำร้อน อะไหล่ แผ่นผนังน้ำ
ข้อมูลสินค้า
ผนังกั้นน้ำในหม้อต้มน้ำคือผนังเตาหลอมที่ประกอบด้วยวัสดุทนไฟและท่อในหม้อต้มน้ำแบบท่อน้ำท่อมีระยะห่างเท่าๆ กันและโดยทั่วไปจะเชื่อมต่อกับส่วนหัวซึ่งจะเชื่อมต่อกลับไปที่ธนาคารกำเนิดหลักของหม้อไอน้ำพวกมันมีจุดประสงค์สองประการในการจับความร้อนที่อาจหลบหนีสู่บรรยากาศและช่วยให้น้ำร้อนในหม้อต้มน้ำและยังช่วยให้วัสดุทนไฟเย็นอีกด้วย.ซึ่งจะป้องกันการหลุดร่อนของวัสดุทนไฟ
ผนังน้ำของหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อที่เชื่อมเข้าด้วยกันโดยมีหรือไม่มีแถบโลหะอยู่ระหว่างนั้นผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหินท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ
ผนังน้ำเมมเบรนของเราผลิตขึ้นโดยใช้วัตถุดิบคุณภาพสูงและอุปกรณ์การผลิตร่วมสมัยที่หน่วยการผลิตขั้นสูงของเราช่วงที่นำเสนอมีให้เลือกหลายขนาด รูปร่าง และข้อกำหนด ตามความต้องการของลูกค้าที่นับถือของเรานอกจากนี้ สิ่งเหล่านี้จะถูกส่งไปยังลูกค้าภายในกรอบเวลาที่สัญญาไว้.
ข้อมูลจำเพาะ
| ชื่อ | แผงน้ำเมมเบรน |
| วัสดุ | เหล็กกล้าคาร์บอน, โลหะผสม เหล็ก,เป็นต้น |
| ขนาดท่อ | Φ38 - 76 มม. การปรับแต่ง |
| มาตรฐาน | ISO , ASME |
| แบบอย่าง | Studded |
| มิติ | การปรับแต่ง |
| กระบวนการผลิต | วัสดุ→ลิ่ม→การรีดร้อน/เย็น→การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) →การตรวจสอบ→ขัด→หลอด งานเชื่อม→การประกอบ →งานเชื่อม →การตรวจสอบ→การรักษาความร้อน→การทดสอบแรงดันไฮดรอลิก→จิตรกรรม→ บรรจุภัณฑ์ |
| สถานที่ติดตั้ง | รอบห้องเผาไหม้หม้อไอน้ำ |
รายละเอียดการก่อสร้าง
ลักษณะรวมกันของผนังระบายความร้อนด้วยน้ำเมมเบรนมีดังนี้:
1. ตรวจสอบและปรับความกว้าง ความยาว ความเรียบ และแนวทแยงของแถวท่อ เมื่อแถวท่อที่แบ่งส่วนถูกยกขึ้นบนโครงรวม ถ้าความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนด ครีบสามารถ ตัดให้ได้ความยาวที่เหมาะสม ปรับขนาดตามที่กำหนด แล้วเชื่อมใหม่ เมื่อความแตกต่างในแนวทแยงของแถวท่อเกิน lOmm สามารถตัดครีบระหว่างท่อบางขนาดที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อลดความแตกต่างในแนวทแยง และ จากนั้นสามารถเชื่อมครีบได้ เมื่อแถวท่อไม่สม่ำเสมอเกินช่วงที่อนุญาต กรอบโครงสำหรับตั้งสิ่งของสามารถใช้เพื่อแก้ไขแรงดันด้านบนของแม่แรง
2. รอยต่อก้นของแถวท่อต่างจากท่อเดี่ยว ข้อต่อเชื่อมของท่อเดี่ยวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อม ซึ่งไม่มีผลกระทบต่อท่ออื่นๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมท่อแบบก้นแถว ถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับของการเชื่อม การเชื่อมที่ส่วนท้ายของท่อที่เกิดจากการเสียรูปจะมีขนาดใหญ่มาก ดังนั้น ก่อนการเชื่อมแบบชน การกวาดล้างก้นของการเชื่อมนี้ ข้อต่อควรวัดอย่างทั่วถึง และตามการกวาดล้างของก้นมีขนาดเล็กเกินไป ปานกลาง ใหญ่เกินไป หากระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไป ต้องใช้วิธีการตัดท่อ แทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะกลายเป็นบัดกรีได้เพื่อลดการเสียรูปของการหดตัวของการเชื่อมท่อ ควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังเถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้วยน้ำด้านหลังมีมุมเปลวไฟ ดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปร่างพิเศษกว่า ดังนั้นจึงเป็นการยากที่จะรวมเข้าด้วยกัน
4. single pass ball ของท่อน้ำผนังด้านหลังแตกต่างจากท่อพื้นผิวความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมที่กันไฟได้จำนวนท่อดัดมุมที่ทนไฟจะเหมือนกับท่อด้านหลัง กำแพงน้ำเพื่อเพิ่มความแข็งแกร่งของมุม flameproof นอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรง, ทีออฟเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลาง (สาม- มีการติดตั้งท่อสาขา) ในท่อตรงและทางแยกระหว่างถังพันธมิตรด้านบนมีปาก Φ 5 มม. หรือ Φ ข้อ จำกัด 10 มม. ด้วยวิธีนี้ ท่อโค้งขนาดกลางที่ใช้งานส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีจำนวนการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากลำบากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น
เพิ่มเติม
| 1 | แผ่นผนังน้ำใช้ในหม้อไอน้ำนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ |
| 2 | เราผลิตแผ่นผนัง Water wall ซึ่งประดิษฐ์จากท่อเหล็กคาร์บอนตามแบบและข้อกำหนดของลูกค้า |
| 3 | การดูแลเป็นพิเศษสำหรับการตกไข่และการทำให้ผอมบางที่ส่วนโค้งงอในระหว่างการผลิต |
| 4 | เรากำลังผลิตและจำหน่ายแผงวอเตอร์วอลล์ที่ครอบคลุม |
| 5 | เป็นที่ทราบกันดีว่าหลอดที่เรานำเสนอนั้นทนต่อแรงกดภายในได้ดีเนื่องจากแถบวัสดุครีบต่อเนื่องนั้นถูกพันเป็นเกลียวบนท่อ |
| 6 | เป็นที่ทราบกันดีว่าท่อเหล่านี้ให้ความร้อนอย่างสม่ำเสมอซึ่งส่งผลให้มีความร้อนเพิ่มขึ้น |
| 7 | หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง |
แอปพลิเคชัน
| 1 | ประหยัดพลังงานป้องกันสิ่งแวดล้อมจีนซัพพลายเออร์ผนังน้ำเมมเบรนสำหรับหม้อไอน้ำ CFB เป็นผนังเมมเบรนที่ทำจากท่อเชื่อมร่วมกับหรือไม่มีแถบโลหะในระหว่าง |
| 2 | ผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหิน |
| 3 | ท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ |
