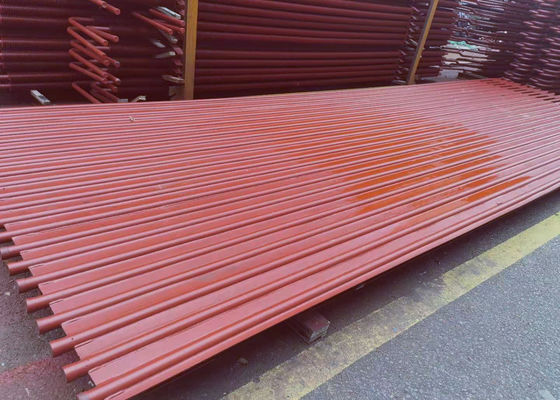

GB มาตรฐาน Airtight Q235B เตาหม้อไอน้ำผนังเมมเบรน

เมมเบรนหม้อไอน้ำมาตรฐาน GB สำหรับการบำรุงรักษาและเปลี่ยนหม้อไอน้ำในโรงไฟฟ้า


บทนำ

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

จุดแข็งของผนังน้ำเมมเบรน

(1) ตรวจสอบการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) การระบายความร้อนด้วยน้ำแบบเต็มในห้องเผาไหม้มีประโยชน์ในการป้องกันการโค้กภายใต้สภาวะการเผาไหม้ที่เข้มข้น

(3) เวลาการทำความเย็นของการเริ่มต้นและการปิดหม้อไอน้ำสามารถสั้นลงได้เนื่องจากความจุความร้อนขนาดเล็ก อุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็ว และการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้

(4) ผนังเตาวางท่อมีความเหมาะสมซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกสำหรับการระงับและยก

(5) เมื่อเทียบกับหลอดเปล่า ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น

(6) ปรับปรุงระดับการประกอบของส่วนประกอบหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานการติดตั้ง

• แผงผนังน้ำหม้อไอน้ำเมมเบรน: จุดเชื่อมท่อครีบที่ผ่านการรีดจำนวนมากเข้ากับพื้นผิวการทำความร้อนแบบปิดผนึก ซึ่งช่วยเพิ่มความแน่นของอากาศในเตาหลอมและลดการรั่วไหลของอากาศ
• ท่อผนังกั้นน้ำ:เชื่อมหมุดที่มีความยาว 20 ถึง 25 มม. และเส้นผ่านศูนย์กลาง 6 ถึง 12 มม. บนท่อผนังน้ำ จากนั้นใช้พลาสติกทนไฟแร่โครเมียมเพื่อลดการดูดซับความร้อนของแผงผนังน้ำ และเพิ่มอุณหภูมิในเขตเผาไหม้เหมาะสำหรับสถานการณ์ที่ยากต่อการจุดไฟให้กับเชื้อเพลิง เช่นเดียวกับเตาเผาตะกรันเฉพาะ
• แผงผนังน้ำหม้อไอน้ำแบบธรรมดา: ประกอบด้วยท่อเหล็กไร้ตะเข็บทั้งแถวซึ่งเป็นโครงสร้างที่ง่ายที่สุด
• ท่อน้ำผนังหม้อไอน้ำแบบติดผนัง: ฝังอยู่ในผนังด้านในของผนังเตาหลอมการดูดซับความร้อนด้านเดียว
• แผ่นผนังน้ำร้อนสองด้าน: ติดตั้งไว้ตรงกลางเตาหม้อน้ำขนาดใหญ่ ซึ่งแบ่งเป็น 2 ส่วน แยกอิสระจากกัน และให้ความร้อนทั้งสองด้าน
