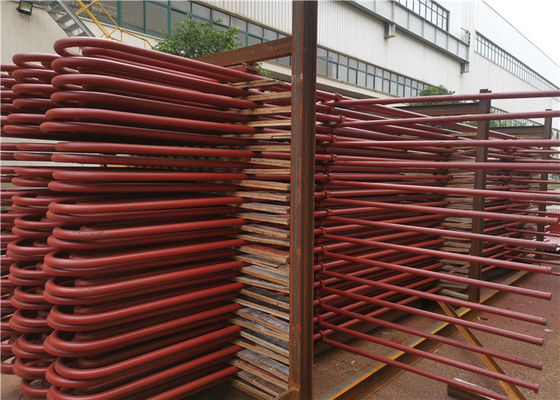

ASME Bare Superheater ทนความร้อนสำหรับการหมุนเวียนความร้อน

ASME Bare Carbon Steel ป้องกันการกัดกร่อน Superheater Coil สำหรับ Heat Exchanger

บทนำสำหรับ Boiler Superheater Coil

สำหรับหม้อไอน้ำขนาดใหญ่ในโรงไฟฟ้า ฮีทเตอร์ฮีทเตอร์และฮีทเตอร์มีสัดส่วนที่มากในพื้นผิวการทำความร้อนทั้งหมด พวกมันจะต้องถูกจัดวางในบริเวณที่ควันมีอุณหภูมิสูงขึ้นเพื่อปรับปรุงประสิทธิภาพของการหมุนเวียนความร้อนในโรงไฟฟ้า จำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อย การเพิ่มแรงดันไอน้ำจำเป็นต้องเพิ่มอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่ง หรือความชื้นของไอเสียขนาดใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้น ไอน้ำที่ไหลผ่านฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำคือไอน้ำอุณหภูมิสูง ประสิทธิภาพการถ่ายเทความร้อนค่อนข้างแย่ ซึ่งกำหนดว่าอุณหภูมิผนังท่อของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำจะสูง

Superheater เป็นส่วนหนึ่งของหม้อไอน้ำที่ให้ความร้อนแก่ไอน้ำจากอุณหภูมิอิ่มตัวไปจนถึงอุณหภูมิที่ร้อนจัดเรียกอีกอย่างว่าเครื่องทำความร้อนแบบไอน้ำ Superheater สามารถแบ่งออกเป็นประเภทพาความร้อนประเภทรัศมีและกึ่งรัศมีตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวประเภทหน้าจอผนัง ชนิดและชนิดของผนัง ประกอบด้วยท่อคู่ขนานและท่อร่วมไอดีและทางออก

หม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มีฮีทเตอร์ฮีทเตอร์เนื่องจากกระบวนการทางอุตสาหกรรมและสิ่งอำนวยความสะดวกสำหรับการใช้ชีวิตจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้น ในโรงไฟฟ้า หัวรถจักร และหม้อไอน้ำสำหรับเรือเดินทะเล ฮีทฮีทฮีทมักจะติดตั้งเพื่อปรับปรุงประสิทธิภาพเชิงความร้อนหมุนเวียนของโรงไฟฟ้าพลังไอน้ำทั้งหมด

ฟังก์ชั่นและคุณสมบัติของสินค้า

ฮีตเตอร์ซุปเปอร์ฮีตเตอร์แบบไอน้ำประสิทธิภาพสูง HDB สำหรับหม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิง
ข้อมูลจำเพาะ:
เครื่องทำความร้อนแบบพิเศษเป็นส่วนสำคัญที่สุดชิ้นหนึ่งของหม้อไอน้ำที่ช่วยเพิ่มประสิทธิภาพในการระบายความร้อนหม้อต้มไอน้ำอุณหภูมิสูง Radiant Super Heater มักใช้ในหม้อไอน้ำของโรงไฟฟ้าแรงดันสูง

ในหม้อไอน้ำ บทบาทของซุปเปอร์ฮีทเตอร์คือการให้ความร้อนไอน้ำอิ่มตัวจนถึงอุณหภูมิที่กำหนดของไอน้ำร้อนยวดยิ่งเพื่อเพิ่มประสิทธิภาพของโรงไฟฟ้าRepeater ปรับปรุงประสิทธิภาพของวงจรโรงไฟฟ้าพลังความร้อนเป็นหลัก

Steam Super heater Coils: ซุปเปอร์ฮีทเตอร์คอยล์ร้อนใช้ในหม้อไอน้ำเพื่อสร้างไอน้ำอิ่มตัวคอยล์ฮีทเตอร์ซุปเปอร์ถูกใช้เป็นพิเศษใน Boilers of Power Plantเราผลิตขดลวดฮีทเตอร์แบบซุปเปอร์ฮีทเตอร์ในเกรดต่างๆ ของโลหะผสมเหล็กและในท่อเหล็กที่มีคราบสกปรกน้อยกว่าโดยมีหรือไม่มีตัวรองรับ & เฮดเดอร์ตามแบบของลูกค้า

การเปลี่ยนแปลงในสภาวะการทำงานของหม้อไอน้ำ เช่น ระดับโหลด การเปลี่ยนเชื้อเพลิง การเปลี่ยนแปลงสภาพการเผาไหม้ ฯลฯ ล้วนมีผลกระทบต่ออุณหภูมิไอน้ำที่ทางออกของฮีทเตอร์ซุปเปอร์ฮีทเตอร์ ดังนั้นในหม้อไอน้ำของโรงไฟฟ้ามีวิธีการปรับอุณหภูมิไอน้ำที่ทางออกของบอยเลอร์ให้คงที่ที่ ค่าที่ระบุ วิธีการที่ใช้กันทั่วไปคือ:

(1) ด้วยเครื่องฉีดน้ำหรือตัวลดอุณหภูมิพื้นผิวปรับอุณหภูมิไอน้ำโดยตรง

(2) กับเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันไอเสียของเตาเผา;

(3) ด้วยการดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์ปรับหมุนเวียนควัน เมื่อโหลดหม้อไอน้ำเพิ่มขึ้น อุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและออกของฮีทเตอร์ฮีทเตอร์แบบไหลจะเพิ่มขึ้น ในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของฮีทเตอร์แบบแผ่รังสีจะลดลง

ถ้าฮีทความร้อนสูงแบบพาความร้อน ฮีทฮีทแบบกระจาย และฮีทฮีทแบบกึ่งเรเดียนท์ถูกรวมและกำหนดค่าอย่างเหมาะสม อุณหภูมิไอน้ำที่ทางออกจะเปลี่ยนแปลงน้อยลงเมื่อสภาวะโหลดและการเผาไหม้เปลี่ยนไป การดูดซับความร้อนและอัตราการไหลของไอน้ำของท่อคู่ขนานในสแต็คฮีทเตอร์ฮีทเตอร์จะเป็น แตกต่างกันในการทำงานเพื่อหลีกเลี่ยงอุณหภูมิที่มากเกินไปในแต่ละท่อฮีทเตอร์จะแบ่งออกเป็นกลุ่มท่อหลายกลุ่มในหม้อไอน้ำขนาดใหญ่ไอน้ำของแต่ละกลุ่มท่อผสมกับกล่องเก็บของนอกเตา และใช้ท่อนำไอน้ำในการขนย้ายกลุ่มท่อแต่ละกลุ่ม เพื่อหลีกเลี่ยงความแตกต่างของอุณหภูมิที่มากเกินไประหว่างแต่ละท่อ

• ซุปเปอร์ฮีทเตอร์

โดยทั่วไป 30 ~ 60 mm.Superheater การไหลที่พบมากที่สุดคือท่อคดเคี้ยว มีกลุ่มท่อที่เข้มข้นกว่า ตกแต่งใน 450 ~ 1000 ℃ ปล่องของอุณหภูมิก๊าซไอเสีย ก๊าซไอเสียของการกัดเซาะแนวตั้งและด้านข้าง ก๊าซไอเสียส่วนใหญ่ ถ่ายเทความร้อนไปยังท่อโดยการพาความร้อน และความร้อนบางส่วนถูกดูดกลืนโดยรังสี ฮีทเตอร์แบบแผ่นประกอบด้วยตะแกรงท่อจำนวนหนึ่งซึ่งจัดเรียงไว้ที่ส่วนบนของเตาเผาหรือที่ทางออกซึ่งเป็นของรังสีหรือ superheater แบบกึ่งแผ่รังสี อดีตดูดซับความร้อนจากเปลวไฟของเตาหลอม ในขณะที่ตัวหลังยังดูดซับความร้อนจากการพาความร้อน ในหม้อไอน้ำของโรงไฟฟ้าที่มีอุณหภูมิสูงกว่า 10 mpa ทั้งแบบหน้าจอและฮีทเตอร์แบบกลับกลอกมักใช้เพื่อเพิ่มการดูดซับความร้อน ผนัง superheater ที่ใช้กับผนังด้านในของเตาเผาเป็น superheater แบบกระจายซึ่งไม่ค่อยได้ใช้ superheater แบบติดผนังใช้ในหม้อไอน้ำของโรงไฟฟ้าความจุขนาดใหญ่เพื่อสร้างผนังของเตาหลอมและการพาความร้อนชั้นue.รูปภาพแสดงการจัดเรียงของฮีทเตอร์ฮีทเตอร์หลายตัว บอยเลอร์อุตสาหกรรมความจุขนาดเล็กพร้อมฮีทเตอร์ฮีทเตอร์สามารถตอบสนองความต้องการได้เฉพาะกับฮีทเตอร์ฮีทเตอร์แบบขั้นเดียว

รายละเอียด

โครงสร้างการออกแบบ

1. อบไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง >90%

3. เครื่องทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานยาวนาน 15 ปี

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

HD Boiler มีสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับ

Huadong Boiler มีความเชี่ยวชาญในการผลิตส่วนประกอบหม้อไอน้ำแบบกำหนดเองมาเป็นเวลา 34 ปีตั้งแต่ปี 1985 ส่วนประกอบหม้อไอน้ำของเราถูกนำมาใช้ในเครื่องกำเนิดไอน้ำอุตสาหกรรม หม้อไอน้ำ หม้อต้มน้ำร้อน หม้อต้มไอน้ำไฟฟ้า สถานีลดแรงดันไอน้ำ ฯลฯ
