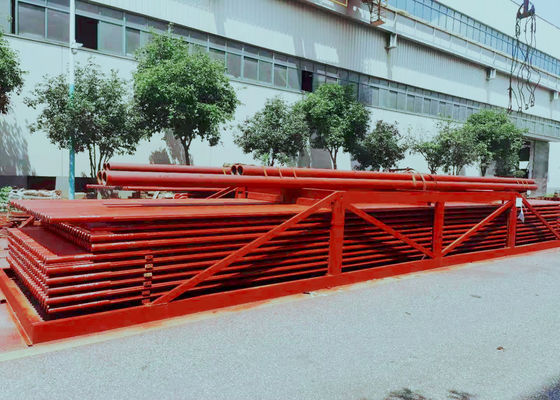

อาร์คเชื่อมผนังเมมเบรนน้ำสำหรับการประยุกต์ใช้โรงสีน้ำตาล

กำแพงน้ำเมมเบรนของหม้อไอน้ำพร้อมการเชื่อมอาร์คที่จมอยู่ใต้น้ำสำหรับโรงงานน้ำตาลและหม้อไอน้ำอุตสาหกรรมอื่น ๆ


บทนำ

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5

วัสดุสำหรับผนังกั้นน้ำ
20# เหล็ก, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

มาตรฐาน
มาตรฐานรหัส ASME, มาตรฐาน GB

การตรวจสอบคุณภาพ
MT, RT, การทดสอบไฮดรอลิก

ข้อมูลจำเพาะ

หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง

• แผงผนังน้ำหม้อไอน้ำเมมเบรน: จุดเชื่อมท่อครีบที่ผ่านการรีดจำนวนมากเข้ากับพื้นผิวการทำความร้อนแบบปิดผนึก ซึ่งช่วยเพิ่มความแน่นของอากาศในเตาหลอมและลดการรั่วไหลของอากาศ
• ท่อผนังกั้นน้ำ:เชื่อมหมุดที่มีความยาว 20 ถึง 25 มม. และเส้นผ่านศูนย์กลาง 6 ถึง 12 มม. บนท่อผนังน้ำ จากนั้นใช้พลาสติกทนไฟแร่โครเมียมเพื่อลดการดูดซับความร้อนของแผงผนังน้ำ และเพิ่มอุณหภูมิในเขตเผาไหม้เหมาะสำหรับสถานการณ์ที่ยากต่อการจุดไฟให้กับเชื้อเพลิง เช่นเดียวกับเตาเผาตะกรันเฉพาะ
• แผงผนังน้ำหม้อไอน้ำแบบธรรมดา: ประกอบด้วยท่อเหล็กไร้ตะเข็บทั้งแถวซึ่งเป็นโครงสร้างที่ง่ายที่สุด
• ท่อน้ำผนังหม้อไอน้ำแบบติดผนัง: ฝังอยู่ในผนังด้านในของผนังเตาหลอมการดูดซับความร้อนด้านเดียว
• แผ่นผนังน้ำร้อนสองด้าน: ติดตั้งไว้ตรงกลางเตาหม้อน้ำขนาดใหญ่ ซึ่งแบ่งเป็น 2 ส่วน แยกอิสระจากกัน และให้ความร้อนทั้งสองด้าน
