สถานที่กำเนิด: | Zhangjiagang, จีน |
ชื่อแบรนด์: | HD BOILER |
ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
หมายเลขรุ่น: | ผนังเมมเบรนหม้อไอน้ำ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | แพ็คเกจโครงเหล็ก |
เวลาการส่งมอบ: | 50 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 500 ตัน / เดือน |
วัสดุ: | เหล็กกล้า Cabon / เหล็กกล้าไร้สนิม / โลหะผสมเหล็ก | โครงสร้าง: | ท่อดับเพลิง / น้ำ |
---|---|---|---|
การรักษาพื้นผิว: | ทาสี | ช่วงของการใช้งาน: | อุตสาหกรรม / สถานีพลังงาน |
สเปค: | ที่กำหนดเอง | การบรรจุ: | แพ็คเกจโครงเหล็ก |
แสงสูง: | ผนังเมมเบรนของหม้อไอน้ำ SA192,ผนังกั้นน้ำของหม้อไอน้ำ SA192,แผงเมมเบรนของหม้อไอน้ำ TUV |

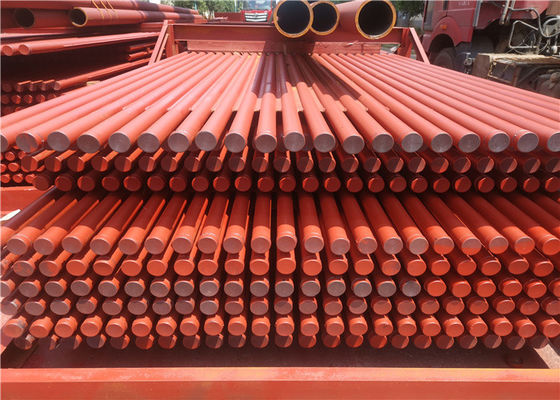

การดูดซับความร้อนสูง ท่อผนังเมมเบรนหม้อไอน้ำประสิทธิภาพ SA192 / SA36 ASME Standard
แนะนำผนังเมมเบรนของหม้อไอน้ำ
ผนังน้ำของหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อที่เชื่อมเข้าด้วยกันโดยมีหรือไม่มีแถบโลหะอยู่ระหว่างนั้นผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหินท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ
1. ผนังเมมเบรนใช้กันอย่างแพร่หลายในหม้อไอน้ำสำหรับสถานีสาธารณูปโภค/โรงไฟฟ้า เป็นส่วนแลกเปลี่ยนความร้อน
2. แผ่นผนังเมมเบรนถูกรวมเข้ากับท่อเหล็กและแฟลตเพื่อให้แน่ใจว่ามีการปิดผนึกที่ดีและช่วยลดปัจจัยการรั่วของอากาศของหม้อไอน้ำ preasure เชิงลบปรับปรุงสภาพการเผาไหม้ในเตาเผา
3. แผ่นผนังเมมเบรนช่วยเพิ่มพื้นผิวความร้อนจากการแผ่รังสีและประหยัดการใช้เหล็ก
การผลิต
HD Boiler ใช้เทคโนโลยีการเชื่อมอาร์กใต้น้ำเพื่อผลิตกำแพงน้ำตามความต้องการเป็นมิตรกับสิ่งแวดล้อม
นอกจากนี้ยังสามารถรับประกันโครงสร้างที่แข็งแรงและการปิดผนึกที่ดี
HDB ให้บริการเปลี่ยนผนังน้ำของหม้อไอน้ำ ช่องเปิดของหัวเตา พอร์ตตรวจสอบและประตูสำหรับหม้อไอน้ำสำหรับสาธารณูปโภคและอุตสาหกรรมโครงการที่เสร็จสมบูรณ์เมื่อเร็วๆ นี้ ได้แก่ การเปลี่ยนด้านหลังและด้านข้างซึ่งเป็นส่วนหนึ่งของการเปลี่ยนเครื่องทำความร้อนใหม่ทั้งหมด และคอเตาแบบมีหมุดที่มีท่อสองแฉกตามภาพทางด้านขวาพอร์ตตรวจสอบ พอร์ตกล้อง และประตูทางเข้าของทุกยี่ห้อก็มีให้เช่นกัน
คุณสมบัติโครงสร้าง
1. ตรวจสอบและปรับความกว้าง ความยาว ความเรียบ และแนวทแยงของแถวท่อ เมื่อแถวท่อที่แบ่งส่วนถูกยกขึ้นบนโครงรวม ถ้าความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนด ครีบสามารถ ตัดให้ได้ความยาวที่เหมาะสม ปรับขนาดตามที่กำหนด แล้วเชื่อมใหม่ เมื่อความแตกต่างในแนวทแยงของแถวท่อเกิน lOmm สามารถตัดครีบระหว่างท่อบางขนาดที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อลดความแตกต่างในแนวทแยง และ จากนั้นสามารถเชื่อมครีบได้ เมื่อแถวท่อไม่สม่ำเสมอเกินช่วงที่อนุญาต กรอบโครงสำหรับตั้งสิ่งของสามารถใช้เพื่อแก้ไขแรงดันด้านบนของแม่แรง
2. รอยต่อก้นของแถวท่อต่างจากท่อเดี่ยว ข้อต่อเชื่อมของท่อเดี่ยวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อม ซึ่งไม่มีผลกระทบต่อท่ออื่นๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมท่อแบบก้นแถว ถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับของการเชื่อม การเชื่อมที่ส่วนท้ายของท่อที่เกิดจากการเสียรูปจะมีขนาดใหญ่มาก ดังนั้น ก่อนการเชื่อมแบบชน การกวาดล้างก้นของการเชื่อมนี้ ข้อต่อควรวัดอย่างทั่วถึง และตามการกวาดล้างของก้นมีขนาดเล็กเกินไป ปานกลาง ใหญ่เกินไป หากระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไป ต้องใช้วิธีการตัดท่อ แทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะกลายเป็นบัดกรีได้เพื่อลดการเสียรูปของการหดตัวของการเชื่อมท่อ ควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังเถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้วยน้ำด้านหลังมีมุมเปลวไฟ ดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปร่างพิเศษกว่า ดังนั้นจึงเป็นการยากที่จะรวมเข้าด้วยกัน
4. single pass ball ของท่อน้ำผนังด้านหลังแตกต่างจากท่อพื้นผิวความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมที่กันไฟได้จำนวนท่อดัดมุมที่ทนไฟจะเหมือนกับท่อด้านหลัง กำแพงน้ำเพื่อเพิ่มความแข็งแกร่งของมุม flameproof นอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรง, ทีออฟเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลาง (สาม- มีการติดตั้งท่อสาขา) ในท่อตรงและทางแยกระหว่างถังพันธมิตรด้านบนมีปาก Φ 5 มม. หรือ Φ ข้อ จำกัด 10 มม. ด้วยวิธีนี้ ท่อโค้งขนาดกลางที่ใช้งานส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีจำนวนการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากลำบากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น
ข้อดี
1 | เพื่อรับประกันการรั่วซึมของผนังเตาหลอมและลดการรั่วไหลของอากาศของห้องเผาไหม้ |
2 | เพื่อให้บรรลุการระบายความร้อนด้วยน้ำเต็มรูปแบบของห้องเผาไหม้และผนังน้ำเมมเบรนอุปกรณ์เสริมของหม้อไอน้ำมีประโยชน์ในการป้องกันไม่ให้ถ่านโค้กภายใต้เงื่อนไขของการยิงเสริม |
3 | ความจุในการจัดเก็บความร้อนมีขนาดเล็ก การอุ่นของห้องเผาไหม้ทำได้รวดเร็ว และการระบายความร้อนก็เร็วเช่นกัน ซึ่งอาจทำให้ระยะเวลาการทำความเย็นของการเริ่มหม้อไอน้ำและการปิดเตาลดลง |
4 | เป็นการดีที่จะใช้ผนังระบายความร้อนด้วยน้ำที่รองรับด้านบน และสามารถลดภาระของโครงหม้อไอน้ำได้ ซึ่งเป็นประโยชน์ต่อส่วนที่ยื่นออกมา |
5 | ผนังน้ำเมมเบรนช่วยเพิ่มความสามารถในการดูดซับความร้อนของท่อเมื่อเทียบกับท่อเปล่า |
6 | ผนังน้ำเมมเบรนของหม้อไอน้ำโดยตรงของโรงงานสามารถปรับปรุงระดับการรวมเบื้องต้นของชิ้นส่วนหม้อไอน้ำและลดภาระงานในการติดตั้ง |
เวิร์คช็อป
