สถานที่กำเนิด: | มณฑลเจียงซูประเทศจีน |
ชื่อแบรนด์: | HDB |
ได้รับการรับรอง: | ISO9001,ASME,Grade A,SGS,EN |
หมายเลขรุ่น: | Superheater และ Reheater |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negociable |
รายละเอียดการบรรจุ: | บรรจุภัณฑ์สมุทร |
เวลาการส่งมอบ: | 30 วันหลังจากฝาก |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | 500 ตันต่อเดือน |
โครงสร้าง: | องค์ประกอบไฟฟ้า | ความดัน: | แรงดันต่ำ / สูง |
---|---|---|---|
เชื้อเพลิง: | ถ่านหิน / แก๊ส / ถ่านหินเป็นเชื้อเพลิง / น้ำร้อน | เงื่อนไข: | ใหม่ |
วัสดุ: | เหล็กกล้าคาร์บอน / สแตนเลส | สี: | แดง / น้ำเงิน / เทา |
แสงสูง: | เครื่องทำความร้อนและเครื่องทำความร้อนแบบใช้ถ่านหิน,เครื่องทำความร้อนและเครื่องทำความร้อนแบบ ASME Superheater,เครื่องทำความร้อนด้วยไอน้ำเหล็กกล้าคาร์บอน |

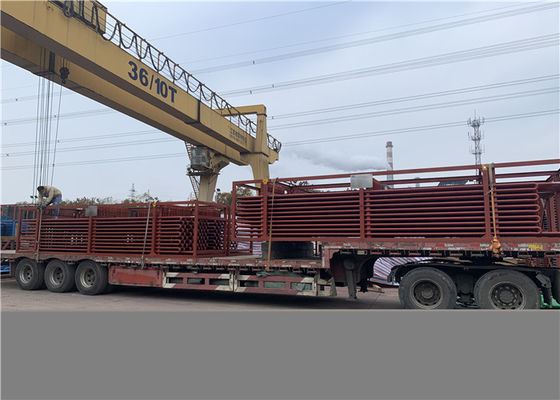

หม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิง Superheater และ Reheater Carbon Steel ในโรงไฟฟ้า
รายละเอียดสินค้า
หน้าที่และลักษณะของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ
หน้าที่ของ superheaters และ reheaters:
เครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำเป็นส่วนสำคัญสำหรับพื้นผิวทำความร้อน ซึ่งใช้เพื่อเพิ่มอุณหภูมิไอน้ำ มุ่งปรับปรุงเอนทาลปีของไอน้ำและเพิ่มประสิทธิภาพการหมุนเวียนความร้อนสำหรับโรงไฟฟ้าอีกด้วย
Superheaters ทำงานเพื่อให้ความร้อนกับไอน้ำที่มีความร้อนสูงเกินไปกับไอน้ำร้อนยวดยิ่งด้วยอุณหภูมิที่แน่นอนเมื่อภาระในหม้อไอน้ำหรือสภาพการทำงานอื่นๆ เปลี่ยนไป จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิไอน้ำร้อนยวดยิ่งเป็นปกติ และอยู่ในช่วงการเปลี่ยนแปลงของอุณหภูมิที่อนุญาต
จากการหมุนเวียนความร้อนในโรงไฟฟ้า พารามิเตอร์เดิมของความดันและอุณหภูมิจะสูงขึ้น ประสิทธิภาพเชิงความร้อนของการไหลเวียนดีขึ้น หรือความชื้นไอน้ำของกังหันไอน้ำด้านหลังสูงเกินไป ซึ่งส่งผลต่อความปลอดภัยในขณะที่อุณหภูมิไอน้ำยิ่งยวดถูกจำกัดด้วยวัสดุที่เป็นโลหะ ในปัจจุบันเนื่องจากข้อจำกัดของวัสดุที่เป็นโลหะ อุณหภูมิที่ร้อนจัดสำหรับหม้อไอน้ำของโรงไฟฟ้าส่วนใหญ่ยังอยู่ในช่วง 540-555 dgrees และเพื่อหลีกเลี่ยงความชื้นไอน้ำของใบพัดกังหันไอน้ำ ด้านหลังใหญ่เกินไป จึงมีการนำระบบอุ่นกลางมาใช้
หน้าที่ของ reheaters คือให้ความร้อนไอเสียของถังแรงดันสูงกังหันไอน้ำกับอุณหภูมิที่อุ่นซึ่งใกล้หรือเท่ากับอุณหภูมิที่ร้อนยวดยิ่งแล้วส่งไปยังกระบอกสูบแรงดันกลางและแรงดันต่ำเพื่อขยายและทำงานเพื่อเพิ่มความแห้งของเบลซของกังหันไอน้ำ หลัง.โดยปกติความดันของไอน้ำร้อนจะอยู่ที่หนึ่งในห้าของแรงดันไอน้ำร้อนยวดยิ่งการใช้ระบบทำความร้อนซ้ำสามารถเพิ่มประสิทธิภาพเชิงความร้อนให้กับโรงไฟฟ้าได้ 4-5%
จนถึงตอนนี้ในประเทศของเรา หน่วยที่มีความจุมากกว่า 125mw ทั้งหมดใช้ระบบทำความร้อนซ้ำระดับกลางเพียงครั้งเดียว การอุ่นซ้ำสองครั้งสามารถเพิ่มประสิทธิภาพเชิงความร้อนของการหมุนเวียนได้อีก 2% แต่ระบบมีความซับซ้อนมาก ไม่ได้ใช้สำหรับหน่วยระดับประเทศ แต่เป็นเรื่องปกติสำหรับหม้อไอน้ำขนาดใหญ่ในต่างประเทศ
ลักษณะการทำงานของ superheaters และ reheaters:
เพื่อปรับปรุงประสิทธิภาพเชิงความร้อน แรงดันของไอน้ำร้อนยวดยิ่งได้เพิ่มขึ้นจากความดันสูงมากเป็นความดันวิกฤตยิ่งยวดและวิกฤตยิ่งยวดแต่ถูกจำกัดด้วยประสิทธิภาพของโลหะ อุณหภูมิไอน้ำของฮีทเตอร์ฮีทเตอร์และฮีทซ้ำจะอยู่ภายใน 540-555 องศา
เนื่องจากสิ่งที่ไหลผ่านท่อของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำคือไอน้ำที่มีอุณหภูมิสูง ค่าสัมประสิทธิ์การถ่ายเทความร้อนแบบพาความร้อนของผนังท่อไปยังไอน้ำจึงค่อนข้างเล็ก และประสิทธิภาพการถ่ายเทความร้อนต่ำ ความสามารถในการทำความเย็นของไอน้ำไปยังผนังท่อจึงต่ำในขณะเดียวกัน เพื่อให้แน่ใจว่าความแตกต่างของอุณหภูมิที่เหมาะสมของการถ่ายเทความร้อน โดยปกติแล้วฮีทเตอร์ฮีทเตอร์และฮีทเตอร์จะวางอยู่ในบริเวณที่มีอุณหภูมิควันสูงและอุณหภูมิในการทำงานของผนังท่อค่อนข้างสูง ดังนั้นสภาพแวดล้อมในการทำงานของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำจึงค่อนข้างแย่โดยเฉพาะอย่างยิ่งเครื่องทำความร้อนซ้ำ สำหรับแรงดันไอน้ำที่อุ่นใหม่นั้นต่ำ และความสามารถในการทำให้ท่อเย็นลงนั้นแย่ลง ดังนั้นวิธีการตรวจสอบให้แน่ใจว่าโลหะในท่อสามารถทำงานได้อย่างปลอดภัยในระยะยาว จึงเป็นประเด็นสำคัญในการออกแบบและการทำงานของเครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำแผนภาพ 4-1 แสดงขีดจำกัดสูงสุดของอุณหภูมิที่อนุญาตสำหรับโลหะทั่วไปที่ใช้ในหม้อไอน้ำเพื่อหลีกเลี่ยงการใช้เหล็กกล้าอัลลอยด์ในระดับที่สูงขึ้น เมื่อพูดถึงการออกแบบเครื่องทำความร้อนแบบพิเศษและเครื่องทำความร้อนซ้ำ ท่อโลหะที่ใช้แล้วจะเกือบถึงขีดจำกัดอุณหภูมิเมื่อทำงานคราวนี้หากมีอุณหภูมิเพิ่มขึ้น 10-20 องศา ซึ่งยังช่วยลดความเครียดที่อนุญาตได้มากดังนั้นควรให้ความสนใจกับการออกแบบและการทำงานของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำในด้านต่างๆ ด้านล่าง:
1.เพื่อให้แน่ใจว่าอุณหภูมิไอน้ำNSมีเสถียรภาพเมื่อวิ่งความแปรผันของอุณหภูมิไอน้ำไม่ควรเกิน+5- -10 องศา;
2. จำเป็นต้องมีวิธีการที่เชื่อถือได้ในการปรับอุณหภูมิสำหรับฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ เมื่อสภาพการทำงานเปลี่ยนแปลงไปบางส่วนเพื่อรักษาอุณหภูมิไอน้ำที่ให้คะแนนไว้
3. เพื่อลดค่าเบี่ยงเบนความร้อนระหว่าง ขนาน หลอด
แอปพลิเคชัน
ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส
การอัพเกรดความจุฮีตเตอร์ฮีตเตอร์เพื่อเพิ่มการผลิตไฟฟ้า
ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
ความแตกต่าง
พิมพ์ | ข้อดี | ข้อเสีย | วิธีการรองรับ |
จี้-type | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. การอุดตันของการไหลด้วยไอน้ำควบแน่น 2. ต้องการการรีสตาร์ทช้าเพื่อไล่น้ำที่สะสมอยู่ด้านล่างออก | ได้รับการสนับสนุนจากเบื้องบน |
Inverted-type | 1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น | 1. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะในการไหลของก๊าซความเร็วสูง | รองรับจากด้านล่าง |
แนวนอน-type |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. ไม่ได้ดูเปลวไฟโดยตรง ส่วนใหญ่มาจากประเภทการพาความร้อน | มักจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาหลัก |
Superheater คือการเพิ่มอุณหภูมิของไอน้ำให้สูงกว่าจุดอิ่มตัว
Reheater เป็นเครื่องทำความร้อนแบบซุปเปอร์ฮีทที่ทำให้ไอน้ำร้อนมากจนออกจากขั้นตอนแรงดันสูงของกังหันจากนั้นไอน้ำร้อนจะถูกส่งไปยังขั้นตอนแรงดันต่ำของกังหันการทำความร้อนด้วยไอน้ำระหว่างเทอร์ไบน์แรงดันสูงและแรงดันต่ำทำให้สามารถเพิ่มประสิทธิภาพทางไฟฟ้าของวงจรโรงไฟฟ้าได้มากกว่า 40% วัฏจักรการอุ่นซ้ำจะใช้ในหม้อไอน้ำขนาดใหญ่ เนื่องจากสามารถทำได้ในเชิงเศรษฐกิจเฉพาะในโรงไฟฟ้าขนาดใหญ่เท่านั้น
รายละเอียด
วัตถุดิบทั้งหมดจะทำการตัดท่อก่อน
ประกอบด้วยชุดของน้ำมันเปล่า (เหล็กกล้าคาร์บอน โลหะผสม หรือเหล็กความร้อนทนทาน) และส่วนหัวและตัวช่วยอื่นๆTubesΦ32,38,42 และอื่น ๆ ตามคำขอ
ข้อมูลการตั้งค่า
|
|
กระบวนการ
|
งานเชื่อม
|
โครงสร้าง
|
แนวนอนหรือแนวตั้ง
|
วัสดุ
|
เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก
|
หลอด
|
φ32, 38, 42 เป็นต้น
|
ขนาด
|
กำหนดเอง
|
ยี่ห้อ
|
HTEG
|
การรับประกัน
|
18 เดือน
|
ความแตกต่าง
พิมพ์ | ข้อดี | ข้อเสีย | วิธีการรองรับ |
จี้-type | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. การอุดตันของการไหลด้วยไอน้ำควบแน่น 2. ต้องการการรีสตาร์ทช้าเพื่อไล่น้ำที่สะสมอยู่ด้านล่างออก | ได้รับการสนับสนุนจากเบื้องบน |
Inverted-type | 1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น | 1. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะในการไหลของก๊าซความเร็วสูง | รองรับจากด้านล่าง |
แนวนอน-type |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. ไม่ได้ดูเปลวไฟโดยตรง ส่วนใหญ่มาจากประเภทการพาความร้อน | มักจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาหลัก |
เวิร์คช็อป
ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
