สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HDB |
ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
หมายเลขรุ่น: | Boiler Manifold Header |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | แพ็คเกจโครงเหล็ก |
เวลาการส่งมอบ: | 50 ~ 100 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | ตกลงกันได้ |
ชื่อผลิตภัณฑ์: | ส่วนหัวของหม้อไอน้ำ | วัสดุ: | เหล็กกล้าคาร์บอน |
---|---|---|---|
มาตรฐาน: | ASME, EN, GB | ใบสมัคร: | ชิ้นส่วนฮีตเตอร์, ชิ้นส่วนทำความเย็น, อุปกรณ์แลกเปลี่ยนความร้อน, คอนเดนเซอร์, แอร์คูลเลอร์ |
ความดัน: | แรงดันสูง / ต่ำ | ||
แสงสูง: | ส่วนหัวของท่อร่วมแรงดัน,ส่วนหัวของหม้อไอน้ำแบบเชื่อม TIG,ส่วนหัวของท่อร่วมหม้อไอน้ำ |

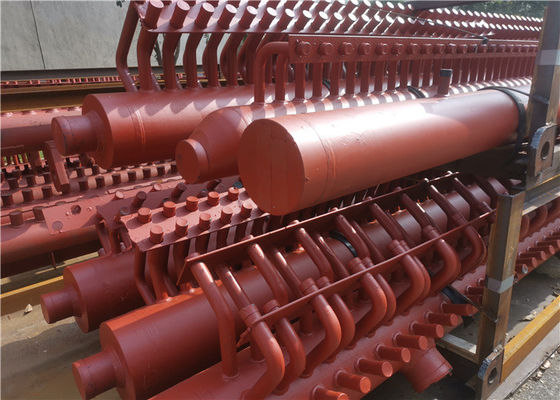

อะไหล่หม้อไอน้ำ Boiler Manifold Headers for Boiler Pressure Vessel
1. คำอธิบาย:
ส่วนหัวเป็นอุปกรณ์ท่อสำหรับผสมสารทำงานของหม้อไอน้ำและทำให้มั่นใจได้ว่าสารทำงานจะร้อนสม่ำเสมอโดยปกติผนังเตาของหม้อไอน้ำอุตสาหกรรมประกอบด้วยท่อหลายแถว (ผนังระบายความร้อนด้วยน้ำ) แต่ขนาดของหม้อไอน้ำมีขนาดใหญ่และโครงสร้างมีความซับซ้อนไม่สามารถรับประกันได้ว่าสารที่ใช้งานได้ในท่อทั้งหมดจะดูดซับความร้อนเท่ากันการดูดซับความร้อนในส่วนต่างๆมีความแตกต่างกันมากการติดตั้งส่วนหัวสามารถปล่อยให้สารทำงานในแต่ละท่อมาบรรจบกันที่นี่และกระจายไปยังระดับถัดไปของแต่ละท่อเพื่อลดการเบี่ยงเบนความร้อนเพื่อให้การดูดซับความร้อนการไหลของของเหลวทำงานและประสิทธิภาพการระบายความร้อนและความร้อนของหม้อไอน้ำเหมาะสมที่สุด และปรับปรุง;นอกจากนี้ขนาดจำนวนและรูปแบบของท่อในส่วนบนกลางและล่างของหม้อไอน้ำก็แตกต่างกันส่วนหัวมีหน้าที่เชื่อมต่อแต่ละส่วนเพื่อให้แน่ใจว่าสารทำงานไหลลื่น
ส่วนหัวของหม้อไอน้ำหรือท่อร่วมของหม้อไอน้ำได้รับการออกแบบมาเพื่อลดความซับซ้อนของท่อที่อยู่ใกล้หม้อไอน้ำลดเวลาในการติดตั้งค่าแรงและชิ้นส่วนที่ใช้มีจำหน่ายในตัวเลือกสาขาต่างๆพร้อมการเชื่อมต่อทางเข้าและทางออกแบบเกลียวสำหรับการใช้งานระบบทำความร้อนแบบวงปิดเท่านั้น
แรงกดดันและอุณหภูมิที่ส่วนหัวต้องทนได้ขึ้นอยู่กับส่วนประกอบที่เชื่อมต่อส่วนหัวที่เชื่อมต่อกับเครื่องประหยัดพลังงานหรือแผ่นผนังกันน้ำอยู่ภายใต้ข้อกำหนดที่รุนแรงน้อยกว่าบนวัสดุมากกว่าส่วนหัวที่เชื่อมต่อกับซูเปอร์ฮีตเตอร์หรือเครื่องให้ความร้อน
2. พารามิเตอร์ทางเทคนิค:
วัสดุ | สแตนเลส |
ประเภท | ส่วนหัว, ฝาท้าย, ข้อต่อท่อ, แฮนด์โคล, ช่องเทอร์โมมิเตอร์; ท่อเหล็กไร้รอยต่อ, ชิ้นส่วนแรงดัน |
ข้อดี | การเชื่อมขั้นสูงการทำงานที่ปลอดภัยและเชื่อถือได้ |
ยี่ห้อ | จี่หนานหยวนดา |
หมายเหตุ | นอกจากนี้ยังยอมรับคำสั่งซื้อที่กำหนดเอง |
กำลังการออกแบบและการผลิต
สายการผลิตคอยล์อัตโนมัติสองสาย
การดัดด้วยความร้อนถึงรัศมีการดัดต่ำสุด 0.6D
การดัดท่อเมมเบรนด้วยเครื่องดัดแผงแนวนอนและแนวตั้ง
การผลิตแผงสำหรับหม้อไอน้ำโรงไฟฟ้าขนาด 1,000 เมกะวัตต์
การผลิตเครื่องแยกพายุไซโคลน CFB Boiler
การสร้างส่วนหัวตามมาตรฐานจีน (GB), มาตรฐานของสหรัฐอเมริกา (ASME) หรือมาตรฐานของสหภาพยุโรป (EN)
อุปกรณ์บำบัดความร้อนที่หลากหลายรวมถึงเตาเผา 10 เตาซึ่งให้การปรับสภาพปกติและการแบ่งเบาบรรเทา
ร่างกาย วัสดุ | คarbon Steel (20 #, 20G, SA192, A-1), Alloy Steel (15CrMoG, 12Cr1MoVG, T11, T22) เป็นต้น |
ประเภท | ส่วนหัว, ฝาท้าย, ข้อต่อท่อ, แฮนด์โคล, ช่องเทอร์โมมิเตอร์; ท่อเหล็กไร้รอยต่อ, ชิ้นส่วนแรงดัน |
ข้อดี | การเชื่อมขั้นสูงการทำงานที่ปลอดภัยและเชื่อถือได้ |
ความกดดันจากการทำงาน | ขึ้นอยู่กับวัสดุ |
มาตรฐาน | จีน GB, ASME |
มิติ | การปรับแต่ง |
เชื่อม | SMAW เลื่อย GTAW (TIG) |
การผลิต กระบวนการ |
วัสดุ→แท่ง→รีดร้อน / รีดเย็น→การรักษาความร้อน (Normalizing + tempering) →การตรวจสอบ→การขุดเจาะ→เชื่อม→RT, PT→การตรวจสอบ→การรักษาความร้อน→แรงดันไฮดรอลิก ทดสอบ→จิตรกรรม→บรรจุภัณฑ์ |
หมายเหตุ | นอกจากนี้ยังยอมรับคำสั่งซื้อที่กำหนดเอง |
