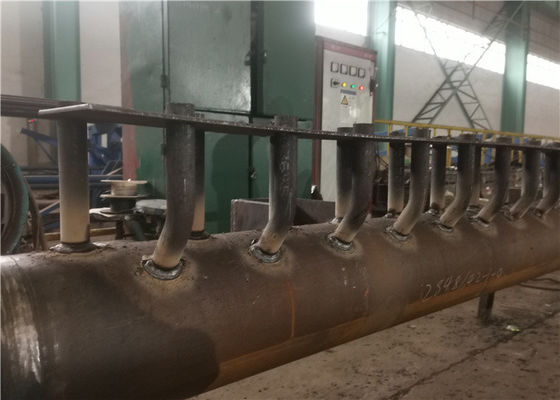

NDT ASTM หม้อต้มน้ำมันความร้อน Mainfold ส่วนหัวแรงดันต่ำ

NDT ASTM หม้อต้มน้ำมันแบบใช้ความร้อน Mainfold Headers แรงดันต่ำ

คำอธิบายส่วนหัว Mainfold

ส่วนหัวเป็นส่วนสำคัญของหม้อไอน้ำทุกประเภท หน้าที่หลักคือการรวบรวมของไหลทำงานหรือแจกจ่ายของไหลทำงานไปยังไปป์ไลน์อื่นผ่านส่วนหัวนั่นคือ การรวบรวม ผสม และแจกจ่ายของไหลทำงาน เพื่อให้มั่นใจว่าของไหลทำงานมีการกระจายและให้ความร้อนอย่างสม่ำเสมอส่วนหัวด้านล่างหรือที่เรียกว่ากล่องกันโค้ก ตั้งอยู่ทั้งสองด้านของตะแกรงและสัมผัสโดยตรงกับตะเข็บถ่านหินที่กำลังลุกไหม้หน้าที่ของมันคือการทำให้ตะกรันโค้กเย็นลงโดยไม่ยึดติดกับผนังด้านข้าง

ไอน้ำจากท่อกำเนิดถูกรวบรวมไว้ที่ส่วนหัวซึ่งอยู่ภายใต้แรงกดดันเสมอความดันนี้อาจแตกต่างกันตั้งแต่ 300 psi ถึง 2000 psiเนื่องจากส่วนหัวมักอยู่ภายใต้ความกดดัน เราจึงใช้ความระมัดระวังอย่างสูงสุดในขณะที่สร้างมันขึ้นมาขึ้นอยู่กับกำลังการผลิตของหม้อไอน้ำ ขนาดส่วนหัวที่เราประดิษฐ์ขึ้นจะแตกต่างกันไปตั้งแต่ 100 มม. ถึง 600 มม. NBต้นขั้วขนาดต่างๆ เชื่อมเข้ากับส่วนหลักของส่วนหัวอย่างระมัดระวัง เพื่อให้ได้ช่องเปิดที่ต้องการจากส่วนหัว

ในการผลิต กุญแจของตัวกั้นส่วนท้ายคือการเชื่อมเนื่องจากการเชื่อมอาร์กด้วยมือ รอยเชื่อมจึงเป็นการเชื่อมด้านเดียวโดยไม่มีการรับประกันคุณภาพที่ปลายนอกจากนี้ เนื่องจากภาระงานเชื่อมที่มาก การส่งคืนการซ่อมแซมบ่อยครั้ง และระยะเวลาการทำงานที่ยาวนาน จึงทำให้กระบวนการผลิตทั้งหมดเป็นอุปสรรคต่อการผลิตเมื่อสร้างสิ่งกีดขวางของรูปแบบ เราใช้เทคนิคการผลิตขั้นสูง อุปกรณ์ขนาดใหญ่ที่สมบูรณ์ และเทคโนโลยีที่พัฒนาแล้ว โดยเฉพาะอย่างยิ่งการเชื่อมอาร์กแบบจุ่มอัตโนมัติระหว่างส่วนหลังและส่วนปลาย

รายละเอียด

ตัวกั้นคอของบริษัทผลิตขึ้นโดยการกดร้อนและการดึงกลับของท่อเหล็กไร้ตะเข็บที่เครื่องผูกคอแบบพิเศษด้วยวิธีนี้ อุปสรรคจะมีผนังหนาขึ้นและพื้นผิวที่สะอาดขึ้นฝาครอบคอจะสร้างความเครียดจากเมมเบรนมากกว่าความเค้นดัดด้วยประสิทธิภาพความเค้นที่ต้องการภายใต้ผลกระทบของแรงดันภายใน

คุณสมบัติ

1. รายงานการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และแท่งเชื่อม
3. รายงานการตรวจสอบ X-ray 100% (ตะเข็บเชื่อม): เพื่อรับรองคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน

5.ยอดเยี่ยมในด้านคุณภาพการเชื่อม อัตโนมัติสูง ปลอดภัย และเชื่อถือได้

ข้อมูลจำเพาะ

ควบคุมคุณภาพ

ASME 'S' & 'U' แสตมป์

แนะนำ บริษัท

ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co.,Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าทางอุตสาหกรรม;ความร้อนเหลือทิ้ง;การเผาขยะชีวมวล;ตัวพาความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่หลากหลาย HD Boiler นำเสนอบริการที่ไม่เหมือนใครในตลาด รวมถึงการออกแบบหม้อไอน้ำ การผลิต การติดตั้ง การบำรุงรักษา และการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ

1. พื้นที่การผลิต 200,000 ตารางเมตร

2. วิศวกร 80 คน

3. 200 ช่างเชื่อมรหัส

4. ผู้ตรวจสอบที่ได้รับอนุญาต 30 คน (ผู้สอน NDT ระดับ III)

5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิต Boiler

6. ระบบคุณภาพ ISO 9001:2015

7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า

8. ASME 'S', 'U' และ NB การอนุญาตแสตมป์

การออกแบบและกำลังการผลิต

สองสายการผลิตขดอัตโนมัติ

การดัดด้วยความร้อนจนถึงรัศมีการดัดขั้นต่ำ 0.6D

ดัดท่อผนังเมมเบรนด้วยเครื่องดัดแผงแนวนอนและแนวตั้ง

การผลิตแผงสำหรับหม้อไอน้ำของโรงไฟฟ้าขนาด 1,000 เมกะวัตต์

การผลิต CFB Boiler Cyclone Separators

การประดิษฐ์ส่วนหัวตามมาตรฐานจีน (GB) มาตรฐานของสหรัฐอเมริกา (ASME) หรือมาตรฐานของสหภาพยุโรป (EN)

อุปกรณ์บำบัดความร้อนที่หลากหลาย รวมถึงเตาเผา 10 เตา ให้การปรับสภาพปกติและการแบ่งเบาบรรเทา
