ASME Economiser ในอุตสาหกรรมน้ำมันหม้อไอน้ำ / น้ำร้อนแลกเปลี่ยนความร้อนโดยใช้

ASME Economiser ในอุตสาหกรรมน้ำมันหม้อไอน้ำ / น้ำร้อนแลกเปลี่ยนความร้อนโดยใช้

เครื่องประหยัดหลอดครีบชนิด H เป็นเครื่องประหยัดการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูงซึ่งประกอบขึ้นด้วยท่อครีบชนิด H (หรือที่เรียกว่าท่อครีบชนิด H, ท่อครีบ, ท่อผีเสื้อ)

1 รูปแบบของโครงสร้าง: รูปแบบพื้นฐานคือ "H" และประเภท "H" คู่จัดเรียงในบรรทัด

2 ลักษณะการทำงาน

1) การเปลี่ยนเครื่องประหยัดท่อแบบเปลือยด้วยเครื่องประหยัดหลอดครีบชนิด H สามารถเพิ่มพื้นที่แลกเปลี่ยนความร้อนและลดจำนวนท่อที่จัดเรียงได้ซึ่งจะช่วยเพิ่มการไหลของก๊าซทิ้งลดความเร็วของก๊าซไอเสียและลดการสึกหรอเนื่องจากอัตราการสึกหรอของท่อเป็นสัดส่วนกับกำลัง 3.33 ของอัตราการไหลของก๊าซไอเสียหากความเร็วของก๊าซไอเสียลดลงจาก 9 เมตร / วินาทีเป็น 7 เมตร / วินาทีอัตราการสึกหรอจะลดลงเหลือ 43% ของของเดิม หนึ่ง.ในขณะเดียวกันการทดลองแสดงให้เห็นว่าท่อครีบเองมีหน้าที่ในการรวมเถ้าลอยไว้ตรงกลางของแถวท่อดังนั้นเครื่องประหยัดท่อแบบครีบจึงมีหน้าที่ในการลดการสึกหรอของโครงสร้าง

2) ท่อครีบชนิด H สามารถทำเป็นท่อครีบคู่ชนิด "double-H" ได้โครงสร้างมีความแข็งและสามารถใช้ได้ในกรณีท่อยาว

3) เครื่องประหยัดหลอดครีบชนิด H จัดเรียงตามลำดับครีบชนิด H แบ่งพื้นที่ออกเป็นพื้นที่เล็ก ๆ หลายแห่งซึ่งสามารถปรับการไหลเวียนของอากาศให้เท่ากันและลดการสึกหรอได้มาก

4) ครีบชนิด H มีผลในการเป่าเขม่าที่ดีที่สุดเนื่องจากการก่อตัวของทางเดินตรงทั้งสองด้าน

5) พื้นที่มีขนาดกะทัดรัดน้ำหนักโดยรวมลดลงอย่างมากและลดต้นทุน

6) การประหยัดพลังงานและการใช้พลังงานน้อยลง: เครื่องประหยัดพลังงานสำหรับหน่วยผลิตสามารถลดการสูญเสียความร้อนของก๊าซไอเสียจากเครื่องกำเนิดไฟฟ้าได้อย่างน้อย 2 ใน 3 และใช้พลังงานเพียง 2-4 กิโลวัตต์ต่อตันไอน้ำ

7) ใช้งานง่ายและบำรุงรักษาประหยัดแรงงาน: เครื่องประหยัดได้รับการประกอบและผลิตโดยรวมโดยมีชิ้นส่วนที่เคลื่อนไหวน้อยลงโครงสร้างเรียบง่ายและติดตั้งง่ายระดับระบบอัตโนมัติอยู่ในระดับสูงการใช้งานและการบำรุงรักษาทำได้ง่ายและสามารถลดผู้ปฏิบัติงานได้

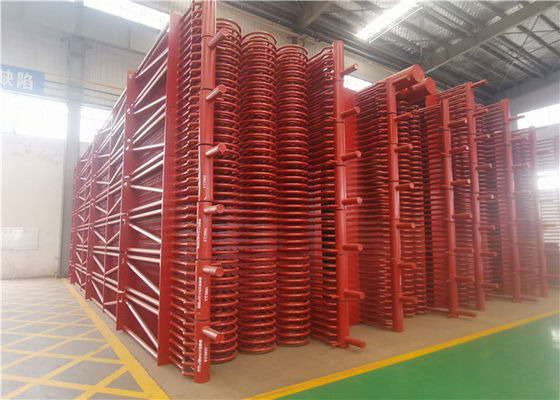

โครงสร้างวัสดุของ Boiler H Finned Tube Economizer

ประกอบด้วยท่อครีบ H ที่ร้ายแรงส่วนหัวของทางเข้าและทางออกโค้งงอเฟรมและอุปกรณ์เสริมอื่น ๆ

ลักษณะของ Boiler H Finned Tube Economizer

1).เพิ่มพื้นที่แลกเปลี่ยนความร้อนและลดจำนวนท่อและเพิ่มพื้นที่ส่วนการไหลของควันเพื่อลดความเร็วของควันและการขัดถู
2).ท่อครีบชนิด H สามารถทำเป็นท่อครีบชนิด H สองชั้นมีความแข็งสูงเพื่อให้พอดีกับท่อยาว
3).เครื่องประหยัดครีบชนิด H จัดเรียงในแนวเดียวกันเพื่อให้พื้นที่เป็นโซนเล็ก ๆ จำนวนมากการไหลของอากาศโดยเฉลี่ยเพื่อลดการขัดถู
4).ด้วยช่องทางตรงเพื่อให้ได้เอฟเฟกต์การเป่าเถ้าที่ดีที่สุด
5).โครงสร้างที่กะทัดรัดเพื่อลดน้ำหนักและลดต้นทุนการผลิต

ข้อมูลจำเพาะ

ข้อดี

1. ทนต่อการสึกหรอได้ดีเยี่ยม

การสึกหรอส่วนใหญ่เกิดจากผลกระทบและผลการตัดของอนุภาคสีเทาบนท่อการสึกหรอจะรุนแรงที่สุดรอบ ๆ ท่อที่ระดับ 30 องศาเมื่อ S1 / d = S2 / d = 2 ค่าสึกหรอที่นี่คือ 3 เท่าของค่าเฉลี่ย

เนื่องจากการเปลี่ยนทิศทางการไหลของอากาศทำให้แถวที่สองมีการสึกหรอที่รุนแรงที่สุดเมื่อ S1 / d = S2 / d = 2 แถวที่สองจะมากกว่าการสึกหรอของแถวแรกถึงสองเท่าและโดยทั่วไปการสึกหรอของแถวถัดไปจะสูงกว่าแถวแรก 30% ถึง 40%

การจัดเรียงแถวแรกจะเหมือนกับการจัดเรียงของแถวแรกในลำดับภายใต้เงื่อนไขเดียวกันการสึกหรอสูงสุดของมัดท่อตามยาวจะน้อยกว่าการมัดท่อแบบเซ 3-4 เท่า

ความเร็วในการขัดถูของท่อเป็นสัดส่วนโดยตรงกับค่าสัมประสิทธิ์ความไม่สม่ำเสมอของความเร็วก๊าซไอเสีย KV3.33 และเป็นสัดส่วนโดยตรงกับค่าสัมประสิทธิ์ความไม่สม่ำเสมอของความเข้มข้นของเถ้าลอย Ku

เครื่องประหยัดหลอดครีบรูปตัว h จัดเรียงตามลำดับครีบรูปตัว h แบ่งช่องว่างออกเป็นพื้นที่เล็ก ๆ หลายแห่งและมีผลต่อการไหลเวียนของอากาศอย่างสม่ำเสมอเมื่อเทียบกับเครื่องประหยัดหลอดออปติคอลเครื่องประหยัดครีบเกลียวและเครื่องประหยัดครีบตามยาวที่มีการจัดเรียงแบบเซอายุการใช้งานจะสูงขึ้น 3-4 เท่าภายใต้เงื่อนไขอื่น

แดมเปอร์ด้านก๊าซไอเสียช่วยปกป้องส่วนโค้งงอ

2. ลดการสะสมของฝุ่น

การก่อตัวของเถ้าเกิดขึ้นที่ด้านหลังของท่อและด้านลมมันง่ายที่จะกัดเซาะท่อด้วยความระส่ำระสายและมีฝุ่นสะสมที่ด้านหลังน้อยกว่าสำหรับการจัดเรียงท่อตามลำดับเนื่องจากการไหลของอากาศไม่สะดวกที่จะล้างออก ด้านหลังของท่อมีการสะสมของเถ้าในการจัดเรียงท่อตามลำดับมากกว่าในคอลัมน์ที่ไม่ถูกต้อง

ครีบชนิด h ถูกเชื่อมที่ทั้งสองด้านของท่อซึ่งไม่สะสมขี้เถ้าในขณะที่การไหลของอากาศไหลตรงทิศทางการไหลของอากาศจะไม่เปลี่ยนและครีบจะไม่สะสมขี้เถ้า

ช่องว่าง 4-10 เหลืออยู่ตรงกลางของครีบชนิด h ซึ่งสามารถนำทางการไหลของอากาศเพื่อกวาดครีบท่อเพื่อสะสมฝุ่น

เนื่องจากมุมก้นหอยของครีบเป็นตัวนำทางทิศทางการไหลการสะสมเถ้าของท่อครีบจึงร้ายแรงกว่าและไม่สามารถใช้เครื่องประหยัดที่ไม่ก่อตัวเป็นเถ้าหลวมได้การทำงานของภาคสนามแสดงให้เห็นว่าท่อครีบรูปตัว h ไม่สะสมเถ้า ในขณะที่ครีบเกลียวนั้นจริงจัง

ท่อครีบตามยาวเกิดจากการไหลของอากาศไปตามครีบเนื่องจากครีบเชื่อมบนพื้นผิวและด้านหลังของเถ้าที่สะสมบางพื้นที่มีแนวโน้มที่จะสะสมฝุ่น

ครีบรูปตัว h ซึ่งเป็นช่องตรงทั้งสองด้านมีผลดีที่สุดในการเป่า

3. พื้นที่กะทัดรัดและต้นทุนต่ำ

ชุดท่อมีขนาดกะทัดรัดมากและลดความสูงของควันหางได้ดี

น้ำหนักรวมลดลงอย่างมากและภาระของระบบกันสะเทือนจะลดลง

ลดต้นทุนของเครื่องประหยัดและหม้อไอน้ำแบบครบวงจร

4. ลดควันต้านทานด้านข้าง

ลดต้นทุนการดำเนินงานและการลงทุนของพัดลมเหนี่ยวนำ

5. ลดรอยเชื่อมและเพิ่มความน่าเชื่อถือ
