โครงสร้างแนวนอนครีบชิ้นส่วนหม้อไอน้ำ Economizer สำหรับหม้อไอน้ำไหลเวียนตามธรรมชาติ

โครงสร้างแนวนอนครีบชิ้นส่วนหม้อไอน้ำ Economizer สำหรับหม้อไอน้ำไหลเวียนตามธรรมชาติ

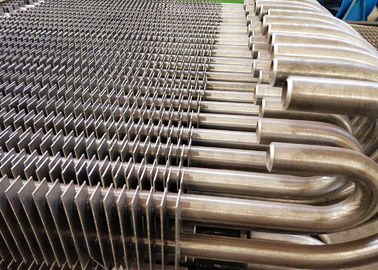

    • Horizontal Structure Finned Tube Economizer Boiler Parts for Natural Circulation Boilers
    • Horizontal Structure Finned Tube Economizer Boiler Parts for Natural Circulation Boilers
    • Horizontal Structure Finned Tube Economizer Boiler Parts for Natural Circulation Boilers
    • Horizontal Structure Finned Tube Economizer Boiler Parts for Natural Circulation Boilers
  • Horizontal Structure Finned Tube Economizer Boiler Parts for Natural Circulation Boilers

    รายละเอียดสินค้า:

    สถานที่กำเนิด: มณฑลเจียงซู จีน
    ชื่อแบรนด์: HD Boiler
    ได้รับการรับรอง: ASME, EN, SGS, ISO9001
    หมายเลขรุ่น: หม้อต้มน้ำ

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
    รายละเอียดการบรรจุ: บรรจุสมุทร
    เวลาการส่งมอบ: 30 วัน
    ติดต่อตอนนี้
    รายละเอียดสินค้า
    ใบสมัคร: โรงไฟฟ้าหม้อไอน้ำระบบ Bolier วัสดุ: เหล็กกล้าคาร์บอนหรือสแตนเลสเหล็กหม้อไอน้ำท่อเหล็ก
    เชื้อเพลิง: ถ่านหิน ชื่อ: Economizer เตาเผา
    โครงสร้าง: ตามแนวนอน ท่าเรือ: เซี่ยงไฮ้

    หม้อไอน้ำแบบหม้อต้มเหล็กที่มีประสิทธิภาพความร้อนสูงสำหรับสถานีพลังงานและอุตสาหกรรม

    สรุป

    มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่ร้อนเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อน, การระเหยและการอุ่นยิ่งยวด สามขั้นตอนเสร็จสิ้นบนพื้นผิวการทำความร้อนที่แตกต่างกันสามแบบ ไอน้ำหม้อไอน้ำและวงจรน้ำประกอบด้วยพื้นผิวทำความร้อนสามแบบรวมถึงท่อเชื่อมต่อ นักเศรษฐศาสตร์ของหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อน ดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับสารทำงานของหม้อไอน้ำในไอน้ำหม้อไอน้ำและวงจรน้ำ ของเหลวที่ใช้ทำงานผ่านอุปกรณ์นี้คือน้ำ monophasic (ตัวช่วยประหยัดที่ไม่เดือด)


    หลักการทำงาน


    Boiler economizer เป็นเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งที่ให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนจากก๊าซไอเสีย ก๊าซไอเสียที่มาจากหลอดด้านนอกนั้นขึ้นและลงข้ามการไหลของการขัดมัดท่อผ่านความร้อนผ่านผนังท่อ น้ำไหลจากล่างขึ้นบนและระบายความร้อนออกจากผนังท่อและอุณหภูมิสูงขึ้น วิธีนี้ไม่เพียง แต่สามารถถ่ายโอนความร้อนในปัจจุบันเพื่อลดการบริโภคโลหะ แต่ยังดีสำหรับน้ำ / ไอน้ำในการไหลและไอเสียเช่นเดียวกับการลดความสัมพันธ์ อีกวิธีหนึ่งนี้ทำงานได้ดีสำหรับการทำความสะอาดฝุ่น


    ฟังก์ชั่น


    จุดเริ่มต้นของการใช้เศรษฐศาสตร์คือการให้ความร้อนกับน้ำป้อนโดยใช้ความร้อนจากก๊าซไอเสียเพื่อลดอุณหภูมิไอเสียและเพิ่มประสิทธิภาพหม้อไอน้ำประหยัดการใช้เชื้อเพลิง ถ้าใช้หม้อไอน้ำแบบประหยัดน้ำป้อนจะถูกให้ความร้อนที่นี่ก่อนที่จะไปสู่พื้นผิวการทำความร้อนซึ่งทำให้ความร้อนหายไปบนพื้นผิวการทำความร้อนแบบระเหยและบริเวณความร้อนจะลดลงอย่างแน่นอน หม้อไอน้ำหม้อไอน้ำจะถูกวางไว้ตรงกันข้าม อุณหภูมิเฉลี่ยของสารทำงานต่ำกว่าน้ำที่ผ่านการเผาและใช้การไหลแบบบังคับเพื่อสร้างเงื่อนไขสำหรับการใช้งานของผนังบางและท่อขนาดเล็ก โครงสร้างทั้งหมดยังแน่นมาก ดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนและค่าสัมประสิทธิ์การถ่ายเทความร้อนจะสูงกว่าชุดการระเหยการพาความร้อนที่มีช่วงอุณหภูมิควันเดียวกัน นักเศรษฐศาสตร์หม้อไอน้ำที่จะแทนที่การรวมตัวของท่อการพาความร้อนสามารถลดการใช้โลหะได้โดยการขยายขนาดใหญ่ ยิ่งไปกว่านั้นน้ำป้อนที่ให้ความร้อนมาถึงถังอบไอน้ำด้วยวิธีนี้สามารถลดความแตกต่างของอุณหภูมิระหว่างน้ำกับผนังของถังอบไอน้ำและลดความเครียดจากความร้อนของถังอบไอน้ำในที่สุด ด้วยเหตุผลข้างต้นตอนนี้ตัวประหยัดก็เป็นส่วนสำคัญของหม้อไอน้ำ ดังนั้นเราจึงสามารถทำให้ฟังก์ชั่นของนักเศรษฐศาสตร์เป็นไปตามฤดูร้อนดังต่อไปนี้:


    1. การประหยัดน้ำมันเชื้อเพลิง: ประหยัดจะถูกวางไว้ที่ส่วนท้ายของหม้อไอน้ำ วิธีนี้สามารถลดอุณหภูมิควันและก๊าซดังนั้นเพื่อประหยัดเชื้อเพลิง


    2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากการประหยัดเศรษฐศาสตร์อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำ มันช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมถึงความเครียดจากความร้อนของถังอบไอน้ำเพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน


    3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำฟีดจะถูกทำให้ร้อนในหม้อไอน้ำที่ประหยัด การใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำในฐานะนักเศรษฐศาสตร์ของหม้อไอน้ำเพื่อทดแทนแผงผนังที่มีอุณหภูมิสูงบางส่วนที่มีราคาสูงช่วยลดต้นทุนในการผลิตหม้อไอน้ำ


    ประเภท


    ถ้าเป็นไปตามวัสดุนักเศรษฐศาสตร์สามารถแบ่งออกเป็นนักเศรษฐศาสตร์ท่อเหล็กและนักเศรษฐศาสตร์เหล็ก ปัจจุบันหม้อไอน้ำขนาดใหญ่และขนาดกลางส่วนใหญ่ใช้ท่อเหล็กเป็นตัวช่วยประหยัดเนื่องจากมีความแข็งแรงและความสามารถในการทำงานที่เชื่อถือได้และสามารถทนต่อแรงกระแทกได้ในขณะเดียวกันก็มีประสิทธิภาพการถ่ายเทความร้อนที่ดีโครงสร้างขนาดเล็กและต้นทุนต่ำ จุดอ่อนจุดหนึ่งคือความต้านทานต่อการแตกหักที่ไม่ดี แต่ตอนนี้น้ำป้อนหม้อไอน้ำที่ทันสมัยได้รับการปฏิบัติอย่างเคร่งครัดดังนั้นปัญหาเกือบจะได้รับการแก้ไข


    หากเป็นไปตามการขยายความร้อนของของเหลวทำงานนักเศรษฐศาสตร์สามารถแบ่งออกเป็นประเภทที่ไม่เดือดและเดือด


    1. เดือดเศรษฐศาสตร์: อุณหภูมิของน้ำเต้าเสียบไม่เพียง แต่สามารถเข้าถึงอุณหภูมิ surnatured แต่ยังสามารถทำให้น้ำ vapourized สัดส่วนประมาณ 10-15% ของน้ำป้อนรวมไม่เกิน 20% ในกรณีที่เกิดความต้านทานการไหลมาก เพื่อของเหลวทำงาน


    2. นักเศรษฐศาสตร์ที่ไม่เดือด: อุณหภูมิทางออกต่ำกว่าจุดเดือด 20-25 องศาภายใต้ความกดดัน


    หม้อต้มน้ำแรงดันปานกลางส่วนใหญ่ใช้เครื่องต้มแบบประหยัด นี่เป็นเพราะความร้อนแฝงของการระเหยของน้ำในหม้อไอน้ำแรงดันปานกลางสูงและความร้อนของน้ำอุ่นนั้นมีค่าน้อย ดังนั้นจึงมีความจำเป็นที่จะต้องส่งน้ำบางส่วนไประเหยในหม้อไอน้ำเพื่อป้องกันการติดไฟที่ไม่เสถียรใน funaces และป้องกันการเพิ่มขึ้นของโลหะในพื้นผิวที่ร้อนเนื่องจาก superheaters เกิดจากอุณหภูมิก๊าซไอเสียที่ต่ำเกินไป นอกจากนี้มันสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์


    หม้อไอน้ำความดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดชนิดไม่เดือด นี่เป็นเพราะเมื่อความดันสูงกว่าความร้อนแฝงของการระเหยกลายเป็นไอลดลงในขณะที่ความร้อนของน้ำอุ่นเพิ่มขึ้นดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปให้ความร้อนในแผงผนังน้ำเพื่อป้องกันการเกิดตะกรัน พื้นผิวที่ให้ความร้อนของเตาหลอมและเตาเผาภายในเกิดจากอุณหภูมิที่สูงเกินไปในเตาเผาและก๊าซไอเสียจากเต้าเสียบ ดังนั้นโดยปกติแล้วหม้อไอน้ำความดันสูงมากจะใช้เครื่องประหยัดชนิดไม่เดือด


    ปัจจัยหลักในการพิจารณาประเภทของนักเศรษฐศาสตร์คือพารามิเตอร์ของหม้อไอน้ำ เมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกันอัตราส่วนของการดูดซับความร้อนที่ต้องการในสามขั้นตอนเพื่อให้ความร้อนกับของเหลวที่ใช้ในการทำงานทำให้เกิดความแตกต่าง ดังนั้นการจัดเรียงที่สอดคล้องกันของพื้นผิวทำความร้อนทั้งสามจึงจำเป็นต้องเปลี่ยนแปลงด้วย สำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูงการดูดซับความร้อนแบบระเหยของพวกเขาจะน้อยลงในขณะที่การดูดความร้อนของน้ำด้วยความร้อนการดูดซับความร้อนของไอน้ำด้วยความร้อนยิ่งยวด ดังนั้นตัวประเภทประหยัดที่ไม่เดือดเป็นประเภทหลักสำหรับหม้อไอน้ำความดันสูงพิเศษ

    ข้อมูลจำเพาะ

    ลักษณะ หม้อไอน้ำหม้อไอน้ำ
    วัสดุ โลหะผสมเหล็ก, เหล็กกล้าคาร์บอน, SA210C, SA213T22, ฯลฯ
    มาตรฐานวัสดุ ASTM, EN หรือ ISO เป็นต้น
    มิติ การปรับแต่ง
    น้ำหนัก

    ต่ำสุด: 10 ตัน

    สูงสุด: 1,000 ตัน

    กระบวนการหลอม: EF + LF + VD
    กระบวนการ วัสดุ→ลิ่ม→ร้อน / เย็นกลิ้ง→การรักษาความร้อน (การทำให้ปกติ + การแบ่งเบาบรรเทา) →การตรวจสอบ→การกลึงหยาบ→ UT →การรักษาความร้อนที่สอง→การกลึงสำเร็จ→การตรวจสอบ
    มาตรฐาน UT ASTM A388 หรือ EN10228 เป็นต้น

    ควบคุมคุณภาพ

    1. รายงานผลการทดสอบแรงกระแทกและความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้

    2. รายงาน 100% NDT (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็กท่อและอิเล็กโทรด

    3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบของเหลวทะลุทะลวง (เชื่อมตะเข็บ): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด

    4. รายงานการทดสอบไฮโดรลิค: ตรวจสอบให้แน่ใจความกดดันการทำงานมาตรฐานและความปลอดภัย
